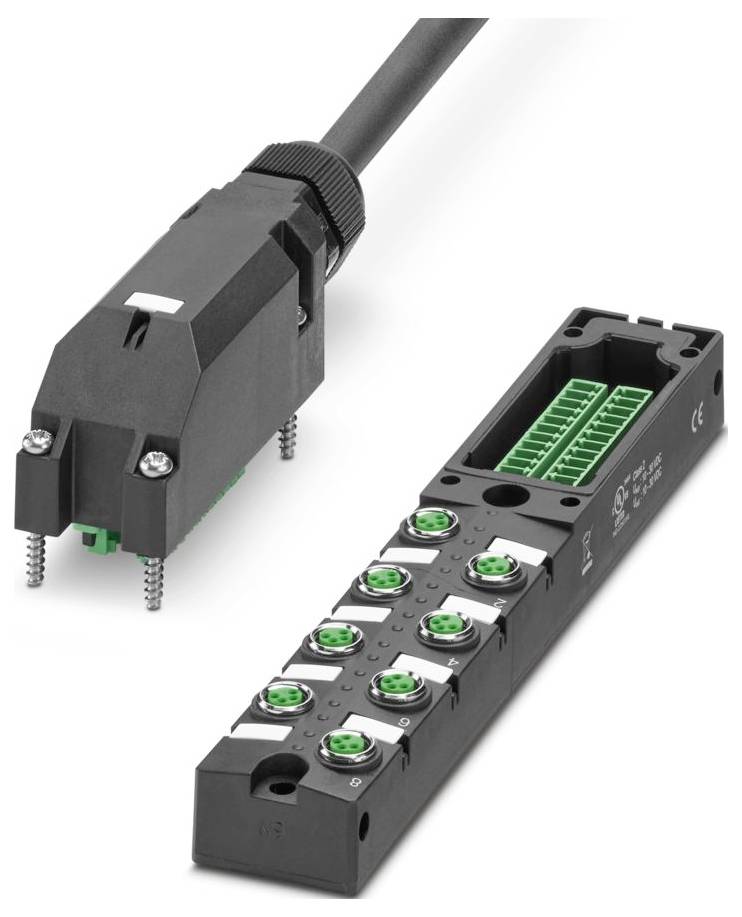

Liknande avbildning

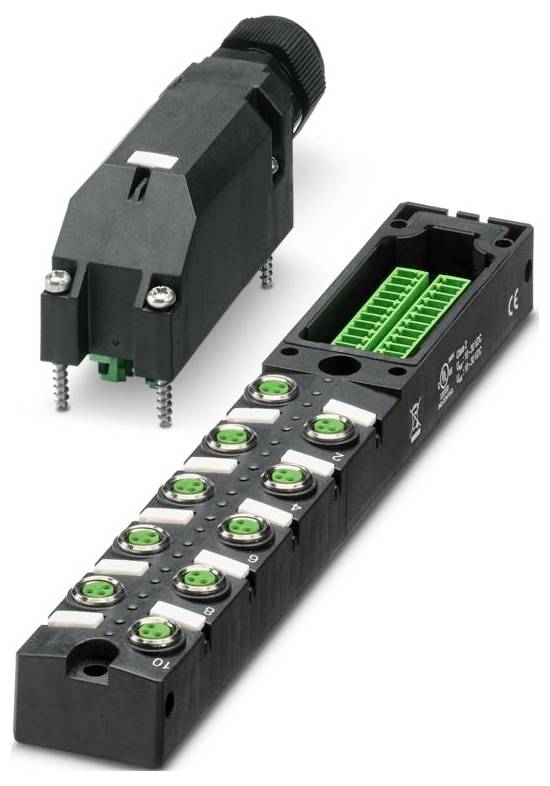

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Single
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Single
Typ av produkt
Sensor-/Aktor-Box
Antal signalplatser
10
Antal fördelare
10-polig
Beläggning
enfasig
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
872,00 kr
3
3% = 72,45 kr
847,85 kr
5
4% = 169,15 kr
838,17 kr
10
5% = 402,90 kr
831,71 kr
25
5% = 1 188,00 kr
824,48 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (872,00 kr / stycken)
872,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Antal poler: 3
- NOMINELL SPÄNNING UN 24 V DC
- Anslutningstyp: Anslutningsbar push-in-fjäderanslutning
- Bredd: 30 mm
- Höjd: 49 mm
- Materialhölje: PBT
- Miljöförhållanden
- Kapslingsklass: IP 67
- Temperaturintervall (drift): -25 °C ... 80 °C
- Standarder/bestämmelser: IEC 61076-2-104
- Material tätning: FKM
- Längd: 203 mm
- Material kontaktyta: Ni/Au
- Yttre ledningsdiameter: 6 mm Ø 12 mm
- Anmärkning om användning: Icke-dokumenterade platser skall stängas innan de tas i bruk. Passande fästelement hittar du under "tillbehör".
- Ledaranslutning: Ledaranslutning
- Monteringsanvisning: Observera: Observera tillåtna böjningsradier vid dragning av ledningar, eftersom för stor böjkraft hotar kapslingsklassen. Fånga upp mekaniska laster framför kontakten, t.ex. Genom buntband.
- Standardbeskrivning: M8-kontaktdon
- Användning: Standard
- Kodning A
- Lysdiod: Ja
- Materialkontakt: CuZn
- Antal kortplatser: 10
- Driftspänning max. Umax: 30 V DC
- Total märkström 8 A.
- Tillåten strömbelastning per bana max. 2 A.
- Strömtålighet per kortplats: 2 A.
- Anslutningstyp sensor/aktuator: M8-uttag
- Anslutningsbeläggning
- Plats/pol = Ledarfärg eller anslutning: 1 / 4 (A) = 1 / 4;2 / 4 (A) = 2 / 4;3 / 4 (A) = 3 / 4;4 / 4 (A) = 4 / 4;5 / 4 (A) = 5 / 4;6 / 4 (A) = 6 / 4;7 / 4 (A) = 7 / 4;8 / 4 (A) = 8 4 10 / 4 9 4 / 9 4 10 (A) 4;1-10 / 1 (+24 V ) = UN;1-10 / 3 (0 V ) = 0 V.
- Statusindikering: Ja
- Material gänghylsa: Cu-legering
- Material tätning O-ring: FKM
- Material kontakthållare PBT
- Material kontakt stamkabelsida: Cu-legering
- Material kontaktyta stamkabelsida: Förtennad
- Anslutningstvärsnitt signalledning flexibel: 0,2 m²... 1,5 mm²
- Anslutningsarea för spänningsförsörjning flexibel: 0,2 mm²... 1,5 mm²
- Anslutningstvärsnitt AWG signalledning flexibel: 24... 16
- Anslutningstvärsnitt AWG spänningsförsörjning flexibel 24... 16
- Avisoleringslängd signalledning 10 mm
- Avisoleringslängd på manteln 70 mm (stamledning)
- Lockskruv med åtdragningsmoment: 1 Nm
- Åtdragningsmoment monteringsskruvar för fastsättning av hölje 0,8 Nm
- Material gjutmassa: PUR
- Material kontakthållare, stam-kabelsida: Pa
- Lokal diagnos: Matningsspänning LED grön;statusindikering i/O LED gul
- Övervakad funktion: Matningsspänning
- Optisk visning: Lysdiod grön
- Nyckelvidd kupolmutter 24 mm
- Nyckelvidd kontramutter: 24 mm
- Förpackningstyp
Single
- Typ av produkt
Sensor-/Aktor-Box
- Antal signalplatser
10
- Beläggning
enfasig
- Typ
SACB-10/3-L-PTP-M8 HD
- Huvudkabel
Ja
- Antal fördelare
10-polig
- Statusdisplay
med LED
- Signaltyp
PNP
- Anslutning
Push-in-fjäderanslutning
- Bredd
30 mm
- Längd
203 mm
IP67
- Strömtålighet per kortplats
2 A
- Summaström, enkel inmatning
8 A
- Max. temperatur
80 °C
- Min. temperatur
-25 °C
- Anslutning tvärsnitt max.
1.5 mm²
- Anslutning tvärsnitt min.
0.2 mm²
- Anslutningstyp (fördelardosa)
M8-hylsa
- Höljematerial
PBT
- Totalt antal poler
3
- Tillverkarnr.
1197625
- Innehåll
1 st
- Antal poler
3
- Höjd
49 mm
- Strömbelastning (total)
8 A
- Strömbelastning per I/O-signal
2 A
- Driftspänning
24 V
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Single
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3565938 Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Sensor-/Aktor-Box M8-fördelare med metallgänga 1 st Single
Beskrivning
Fördelarbox, användning: Standard, anslutningstyp: M8-uttag metall, antal platser: 10, poltal: 3, kodning: A, kontaktplatsinbeläggning: Enkel, statusindikering: Ja, PNP; anslutning för stamledningar: anslutningsbar push-in-fjäderanslutning 180°, skärmning: nej
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
