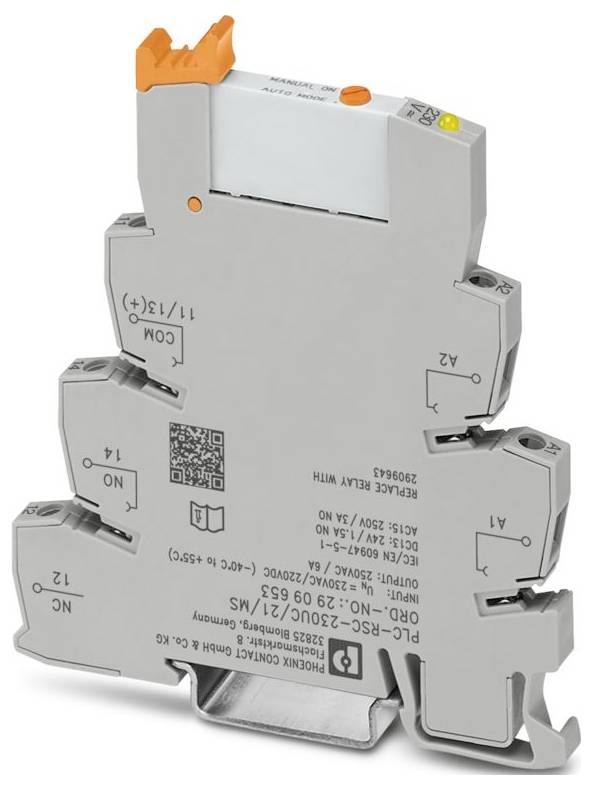

Liknande avbildning
Phoenix Contact PLC-RSC-230UC/21/MS Relämodul 1 switch 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Relämodul
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RSC-230UC/21/MS
Anslutning
Skruv
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
247,20 kr
3
4% = 32,25 kr
236,45 kr
5
6% = 75,30 kr
232,14 kr
10
7% = 179,00 kr
229,30 kr
25
9% = 528,50 kr
226,06 kr
50
10% = 1 236,00 kr
222,48 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (247,20 kr / stycken)
247,20 kr
exkl. moms
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: skruvanslutning.
- Skruvgänga M3
- Åtdragningsmoment: 0,6 Nm... 0,8 Nm
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1,5 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 6,2 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 55 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: IEC 60664;IEC 60947-5-1
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 3
- Avisoleringslängd: 8 mm
- Montering: valfri position
- Anm. För drift: Vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på angränsande moduler ska separeringsplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC... Eller FBST 500...
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 0,74 W.
- Driftsätt 100 % ED
- CE: CE
- Certifikat: TAE00196
- Ingångsspänningsområde: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 154 V DC 253 (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: Brygglikriktare | likriktarbrygga
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- Mager gas: Mager gasest
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Användning: Manuell kontroll
- Kortslutningsström 200 A (beroende kortslutningsström)
- Inkopplingsström maximalt 10 A (4 s)
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 12.01.2026
- NOMINELL INGÅNGSPÄNNING UN: 230 V AC;220 V DC
- Typisk ingångsström vid UN: 3,2 mA (vid UN = 230 V AC);3 mA (vid UN = 220 V DC)
- Visning av driftspänning: LED gul
- Kontakttyp: 1 växlare.
- Gränsström kontinuerligt 6 A.
- Brännbarhetsklass UL 94 (hölje): V0 (hölje)
- Standarder/föreskrifter: Standarder/föreskrifter
- UKCA: UKCA
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur D
- HUMIDITY: A
- Vibration: B/C.
- EMC:B
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Isolationsmärkspänning: 250 V
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Skyddsklass (relä) RT II (relä)
- Strömbrytare
- Livslängd mekanisk: 1x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 7 ms
- Frånslagstid typisk: 15 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial AgSnO
- Brytspänning minimum: 5 V (vid 100 mA)
- Brytström minimum: 10 mA (12 V)
- Frånkopplingseffekt (resistiv last) max: 140 W (vid 24 V DC);20 W (vid 48 V DC);18 W (vid 60 V DC);23 W (vid 110 V DC);40 W (vid 220 V DC);1500 VA (vid 250 V AC)
- Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,1 A (vid 220 V, DC13);3 A (vid 24 V, AC15);3 A (vid 120 V, AC15);3 A (vid 230 V, AC15)
- Isolationsegenskaper: Spole/kontakt: Isoleringsegenskaper: Spole/kontakt
- Märkstötspänning: 6 kV
- Nominell spänning (påkopplat elektromekaniskt relä) 60 V DC
- Utgångssäkring 4 A GL/gG NEOZED
- Typ av produkt
Relämodul
- Typ
PLC-RSC-230UC/21/MS
- Anslutning
Skruv
- Driftspänning (min.)
179.4 V/AC
- Utlösningsspänning (max.)
264.5 V/AC
- Svarstid
7 ms
- Falltid
15 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgSnO
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
1500 VA
- funktioner
Med brygglikriktare
IP20
- Max. temperatur
55 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
6.2 mm
- Höjd
80 mm
- Mått.
(B x H x D) 6.2 x 80 x 94 mm
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3580087 Phoenix Contact PLC-RSC-230UC/21/MS Relämodul 1 switch 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3580087 Phoenix Contact PLC-RSC-230UC/21/MS Relämodul 1 switch 1 st
Beskrivning
PLC-GRÄNSSNITT, bestående av grundklämma PLC-BSC.../21 med skruvanslutning och anslutningsbara miniatyrrelä med effektkontakt och manuell manövrering, 1 växlare, ingångsspänning 230 V AC/220 V DC
