Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Relämodul Nominell spänning: 230 V/AC Växelström (max): 50 mA 2 switch 1 st

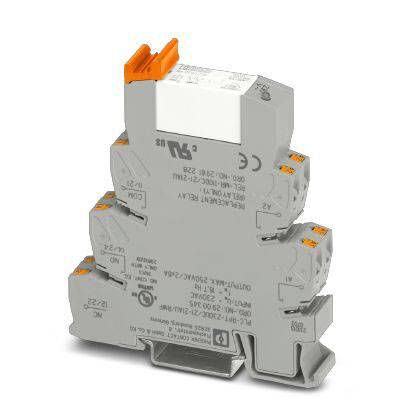

Grå-orange kopplingsrelä-modul för separation av styrsignaler i elektriska kretsar, med flera anslutningsklämmor.

Liknande avbildning

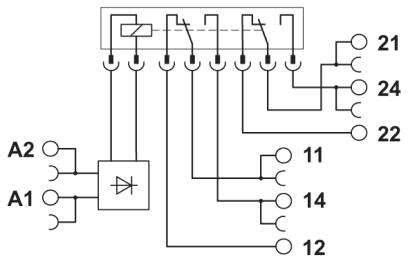

Kopplingsschema för ett relä med anslutningspunkter, visar förbindelser mellan klämmorna A1, A2 samt klämmorna 11, 12, 14, 21, 22, 24.

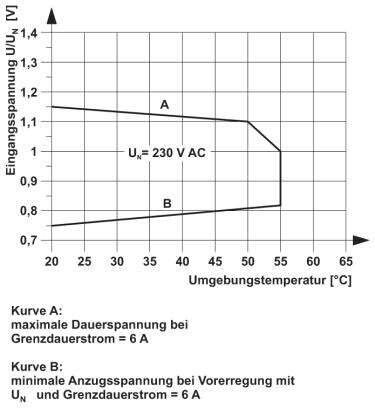

Diagram visar ingångsspänning beroende på omgivningstemperatur. X-axel: Temperatur (°C), Y-axel: Spänning (U/UN). Två kurvor: A (maximal varaktig spänning), B (minsta tillslagsspänning).

1/3

Liknande avbildning

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

230 V/AC

Växelspänning (max.)

30 V/AC

Växelström (max)

50 mA

Datablad (PDF)

Leverans fre. 9 okt.

11 Styck

Visa alternativ

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (552,00 kr / stycken)

552,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 1,1 W.
Brytspänning max. 30 V AC
Brytspänning minimalt 100 mV
Brytström: Max 1 mA
Inkopplingsström maximalt 50 mA
Frånslagseffekt (resistiv last) max:
1,2 W (24 V DC)
85 W (VID 48 V DC)
60 W (VID 60 V DC)
44 W (VID 110 V DC)
60 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (24 V (DC13), ENLIGT DIN VDE 0660/IEC 60947)
0,2 A (220 V DC/230 V AC (DC13), ENLIGT DIN VDE 0660/IEC 60947)
3 A (220 V DC/230 V AC (AC15), ENLIGT DIN EVDE 0660/IEC 60947)
2 A (VID 24 V, AC15)
2 A (VID 120 V, AC15)
2 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Basisolering
Överspänningskategori: III

Typ av produkt: Relämodul

Typ: PLC-RPT-230UC/21-21AU/RWF

Anslutning: Push-In-klämma

Svarstid: 20 ms

Falltid: 60 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi+Au

Nominell spänning: 230 V/AC

Växelspänning (max.): 30 V/AC

Växelström (max): 50 mA

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED

: RT III

Max. temperatur: +55 °C

Min. temperatur: -25 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 1 st

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2209950 Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Relämodul Nominell spänning: 230 V/AC Växelström (max): 50 mA 2 switch 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209950 Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Relämodul Nominell spänning: 230 V/AC Växelström (max): 50 mA 2 switch 1 st

Beskrivning

Vibrations- och chocktålighet enligt en 50155. Säker separering enligt din en 50178 mellan spole och kontakt.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
