Name: Phoenix Contact 2909906 PTCB E1 24DC/4A NO Skyddsbrytare 1 NO 1 st
Brand: Phoenix Contact
SKU: 2225784
Availability: BackOrder

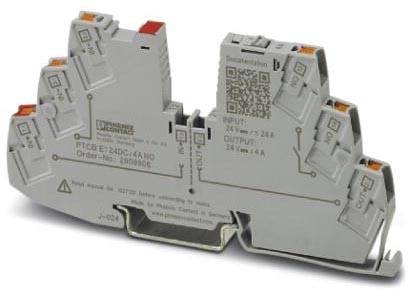

Ett elektroniskt relämodul med flera kontaktdon och markerade ingångs- och utgångsnivåer från Phoenix Contact.

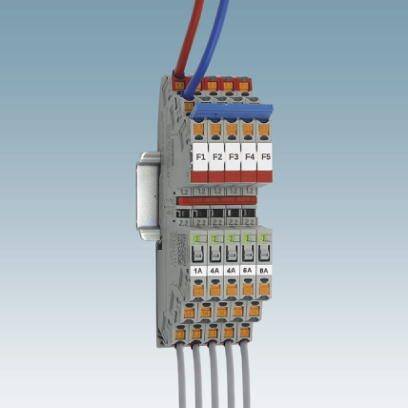

Ett radkopplingsklämmblock med flera färgkodade klämmor och anslutna ledningar, används i elektriska kopplingsskåp.

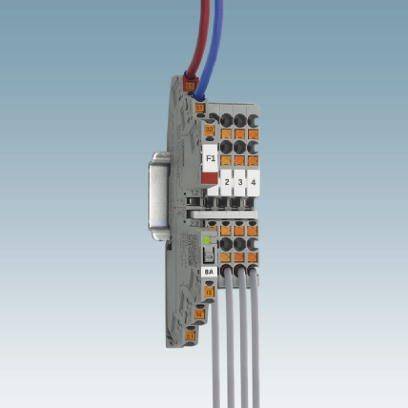

En grå kopplingspunkt med flera trådanslutningar och färgade kablar i ett elektriskt kopplingsskåp.

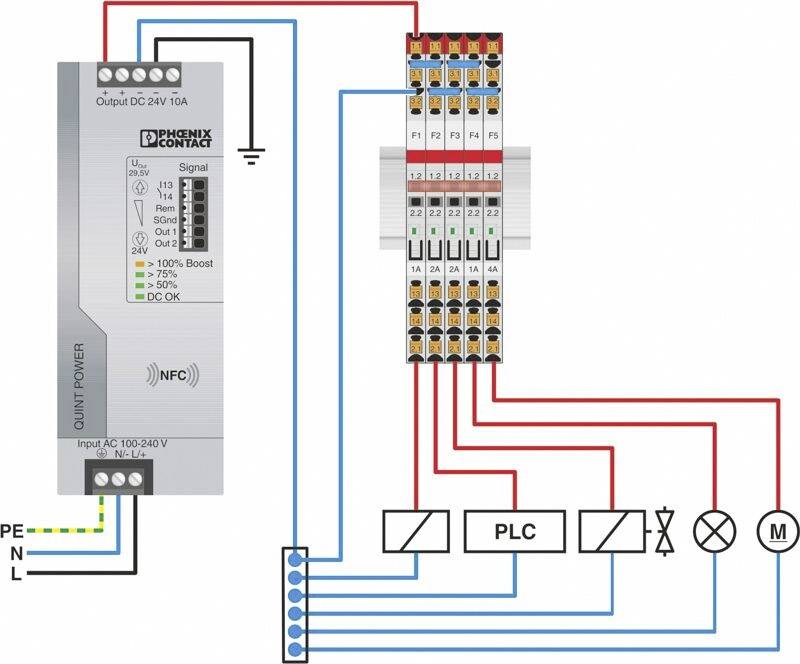

Diagram över en elektrisk krets: Nätaggregat till vänster matar 24V DC, anslutet till säkringsblock, PLC och en motor till höger. Kabeldetaljer och färgkoder visas.

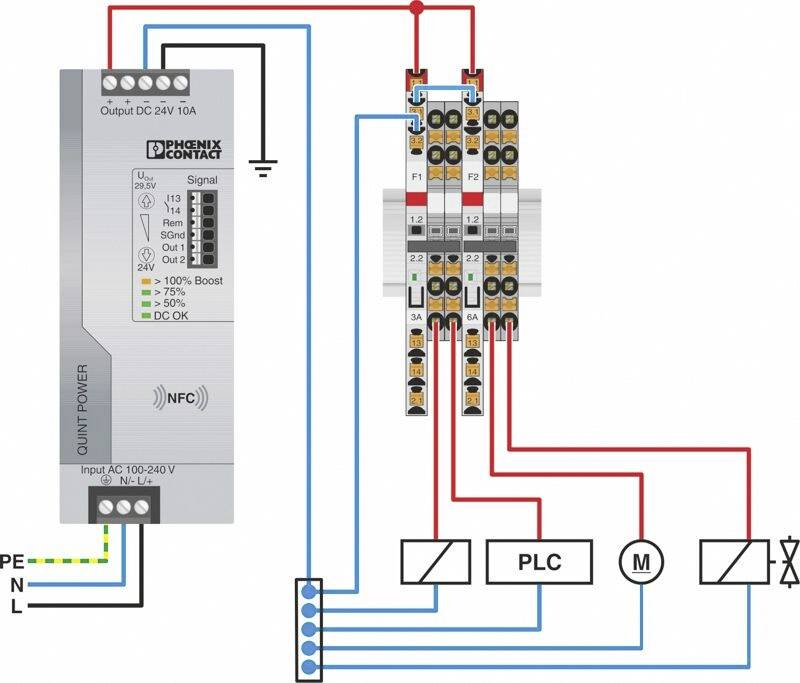

Kopplingsschema för ett strömförsörjningssystem med en QUINT POWER-enhet som är ansluten till en PLC och motorer. Färgade kablar betecknar olika anslutningar.

Skylten visar våningsplan: E1 till E5, F1 för hiss/elevator, färgkodat för orientering.

Diagrammet visar ett log-log-diagram med 't' i sekunder på y-axeln och 'X IN' på x-axeln. Huvudtrend: Stegvis minskning.

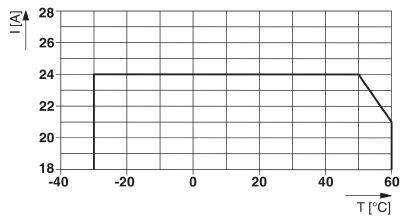

Diagrammet visar strömstyrka (I) i ampere mot temperatur (T) i grader Celsius. Strömstyrkan är konstant vid 24 A från -30 till 50°C, därefter avtagande.

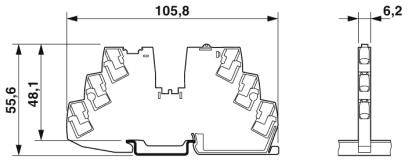

Teknisk ritning av en apparatsockel med specifika mått: bredd 105,8 mm, höjd 55,6 mm, djup 6,2 mm.

1/9

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Trafikgrå

Datablad (PDF)

Leverans mån 19 okt.

6427 Styck

Antal

Styck

Toal (399,20 kr / stycken)

399,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 30 V DC
Märkspänning 24 V DC
Märkström IN: 24 A DC (total ström ingång)
Fail-Safe-element 4 A DC
Verkningsgrad: 99 % >
Viloström I0: typ. 12 mA
Effektförlust: typ. 0,3 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Temperaturreducering: 21 A (total ström vid 60 °C)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Spänningsfall 0,12 V (vid 4 A)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 14
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Trafikgrå

Min. temperatur: +60 °C

Max. temperatur: -30 °C

: IP20

Längd: 55.6 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Innehåll: 1 st

Typ: PTCB E1 24DC/4A NO

Mått.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Typ av produkt

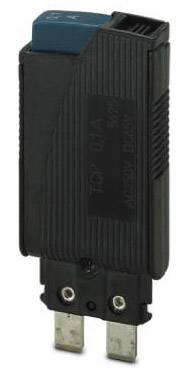

Phoenix Contact 0712107 TCP 0,1A Skyddsbrytare 1 st

Artikelnr.:2208745

Leverans mån 19 okt.

52 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

183,20 kr^*

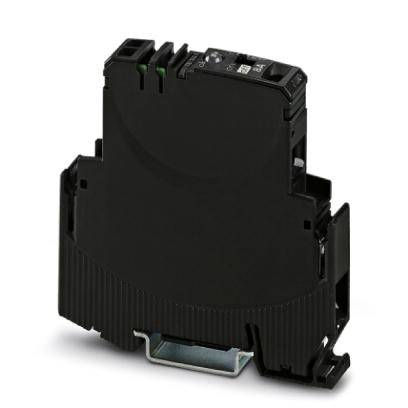

Phoenix Contact 0903029 EC-E1 8A Skyddsbrytare 1 st

Artikelnr.:2208883

Leverans mån 19 okt.

19 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

712,00 kr^*

Phoenix Contact 0903045 EC-E 4A DC24V Skyddsbrytare 1 st

Artikelnr.:2208884

Leverans ons 21 okt.

Conrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Skyddsbrytare 1 st

Artikelnr.:2209085

Leverans mån 19 okt.

365 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 272,00 kr^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Potentialdistributör 1 st

Artikelnr.:2209918

Leverans mån 19 okt.

4 StyckConrad Electronic

Potentialdistributör

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

2 232,00 kr^*

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Potentialdistributör 1 st

Artikelnr.:2209919

Leverans ons 21 okt.

Conrad Electronic

Potentialdistributör

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

3 672,00 kr^*

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Potentialdistributör 1 st

Artikelnr.:2209920

Leverans tis 1 dec.

Conrad Electronic

Potentialdistributör

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

4 552,00 kr^*

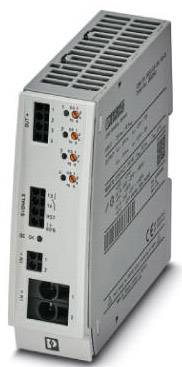

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Skyddsbrytare 1 NO 1 st

Artikelnr.:2140974

Leverans mån 19 okt.

962 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

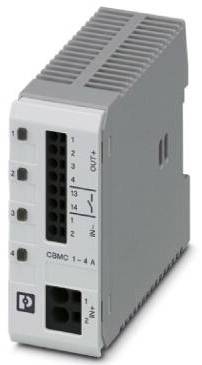

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

Artikelnr.:2140963

Leverans mån 19 okt.

1417 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Skyddsbrytare 1 NO 1 st

Artikelnr.:2141036

Snabb leverans mån 12 okt.

8 StyckConrad Electronic

Skyddsbrytare

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 112,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225784 Phoenix Contact 2909906 PTCB E1 24DC/4A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225784 Phoenix Contact 2909906 PTCB E1 24DC/4A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
