Phoenix Contact 2909903 PTCB E1 24DC/2A NO Skyddsbrytare 1 NO 1 st

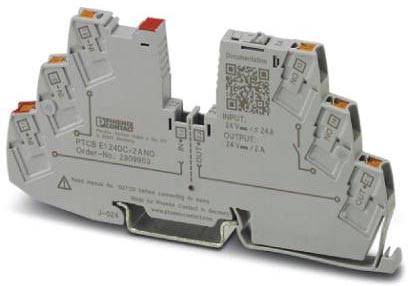

En grå, modulärt uppbyggd elektrisk komponent med flera anslutningar och tryckt teknisk specifikation.

Liknande avbildning

'Elektronisk enhet med flera anslutningar, där färgade kablar är anslutna, framför en neutral bakgrund.'

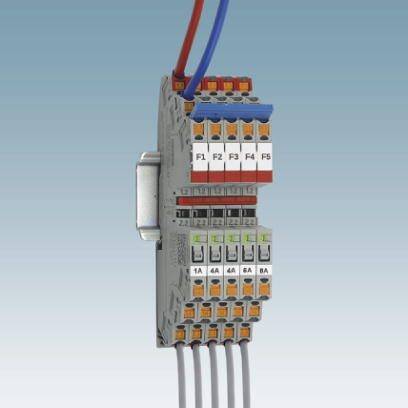

Multipolär klämmblock med mångfärgade kablar, märkta omkopplare från 'F1' till 'F6' och säkringar. Förbinder strömkretsar i elektroniska anläggningar.

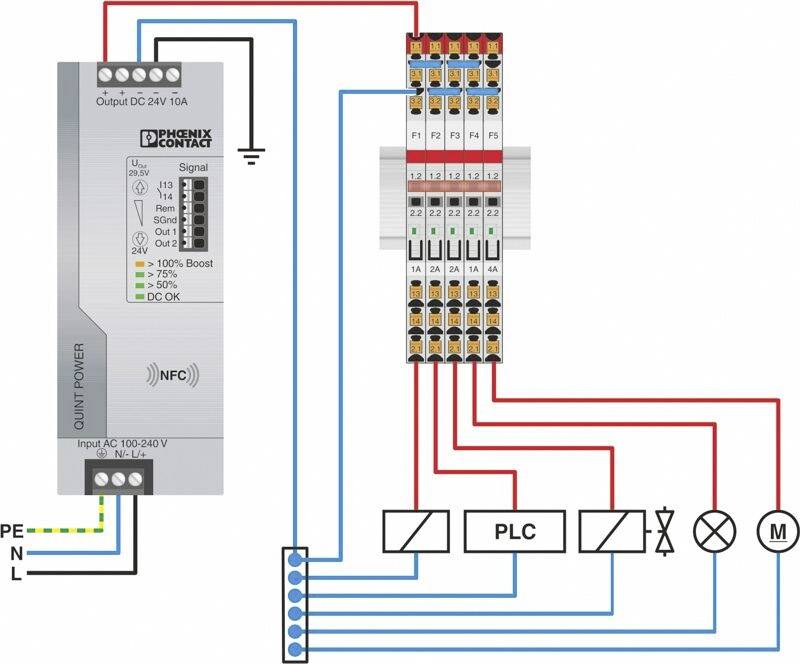

Diagram över en elektrisk kopplingsschema med en nätdel och en PLC. Etiketter visar anslutningar och strömstyrkor.

En vertikal rad av elektriska säkringar, märkta med '1.1', '1.2', '2.1', '2.2' och 'F1'; grön LED lyser.

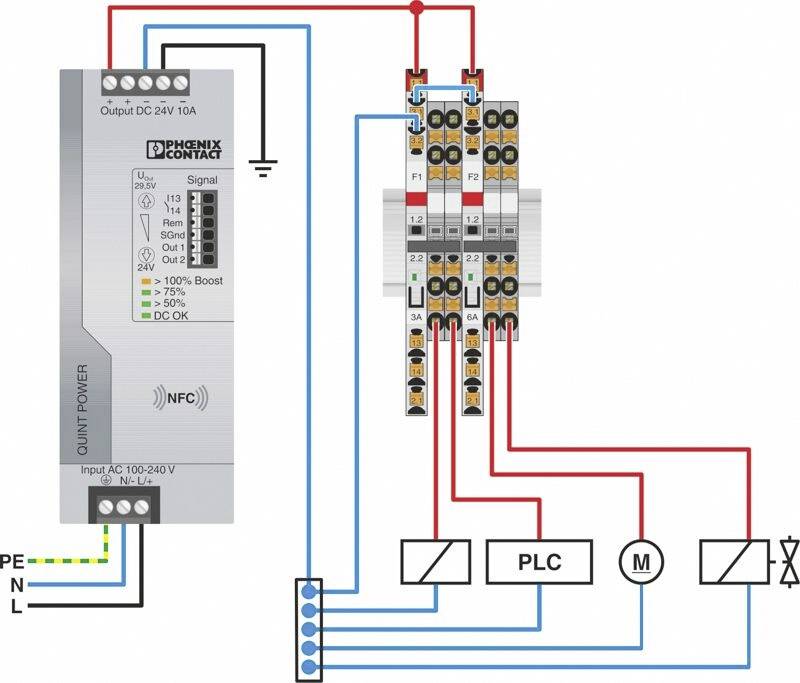

Kopplingsschema för ett elektriskt system med nätaggregat, skyddsbrytare och styrning. Visar kablage och anslutning till PLC och motor.

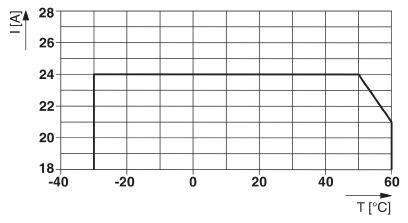

Diagrammet visar strömstyrka (I i ampere) mot temperatur (T i grader Celsius); konstant vid 24A från -40°C till 25°C, sjunker abrupt vid 60°C.

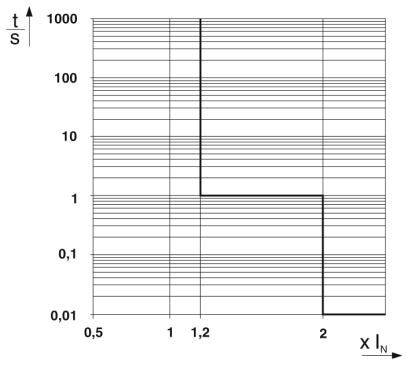

Diagrammet visar ett tvåaxligt koordinatsystem med logaritmiska skalor. 't/S' finns på y-axeln, 'X/N' på x-axeln. Linjerna bildar en trappstegsform.

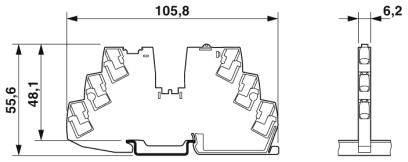

Teknisk ritning av en elektrisk anslutningskläm med mått: bredd 105,8 mm, höjd 55,6 mm, djup 6,2 mm.

1/9

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Trafikgrå

Datablad (PDF)

Leverans tis. 13 okt.

Antal

Styck

Toal (375,20 kr / stycken)

375,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 30 V DC
Märkspänning 24 V DC
Märkström IN: 24 A DC (total ström ingång)
Fail-Safe-element 4 A DC
Verkningsgrad: 99 % >
Viloström I0: typ. 12 mA
Effektförlust: typ. 0,3 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Temperaturreducering: 21 A (total ström vid 60 °C)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Spänningsfall 0,06 V (vid 2 A)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 14
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Trafikgrå

Min. temperatur: +60 °C

Max. temperatur: -30 °C

: IP20

Längd: 55.6 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Innehåll: 1 st

Typ: PTCB E1 24DC/2A NO

Mått.: (L x B x H) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225782 Phoenix Contact 2909903 PTCB E1 24DC/2A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
