Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

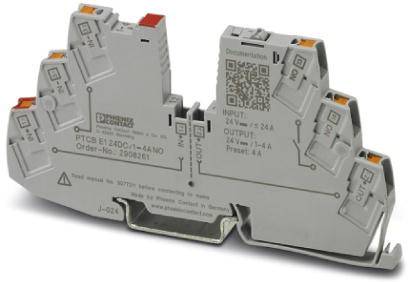

Ett dubbelt relämodul från Phoenix Contact monterat på DIN-skena, som visar anslutningar och tekniska specifikationer.

Liknande avbildning

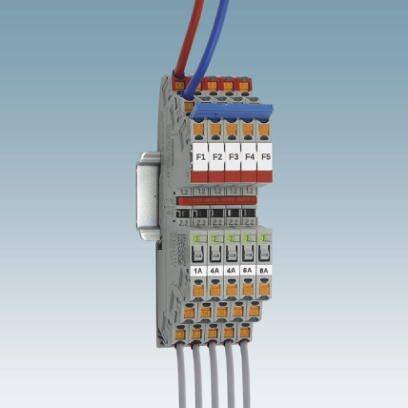

En grå säkringsblock med röda och blå kablar överst och flera gråa kablar nedtill, numrerade F1 till F8 och 1A till 8A.

Grå elektrisk kopplingspanel med flera anslutningar och färgade kablar. Klämmorna är numrerade från 1 till 4 nedtill.

Säkringsbrytare med flera säkringar i en vertikal anordning, numrerade från 1 till 21, med röda och gröna indikatorer.

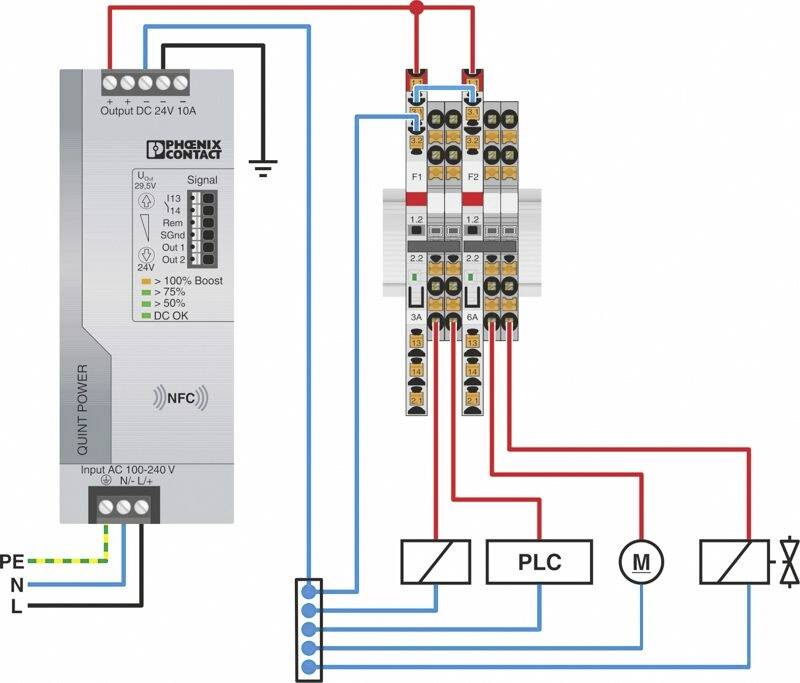

Principschema för ett switchat nätaggregat med ingångs- och utgångsanslutningar. Visar kopplingar till PLC och motor. Pilar markerar strömriktning.

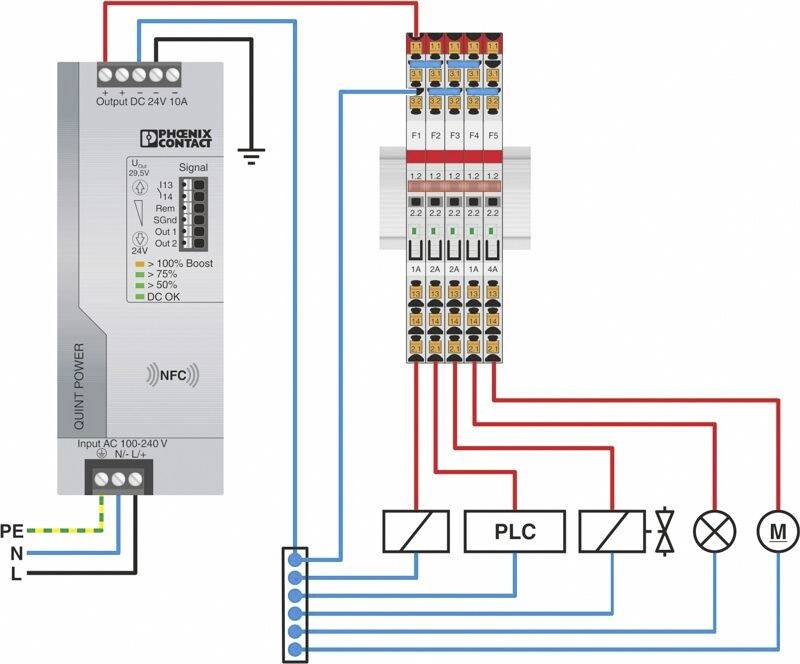

Kopplingsschema visar kabeldragningen för en spänningsförsörjning med en PLC och en motor. Anslutningarna är färgkodade.

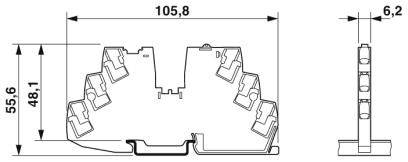

Teknisk ritning av en elektrisk anslutningssockel med mått: bredd 105,8 mm, höjd 55,6 mm, djup 6,2 mm.

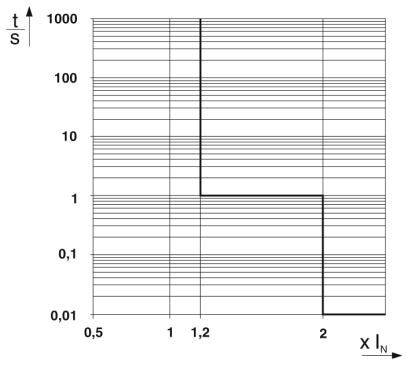

Logaritmisk graf som visar förhållandet mellan 't'/sekunder på y-axeln och 'X'/enheter på x-axeln. Visar ett abrupt hopp vid 'X' från 1,2 till 2.

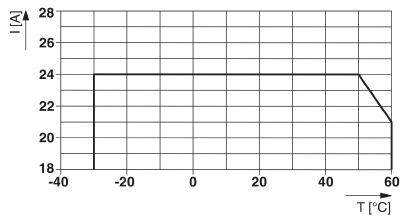

Diagrammet visar ström (I) i ampere i förhållande till temperatur (T) i grader Celsius. Konstant vid 24A upp till 50°C, därefter sjunkande.

1/9

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Trafikgrå

Datablad (PDF)

Leverans mån. 12 okt.

1537 Styck

Antal

Styck

Toal (399,20 kr / stycken)

399,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 30 V DC
Märkspänning 24 V DC
Märkström IN: 24 A DC (total ström ingång)
Fail-Safe-element 4 A DC
Verkningsgrad: 99 % >
Viloström I0: typ. 12 mA
Effektförlust: typ. 0,3 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Temperaturreducering: 21 A (total ström vid 60 °C)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Spänningsfall 0,12 V (vid 4 A)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 14
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Trafikgrå

Min. temperatur: +60 °C

Max. temperatur: -30 °C

: IP20

Längd: 55.6 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Innehåll: 1 st

Typ: PTCB E1 24DC/1-4A NO

Mått.: (L x B x H) 55.6 x 6.2 x 105.8 mm

Inspänning: 24 V/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
