Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Skyddsbrytare 1 NO 1 st

En grå hattskensrelä med orangefärgade kontakter. Den har påskriften 'Phoenix Contact'.

Liknande avbildning

En modulär radklämmа med sex trådanslutningar, färgkodade anslutningar och numrerade terminaler mot en blå bakgrund.

En elektrisk kopplingslist med olika uttag, försedd med switchar och märkningar som 'F1', '1.2', '2.2'.

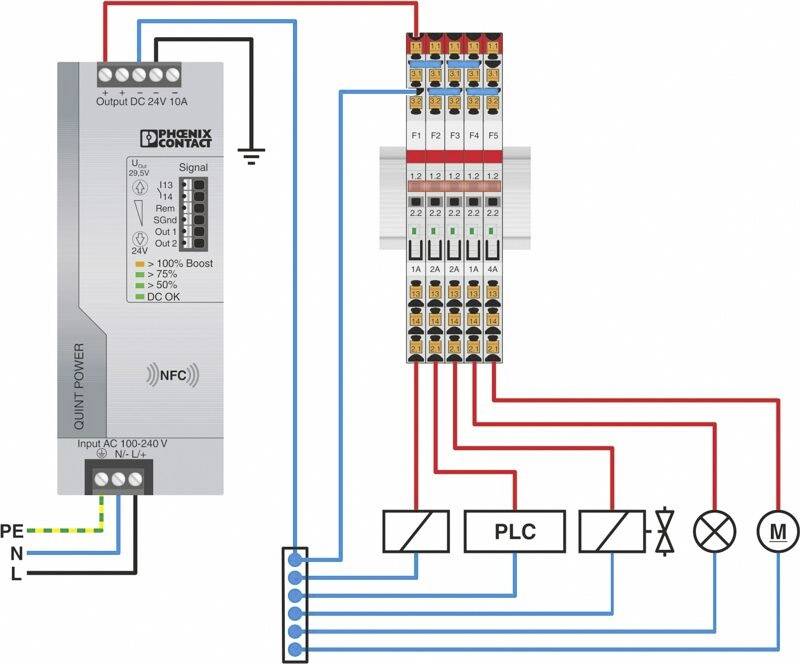

Principschema för ett Phoenix Contact nätaggregat med anslutning till en PLC, säkringar och en motor. Visar kablage för strömförsörjning.

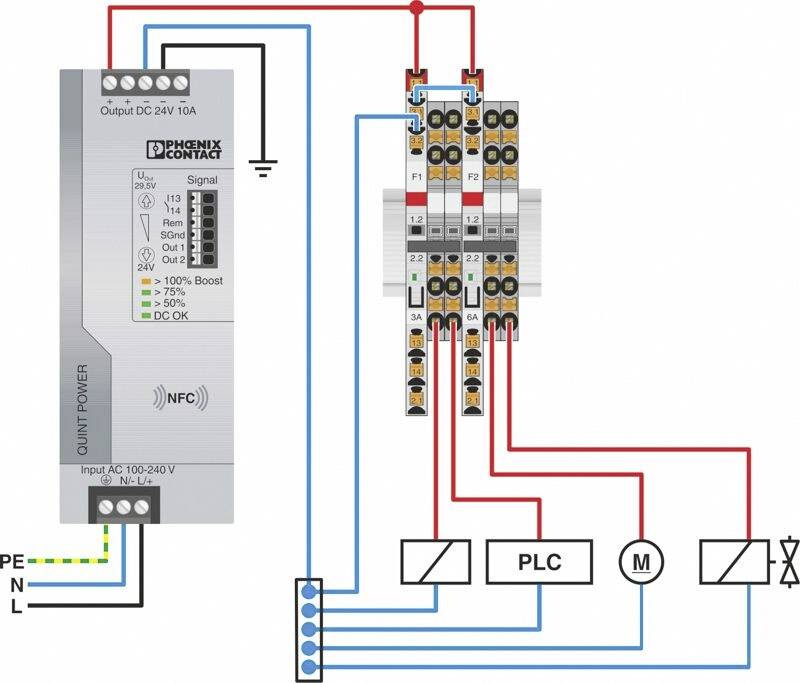

Kretsschema visar en strömförsörjningsenhet från Phoenix Contact som försörjer en styrenhet (PLC) och en motor (M) via säkringar.

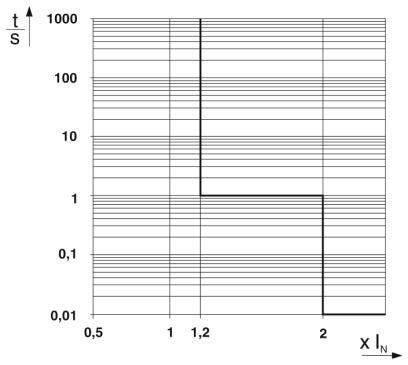

'Diagram: Koordinatsystem med Y-axel 't/S' sträcker sig från 0,01 till 1000, X-axel 'X/IN' från 0,5 till 2. Linjen visar hopp vid 1 och 2.'

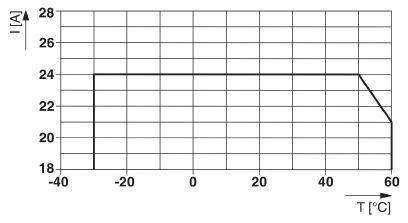

Diagrammet visar strömstyrka (I) i ampere mot temperatur (T) i grader Celsius. Strömmen förblir konstant vid 24 A från -20°C till 40°C, för att sedan sjunka.

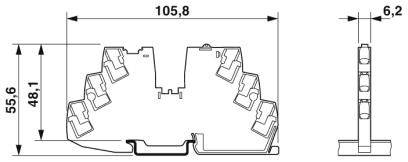

Teknisk ritning av en komponent med dimensioner: bredd 105,8 mm, höjd 55,6 mm, djup 6,2 mm. Olika perspektiv.

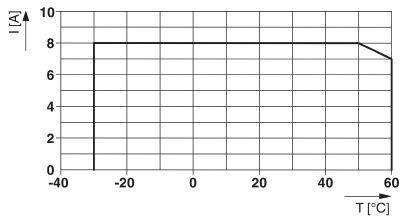

Diagrammet visar strömstyrka (I) i ampere kontra temperatur (T) i grader Celsius. I är konstant 8 A från -20°C till 50°C, för att sedan lätt avta.

1/9

Liknande avbildning

Typ av produkt

Skyddsbrytare

Utförande

Elektronisk apparatskyddsbrytare

Anslutning

Push-In-klämma

Kontakttyp

1 NO

Tillverkarfärg

Trafikgrå

Datablad (PDF)

Snabb leverans mån. 5 okt.

32 Styck

Antal

Styck

Toal (399,20 kr / stycken)

399,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Brännbarhetsklass UL 94: V-0
Monteringssätt: Bärskena 35 mm
Poltal 1
Skyddsklass: III
Konstruktion: Bärskenemodul i ett stycke
Säkringstyp: Elektronisk
Märkstötspänning 0,5 kV
Driftspänning: 18 V DC 30 V DC
Märkspänning 24 V DC
Märkström IN: 24 A DC (total ström ingång)
Fail-Safe-element 15 A DC
Verkningsgrad: 99 % >
Viloström I0: typ. 12 mA
Effektförlust: typ. 0,3 W (vid tomgång)
Karenstid efter avstängning av en kanal 5 s (vid överbelastning / kortslutning)
Temperaturreducering: 21 A (total ström vid 60 °C)
Utlösningsform: E (elektronisk)
Nödvändig försäkring: Behövs inte, inbyggt Fail-Safe-element
Spänningshållfasthet: Max 35 V DC (lastkrets)
Spänningsfall 0,13 V (vid 8 A)
Frånkopplingstid lastkrets: ≤ 10 ms (vid kortslutning> 2,0 x IN)
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea AWG: 24... 14
Ledararea flexibel m. Ändhylsorna m. Plastkåpa: 0,2 m² 2,5 mm²
Ledararea flexibel m. Ändhylsa utan plasthylsa: 0,2 m² ... 2,5 mm²
DRIFTSPÄNNING DC: 0 V DC... 30 V DC
Driftström DC 100 mA DC

Typ av produkt: Skyddsbrytare

Utförande: Elektronisk apparatskyddsbrytare

Anslutning: Push-In-klämma

Kontakttyp: 1 NO

Tillverkarfärg: Trafikgrå

Min. temperatur: +60 °C

Max. temperatur: -30 °C

: IP20

Längd: 55.6 mm

Bredd: 6.2 mm

Höjd: 105.8 mm

Innehåll: 1 st

Typ: PTCB E1 24DC/1-8A NO

Mått.: (L x B x H) 55.6 x 6.2 x 105.8 mm

Inspänning: 24 V/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Skyddsbrytare 1 NO 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2141029 Phoenix Contact 2908262 PTCB E1 24DC/1-8A NO Skyddsbrytare 1 NO 1 st

Beskrivning

Bygg enkelt upp tillämpningar, bygg-kopplingsterminal-program CLIPLINE complete. Individuellt bygg för passande skydd, precis efter dina behov.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
