Name: Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Sensor/ställdon aktiv Multipolfördelare 1 st
Brand: Pepperl+Fuchs
SKU: 2630206
Availability: BackOrder

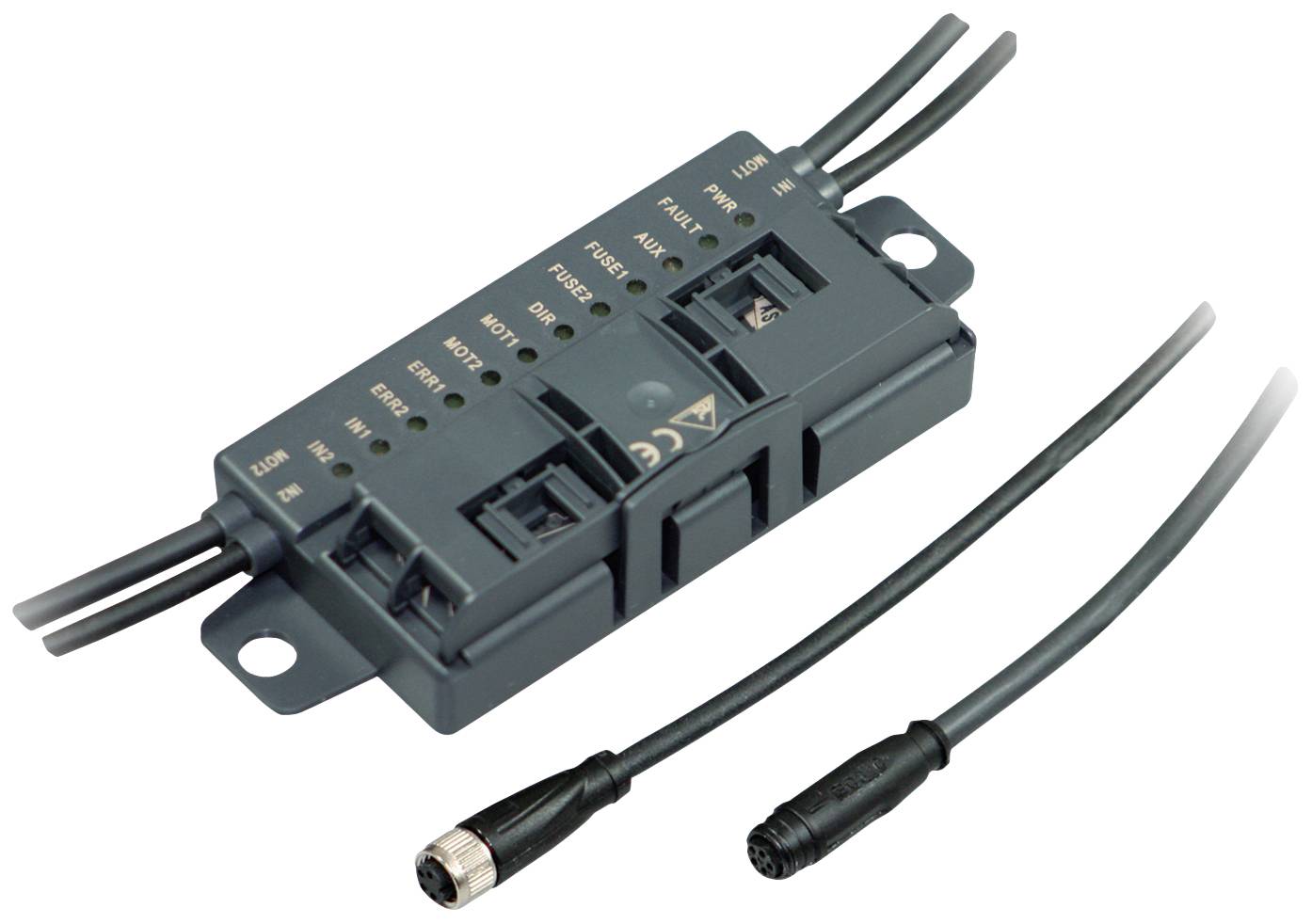

Elektronisk styrenhet med flera anslutningskablar och LED-indikatorer för olika funktioner, till exempel 'Ström' och 'Fel'.

Liknande avbildning

Typ av produkt

Sensor/ställdon aktiv

Typ

VBA-4E4A-G20-ZEJ/M3L-P10

Statusdisplay

med LED

Signaltyp

PNP

Skyddsklass

IP54

Datablad (PDF)

Leverans mån 23 nov.

Antal

Styck

Toal (2 792,00 kr / stycken)

3 112,00 kr

-10 %

2 792,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Sensor/ställdon aktiv

Typ: VBA-4E4A-G20-ZEJ/M3L-P10

Statusdisplay: med LED

Signaltyp: PNP

: IP54

Max. temperatur: 70 °C

Min. temperatur: -25 °C

Vikt: 310 g

Tillverkarnr.: 70130650

Innehåll: 1 st

Egenskaper: med strömbegränsning

Strömbelastning (total): 170 mA

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Sensor/ställdon aktiv Multipolfördelare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630206 Pepperl+Fuchs VBA-4E4A-G20-ZEJ/M3L-P10 70130650 Sensor/ställdon aktiv Multipolfördelare 1 st

Beskrivning

G20-motorstyrningsmodul för Itah Dloppi PM500XE och PM500XP; AS-Interface-specifikation: V3.0; kapslingsklass IP54 enligt en 60529; kapslingsklass EN 60529:2000; fäste: 2 fästelement med hål Ø 8 mm

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterDeltagare typ A/B-deltagareAs-gränssnitt-specifikation V3.0Krav på gateway-specifikation: ≥ V3.0Profil:s-7.A.7 IO-kod: 7 ID-kod: A ID1-kod: 7 ID2-kod: 7UL File Number: E223772 "for use in NFPA 79 Applications only"MTBF 98 a.Kompatibla rullmotorer: Icoh Denki PM*XP, Itoh Denki PM*XEDisplay/kontrollerLed FAULT: Felindikering; LED röd | röd: Kommunikationsfel resp. adress är 0 | röd blinkande: Överbelastning sensorförsörjning eller överbelastning hastighetssignal eller extern hjälpspänning UAUX saknasLed PWR: AS-Interface-spänning; LED grön | grön: Spänning OK | grön blinkande: Adress 0 eller överbelastning sensorströmförsörjning eller överbelastning hastighetssignal eller extern hjälpspänning UAUX saknasLysdiod AUX: EXT. Hjälpspänning UAUX; dubbel-LED grön/röd | grön: Spänning OK | röd: Spänning omvändLed IN: Kopplingstillstånd (ingång); 2 LED gulLed FUSE: Motorförsörjning, 2 LED grönLed DIG: Motorrotationsriktning; LED gulLysdiod mot: Motor aktiv; 2 LED gulElektriska data:Hjälpspänning (utgång) 18... 30 V DC PELVNominell driftspänning 26,5... 31,6 V från AS-gränssnittMärkdriftström ≤ 25 mA (utan sensorer) / max 170 mAIngångAntal/typ: 2 ingångar för 3-trådssensorer (PNP), DCStrömförsörjning: Från AS-gränssnittTillåten strömbelastning: 100 mA, överlast- och kortslutningssäkerIngångsström: ≤ 6 mA (internt begränsad)Brytpunkt: Enligt din en 61131-2 | 0 (odämpad) ≤ 0,5 mA | 1 (dämpad) ≥ 2,0 mASignalfördröjning < 1 ms (ingång/AS-gränssnitt)Ingångsfilter 2 msUtgångAntal/typ: 2 utgångar för DC-rullmotorer (MOT1, MOT2)Strömförsörjning: Från extern hjälpspänning UAUXStröm: 3,5 A kontinuerlig ström , 5 A (<2 s), max. 7,5 A (<0,3 s) per motorÖverbelastningsskydd: Smältsäkring , i2t = 53,7 A2s.Hastighetssignal: 0... 10 V DC | styrning via parametrar P1:0Rotationsriktningssignal: Digital utgång PNP | low: Högohmig | high; ≥ (UAUX - 2,5 V) på tomgångMotorstartsignal: Digital utgång PNP | low: Högohmig | high; ≥ (UAUX - 2,5 V) på tomgångÖverensstämmelse med direktivetElektromagnetisk kompatibilitet: Direktiv 2014/30/EU: EN 62026–2:2013Överensstämmelse med normerKapslingsklass EN 60529:2000Fältbussstandard EN 62026-2:2013Ingång EN 61131-2:2007Emission: EN 61000-6-4:2007As-gränssnitt: EN 62026-2:2013IMMUNITET: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013OmgivningsförhållandenOmgivningstemperatur: -25... 70 °C (-13 ... 158 °F)Lagringstemperatur: -25 ... 85 °C (-13 ... 185 °F)Relativ luftfuktighet: 85 % icke-kondenserandeKlimatförhållanden: Bör endast användas inomhusOperativ höjd: ≤ 2000 m över havetChock- och stöttålighet: 30 g, 11 ms i 6 riktningar 3 chockVibrationstålighet: 0,35 mm / 2 g 10... 1000 HzFöroreningsgrad: 2Mekaniska data:Kapslingsklass IP54 enligt en 60529Anslutning : As-gränssnitt, AUX: Genomträngande teknik | flatkabel gul/flatkabel svart | in- /utgångar: M8-rundkontaktdon enligt en 61076-2-104 | ingångar : LF004-GS1-A (4-polig, hylskontakter, skruvlås, A-kodad) | motkontakt: LM004-GX1-A eller jämförbara | utgångar: LF005-GS1-B (5-polig, hylskontakter, skruvkontakter, B-motkontakter) | LM005-liknandeVikt: 310 g.Fäste: 2 fästelement med hål Ø 8 mmKabellängd: 1 mObs: Flatkabelföringen är avsedd för 100 000 cykler

Beskrivning

Version

Allmänna uppgifterDeltagare typ A/B-deltagareAs-gränssnitt-specifikation V3.0Krav på gateway-specifikation: ≥ V3.0Profil:s-7.A.7 IO-kod: 7 ID-kod: A ID1-kod: 7 ID2-kod: 7UL File Number: E223772 "for use in NFPA 79 Applications only"MTBF 98 a.Kompatibla rullmotorer: Icoh Denki PM*XP, Itoh Denki PM*XEDisplay/kontrollerLed FAULT: Felindikering; LED röd | röd: Kommunikationsfel resp. adress är 0 | röd blinkande: Överbelastning sensorförsörjning eller överbelastning hastighetssignal eller extern hjälpspänning UAUX saknasLed PWR: AS-Interface-spänning; LED grön | grön: Spänning OK | grön blinkande: Adress 0 eller överbelastning sensorströmförsörjning eller överbelastning hastighetssignal eller extern hjälpspänning UAUX saknasLysdiod AUX: EXT. Hjälpspänning UAUX; dubbel-LED grön/röd | grön: Spänning OK | röd: Spänning omvändLed IN: Kopplingstillstånd (ingång); 2 LED gulLed FUSE: Motorförsörjning, 2 LED grönLed DIG: Motorrotationsriktning; LED gulLysdiod mot: Motor aktiv; 2 LED gulElektriska data:Hjälpspänning (utgång) 18... 30 V DC PELVNominell driftspänning 26,5... 31,6 V från AS-gränssnittMärkdriftström ≤ 25 mA (utan sensorer) / max 170 mAIngångAntal/typ: 2 ingångar för 3-trådssensorer (PNP), DCStrömförsörjning: Från AS-gränssnittTillåten strömbelastning: 100 mA, överlast- och kortslutningssäkerIngångsström: ≤ 6 mA (internt begränsad)Brytpunkt: Enligt din en 61131-2 | 0 (odämpad) ≤ 0,5 mA | 1 (dämpad) ≥ 2,0 mASignalfördröjning < 1 ms (ingång/AS-gränssnitt)Ingångsfilter 2 msUtgångAntal/typ: 2 utgångar för DC-rullmotorer (MOT1, MOT2)Strömförsörjning: Från extern hjälpspänning UAUXStröm: 3,5 A kontinuerlig ström , 5 A (<2 s), max. 7,5 A (<0,3 s) per motorÖverbelastningsskydd: Smältsäkring , i2t = 53,7 A2s.Hastighetssignal: 0... 10 V DC | styrning via parametrar P1:0Rotationsriktningssignal: Digital utgång PNP | low: Högohmig | high; ≥ (UAUX - 2,5 V) på tomgångMotorstartsignal: Digital utgång PNP | low: Högohmig | high; ≥ (UAUX - 2,5 V) på tomgångÖverensstämmelse med direktivetElektromagnetisk kompatibilitet: Direktiv 2014/30/EU: EN 62026–2:2013Överensstämmelse med normerKapslingsklass EN 60529:2000Fältbussstandard EN 62026-2:2013Ingång EN 61131-2:2007Emission: EN 61000-6-4:2007As-gränssnitt: EN 62026-2:2013IMMUNITET: EN 61000-6-2:2005, EN 61326-1:2006, EN 62026-2:2013OmgivningsförhållandenOmgivningstemperatur: -25... 70 °C (-13 ... 158 °F)Lagringstemperatur: -25 ... 85 °C (-13 ... 185 °F)Relativ luftfuktighet: 85 % icke-kondenserandeKlimatförhållanden: Bör endast användas inomhusOperativ höjd: ≤ 2000 m över havetChock- och stöttålighet: 30 g, 11 ms i 6 riktningar 3 chockVibrationstålighet: 0,35 mm / 2 g 10... 1000 HzFöroreningsgrad: 2Mekaniska data:Kapslingsklass IP54 enligt en 60529Anslutning : As-gränssnitt, AUX: Genomträngande teknik | flatkabel gul/flatkabel svart | in- /utgångar: M8-rundkontaktdon enligt en 61076-2-104 | ingångar : LF004-GS1-A (4-polig, hylskontakter, skruvlås, A-kodad) | motkontakt: LM004-GX1-A eller jämförbara | utgångar: LF005-GS1-B (5-polig, hylskontakter, skruvkontakter, B-motkontakter) | LM005-liknandeVikt: 310 g.Fäste: 2 fästelement med hål Ø 8 mmKabellängd: 1 mObs: Flatkabelföringen är avsedd för 100 000 cykler
