Name: Pepperl+Fuchs 70137220-100003 Sensor/ställdon-kontakt, konfektionerad M12 x 1 1 m Antal poler (RJ): 4, 4 1 st
Brand: Pepperl+Fuchs
SKU: 2631088
Availability: BackOrder

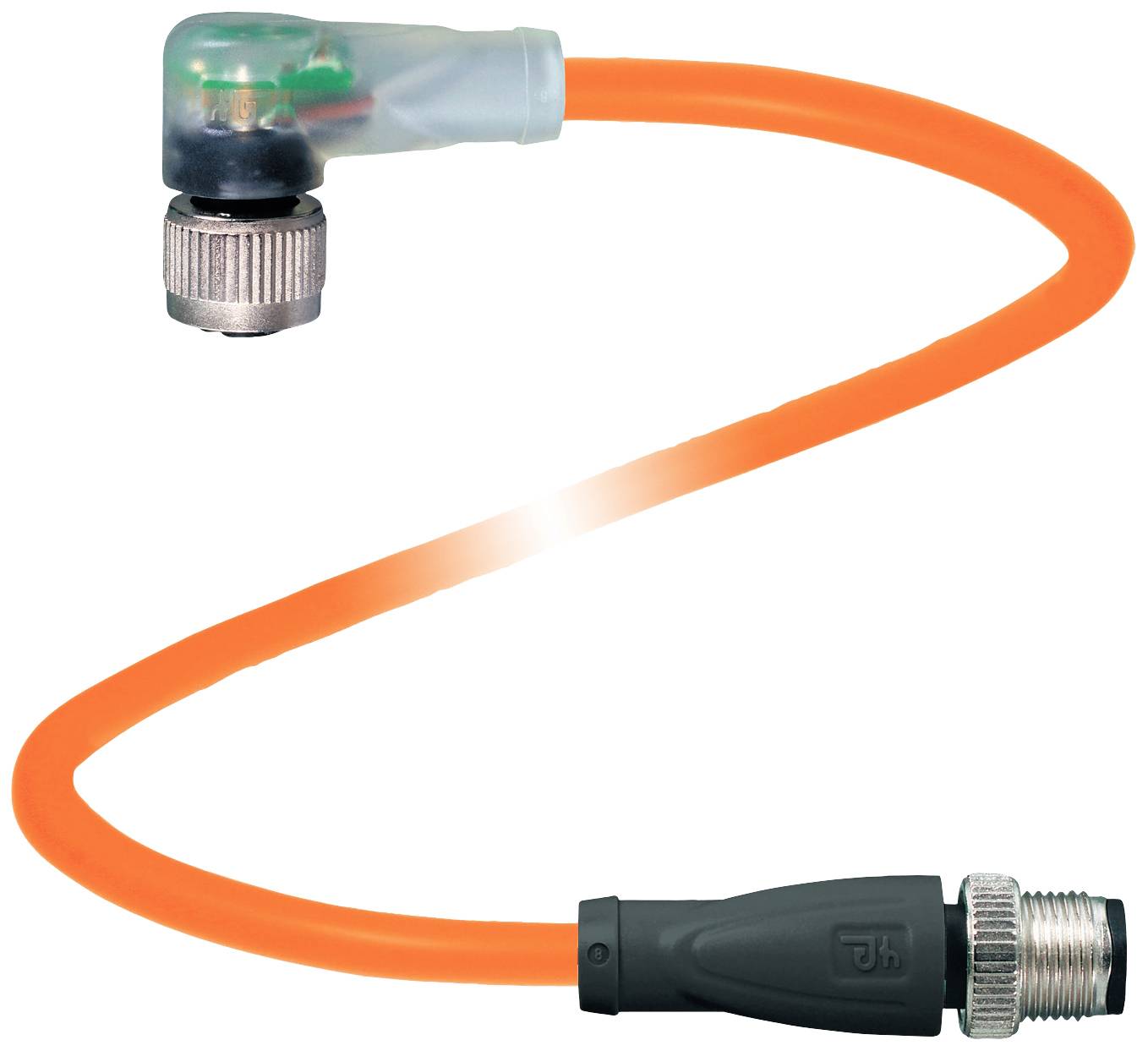

Orangea anslutningskablar med två kontakter, en vinklad i 90 grader och en rak, på vit bakgrund.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A

M12-hylsa, vinklad

Anslutningssida B

M12-kontakt, rak

Antal poler

Kabellängd

1 m

Datablad (PDF)

Leverans tis 8 dec.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (440,00 kr / stycken)

440,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V1-W-E8-OR1M-PUR-A1-V1-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A: M12-hylsa, vinklad

Anslutningssida B: M12-kontakt, rak

Antal poler: 4
4

Kabellängd: 1 m

Mantelmaterial: PUR

Nominell spänning: 24 V/DC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 4.9 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Anslutning

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Guld

Kontaktyta: Guld

max. Tvärsnitt: 0.34 mm²

Area min.: 0.34 mm²

: IP67
IP68
IP69

Egenskaper: Kabelspår

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 70137220-100003

Innehåll: 1 st

Kabel-Ø: 4.9 mm

Kabel-Ø till: 4.9 mm

Kabel-Ø från: 4.9 mm

Kabel-Ø-område: 4.9 - 4.9 mm

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2631088 Pepperl+Fuchs 70137220-100003 Sensor/ställdon-kontakt, konfektionerad M12 x 1 1 m Antal poler (RJ): 4, 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2631088 Pepperl+Fuchs 70137220-100003 Sensor/ställdon-kontakt, konfektionerad M12 x 1 1 m Antal poler (RJ): 4, 4 1 st

Beskrivning

Inga ytterligare uppgifter

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Vinklad Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadUL File Number: E231213Display/kontrollerLed grön: DriftindikeringLed gul: Funktionsindikering stift 4Röd LED: Funktionsindikering stift 2Elektriska data:Driftspänning: Max. 24 V DC -20 % / +25 %Driftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101BRANDFARLIGHET UL 1581; DIN EN 60332-2-2LABS-KONFORMITET: VW-PV 3.10.7Halogenfrihet din VDE 0472-815Oljebeständighet: Din en 60811-2-1Tillstånd och certifikatUL-GODKÄNNANDE: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -25... 80 °C (-13 ... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100KAPSLINGSKLASS: IP67 / IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 6 Manteldiameter 4,9 mm Böjradie > : 10 x ledningsdiameter, rör | > 5 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 80 N/300 mm Mantelfärg: orange (liknande RAL 2003) Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart Ledaruppbyggnad 42 x 0,1 mm Ø Längd: 1 m. Kabelkorttecken: Li F 9Y 11Y 4 x 0,34Funktion för pråpning Lpketzcykler: Min. 5000000 Förfaringshastighet: Max. 3 m/s. Förfarandeväg: Max. 5 m. Acceleration: Max. 5 m/s2 Torsioncykler: Min. 1000000 Torsionsvridning: ± 180°/m.MaterialLABS-frihet: JaHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, transparent/svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Beständighet mot svetsloppning: Ja Motståndskraft mot svetssprutande: Ja Kemisk beständighet: Bra Oljebeständighet: Ja Kylsmörjmedelstålighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet FT2
