Name: Pepperl+Fuchs 70114039 ICDM-RX/PN1-2DB9/RJ45-DIN Gateway RS-232 Antal ingångar: 2 x Antal utgångar: 2 x Antal I/O: 2 24
Brand: Pepperl+Fuchs
SKU: 2627492
Availability: BackOrder

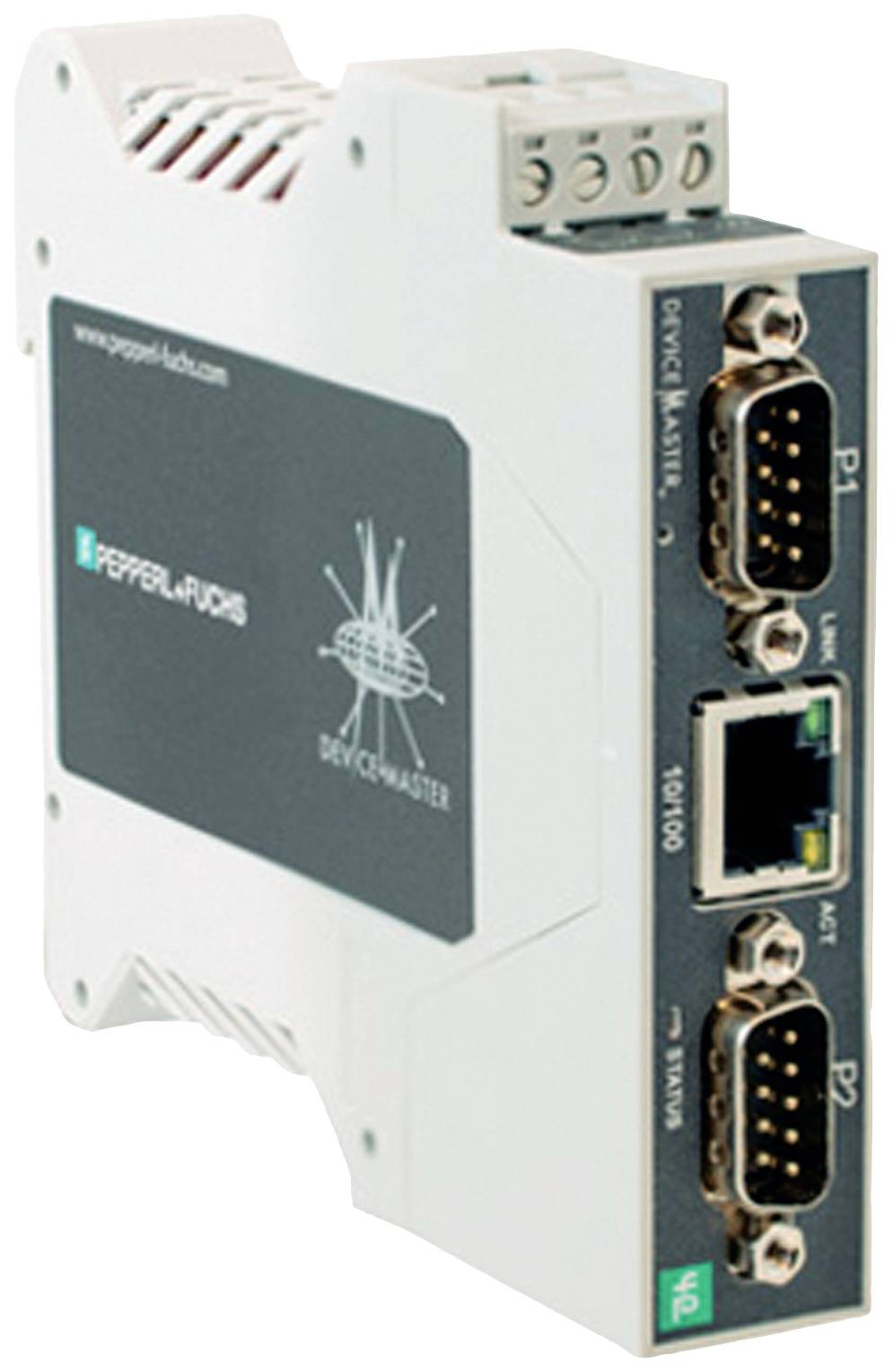

Gränssnittmodul med olika anslutningar, inklusive två seriella portar och en Ethernet-port. Kompakt design, industristandard.

Liknande avbildning

Datablad (PDF)

Leverans tors 19 nov.

Antal

Styck

Toal (7 672,00 kr / stycken)

7 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Gateway

Gränssnitt: RS-232

Typ: ICDM-RX/PN1-2DB9/RJ45-DIN

Driftspänning: 24 V/DC

Min. drifttemperatur: -40 °C

Drifttemperatur: -40 °C (min)

Antal I/O: 2

Antal ingångar: 2 x

Antal utgångar: 2 x

Mått.: (B x H) 22.9 mm x 99.1 mm

Höjd: 99.1 mm

Bredd: 22.9 mm

Tillverkarnr.: 70114039

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627492 Pepperl+Fuchs 70114039 ICDM-RX/PN1-2DB9/RJ45-DIN Gateway RS-232 Antal ingångar: 2 x Antal utgångar: 2 x Antal I/O: 2 24

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627492 Pepperl+Fuchs 70114039 ICDM-RX/PN1-2DB9/RJ45-DIN Gateway RS-232 Antal ingångar: 2 x Antal utgångar: 2 x Antal I/O: 2 24

Beskrivning

Profinet IO till Modbus-Gateway 2-portars din-din-skena DB9, gränssnittstyp: Valbar programvara: RS-232 , RS-422, RS-485 (2- och 4-trådig), protokoll: MODBUS, gränssnittstyp: Industrial Ethernet, protokoll: PROFINET IO, överföringshastighet: 10/100 Mbit/s, omgivningstemperatur: -40 75 °C (-40... 167 °F), anslutning: Strömförsörjning: Skruvklämmor fältbuss: 1 x RJ45 in- /utgångar: 2 x DB9, fastsättning: Din-skena

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E360395
Egenskaper funktionell säkerhet
MTBF 46,3 a.
Display/kontroller
Led-visning: Se handbok
Elektriska data:
Nominell driftspänning 5... 30 V DC
Allmän information: Redundant strömförsörjning
Nominell spänning: 24 V/DC.
Gränssnitt
Gränssnittstyp: Valbar programvara: RS-232 , RS-422, RS-485 (2- och 4-trådig)
Fysisk: 2 x DB9
Protokoll: Modbus
Stöder baudhastigheter 300 Mbit/s upp till 230 kbit/s
Gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikaliskt 1x RJ45
Protokoll: PROFINET IO
YTTERLIGARE PROTOKOLL: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP- och UDP-Socket-tjänster, Telnet och TFTP, och stöder IP Multicast-dataöverföring
Överföringshastighet: 10/100 Mbit/s
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 55024 , EN 610006-4 , EN 55032
Överensstämmelse med normer
Kapslingsklass: NEMA TS2
Elektrisk säkerhet CSA C22.2 Nr. 61010-1-12 | UL 61010-1 / IEC 61010-2-201
Emission: EN 61000-6-4, en 55032, FCC, avsnitt 15, underavsnitt B, ICES-003, AS/NZS CISPR 32
Immunitet: EN 61000-6-2, en 55024
Omgivningsförhållanden
Omgivningstemperatur: -40 75 °C (-40... 167 °F)
Förvaringstemperatur: -40 85 °C (-40... 185 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 3048 m
Mekaniska data:
Husets längd: 116,8 mm
Höljets bredd: 22,9 mm
Höjd 99,1 mm
Kapslingsklass: IP20
Anslutning: Strömförsörjning: Skruvklämmor | fältbuss: 1 x RJ45 | in- /utgångar: 2 x DB9
Material
Hölje: Polyamid, UL94V-0
Vikt: 136 g.
Konstruktion kopplingsskåpsmodul
Fäste: Din-skena
