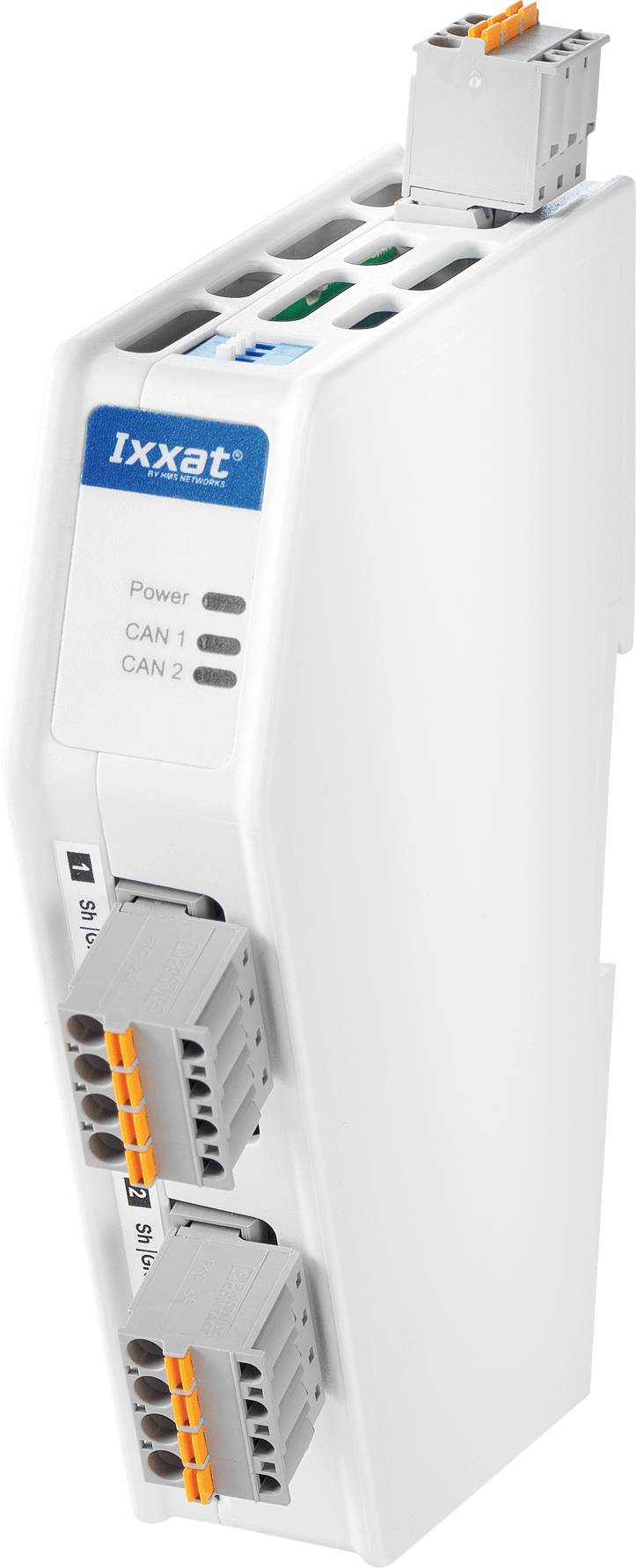

Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD Repeater CAN Bus Antal I/O: 2 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
2 Styck
Antal
Toal (3 432,00 kr / stycken)
3 432,00 kr
exkl. moms
Fri frakt
Endast 2 Styck kvar på lager
Höjdpunkter & detaljer
Gränssnittsmodul
- Skydd för nätverkssegmentet upp till 5 kV
- Avtagbara push-in-kopplingar med fjäderklämmekanism möjliggör snabb installation och underhåll utan extra verktyg
- Nästan ingen påverkan på realtidsbeteendet
- Större flexibilitet för utformning av CAN FD-nätverk
- Skiljer ett defekt segment så att resten av nätverket kan fungera
Tekniska specifikationer
- Gränssnitt: CAN FD, push-in-anslutning
- CAN-bithastigheter: Upp till 1 Mbit/s.
- CAN/CAN FD-bithastigheter: 14 kbit/s upp till 8000 kbit/s.
- CAN-termineringsmotstånd: För varje CAN/CAN FD-kanal; separat kopplingsbar genom pianobrytare
- Flödesfördröjning: Typ. 175 ns (motsvarar ca 35 m ledningslängd)
- Galvanisk isolation: CAN-CAN och CAN-Power på minst 5 kV DC under 1 minut; CAN-Shield mot jord och Power mot jord med minst 2 kV DC under 1 minut
- Hölje: Plast-din-skenehölje
- Typ av produkt
CAN/CAN-FD Repeater
- Gränssnitt
CAN Bus
- Typ
CAN/FD Repeater Standard
- Max. drifttemperatur
70 °C
- Min. drifttemperatur
-20 °C
- Driftspänning (specifikationer)
10 till 30 V +-0 %
- Drifttemperatur
-20 till 70 °C
- Antal I/O
2
- Mått.
(B x H) 27 mm x 109 mm
- Höjd
109 mm
- Bredd
27 mm
- Tillverkarnr.
1.01.0211.20000
- Plastfri förpackning
Plastfri förpackning
Dokument & nedladdningar
Datablad
Datablad 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD Repeater CAN Bus Antal I/O: 2 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD Repeater CAN Bus Antal I/O: 2 1 st
Information
Information 3407503 Ixxat 1.01.0211.20000 CAN/FD Repeater Standard CAN/CAN-FD Repeater CAN Bus Antal I/O: 2 1 st
Beskrivning
IXXAT CAN/FD-repeater standard med två CAN/CAN FD-gränssnitt används för en galvanisk separering av två segment av ett CAN-nätverk och erbjuder en mycket hög galvanisk isolering på upp till 5 kV, vilket gör den lämplig även för krävande program. Den kan användas för att öka CAN-bussens kapacitet med knop, för fysisk koppling av CAN/CAN FD-bussystem eller för att infoga en galvanisk separering.
Repeatern ger den flexibilitet som behövs för att optimera CAN/CAN FD-nätverkens struktur och för att befria CAN-nätverk från begränsningar till busstruktur. Inbyggt busshållmotstånd förhindrar reflexer vid ledändarna och ger optimal kommunikation.
Som fördelaktig egenskap separerar CAN-repeatern ett defekt segment från resten av nätverket, så att det återstående nätverket kan fortsätta att fungera. Efter avstörning kopplas segmentet automatiskt till nätverket igen.
Den galvaniska separationen är utförd både för CAN/CAN FD-segment och för matningsspänningen och ökar tillförlitligt enhetens skydd mot skador på elektroniken genom spänningstoppar.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Repeatern ger den flexibilitet som behövs för att optimera CAN/CAN FD-nätverkens struktur och för att befria CAN-nätverk från begränsningar till busstruktur. Inbyggt busshållmotstånd förhindrar reflexer vid ledändarna och ger optimal kommunikation.
Som fördelaktig egenskap separerar CAN-repeatern ett defekt segment från resten av nätverket, så att det återstående nätverket kan fortsätta att fungera. Efter avstörning kopplas segmentet automatiskt till nätverket igen.
Den galvaniska separationen är utförd både för CAN/CAN FD-segment och för matningsspänningen och ökar tillförlitligt enhetens skydd mot skador på elektroniken genom spänningstoppar.
