Name: Pepperl+Fuchs 70114036 ICDM-RX/EN1-2ST/RJ45-DIN Gateway Modbus Gateway Antal I/O: 2 24 V/DC 1 st
Brand: Pepperl+Fuchs
SKU: 2627489
Availability: BackOrder

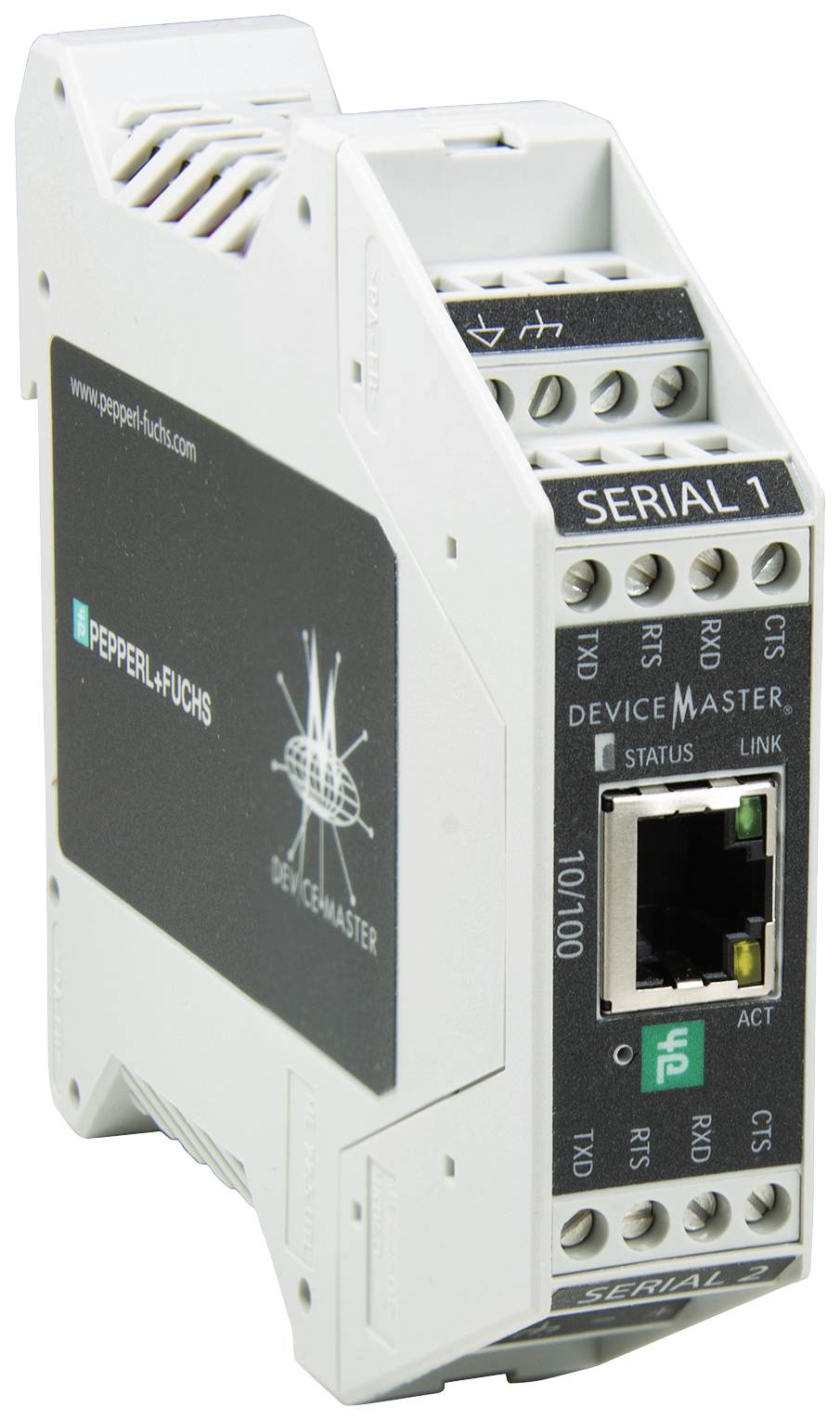

DeviceMaster-modul från Pepperl+Fuchs, en seriell kommunikationsenhet med nätverksgränssnitt, visad i rektangulär form. Stöder industriella tillämpningar.

Liknande avbildning

Datablad (PDF)

Leverans tors 19 nov.

Antal

Styck

Toal (7 672,00 kr / stycken)

7 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: Gateway

Gränssnitt: Modbus Gateway

Typ: ICDM-RX/EN1-2ST/RJ45-DIN

Driftspänning: 24 V/DC

Min. drifttemperatur: -40 °C

Drifttemperatur: -40 °C (min)

Antal I/O: 2

Mått.: (B x H) 22.6 mm x 99 mm

Höjd: 99 mm

Bredd: 22.6 mm

Tillverkarnr.: 70114036

Trådlös laddningsfunktion: Nej

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2627489 Pepperl+Fuchs 70114036 ICDM-RX/EN1-2ST/RJ45-DIN Gateway Modbus Gateway Antal I/O: 2 24 V/DC 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627489 Pepperl+Fuchs 70114036 ICDM-RX/EN1-2ST/RJ45-DIN Gateway Modbus Gateway Antal I/O: 2 24 V/DC 1 st

Beskrivning

Ethernet/IP till Modbus-Gateway 2-portars din-din-skena skruvklämma, gränssnittstyp: Valbar programvara: RS-232 , RS-422 , RS-485 (2- och 4-trådig), protokoll: MODBUS, gränssnittstyp: Industrial Ethernet, protokoll: Ethernet/IP, överföringshastighet: 10/100 Mbit/s, omgivningstemperatur: -40 75 °C (-40... 167 °F), anslutning: Strömförsörjning: Skruvklämmor fältbuss: 1 x RJ45 in- /utgångar: 2 x skruvklämma, fastsättning: Din-skena

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E185802
Egenskaper funktionell säkerhet
MTBF 58,6 a.
Display/kontroller
Led-visning: Se handbok
Elektriska data:
Nominell driftspänning 5... 30 V DC
Nominell spänning: 24 V/DC.
Gränssnitt
Gränssnittstyp: Valbar programvara: RS-232 , RS-422, RS-485 (2- och 4-trådig)
Fysisk: 2 x skruvklämma
Protokoll: Modbus
Stöder baudhastigheter 300 Mbit/s upp till 230 kbit/s
Gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikaliskt 1x RJ45
Protokoll Ethernet/IP
YTTERLIGARE PROTOKOLL: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO via TCP), SNMP (MIB-II), TCP/IP- och UDP-Socket-tjänster, Telnet och TFTP, och stöder IP Multicast-dataöverföring
Överföringshastighet: 10/100 Mbit/s
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2 , EN 55032 , EN 61000-6-4
Överensstämmelse med normer
Kapslingsklass: NEMA TS2
Elektrisk säkerhet CSA C22.2 Nr. 60950 / UL60950 |
Emission: EN 61000-6-4, en 55032, FCC, avsnitt 15, underavsnitt B, ICES-003, AS/NZS CISPR 32.
Immunitet: EN 61000-6-2, en 55024
Omgivningsförhållanden
Omgivningstemperatur: -40 75 °C (-40... 167 °F)
Förvaringstemperatur: -40 85 °C (-40... 185 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 3048 m
Mekaniska data:
Husets längd: 111 mm
Höljets bredd: 22,6 mm
Höjd 99 mm
Kapslingsklass: IP20
Anslutning: Strömförsörjning: Skruvklämmor | fältbuss: 1 x RJ45 | in- /utgångar: 2 x skruvklämma
Material
Hölje: Polyamid, UL94V-0
Vikt: 130,4 g.
Konstruktion kopplingsskåpsmodul
Fäste: Din-skena
