Name: Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D I/O Modul Industrial Ethernet Antal ingångar: 12 x Antal utgångar: 8 x Antal I
Brand: Pepperl+Fuchs
SKU: 2627561
Availability: BackOrder

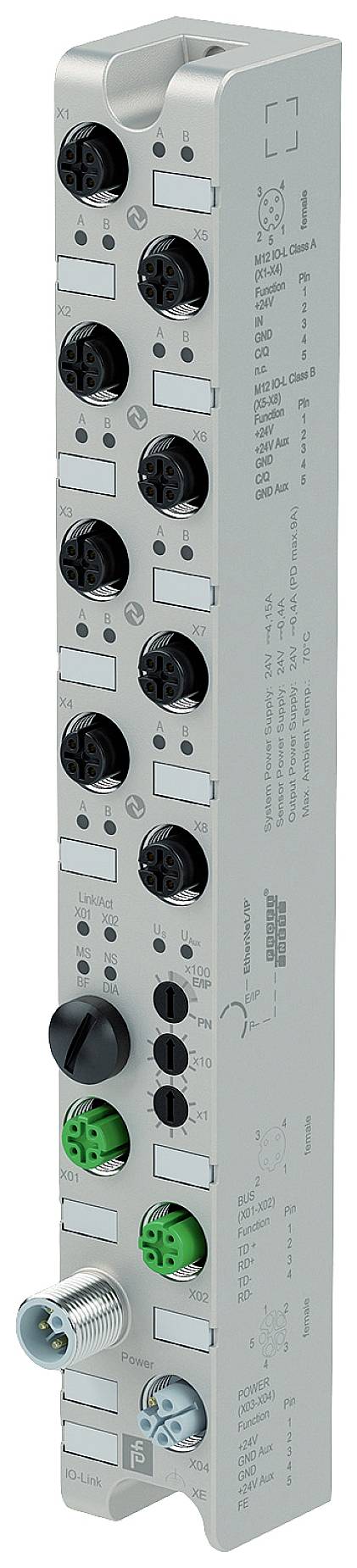

Industriell anslutningslist med åtta runda, svarta anslutningar, två gröna uttag och en metallisk anslutning på undersidan.

Liknande avbildning

Datablad (PDF)

Leverans tis 17 nov.

Antal

Styck

Toal (7 272,00 kr / stycken)

7 752,00 kr

-6 %

7 272,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ av produkt: I/O Modul

Gränssnitt: Industrial Ethernet

Typ: ICE1-8IOL-G30L-V1D

Driftspänning: 24 V/DC

Min. drifttemperatur: -20 °C

Drifttemperatur: -20 °C (min)

Antal I/O: 12

Antal ingångar: 12 x

Antal utgångar: 8 x

Mått.: (B x H) 30 mm x 225 mm

Höjd: 225 mm

Bredd: 30 mm

Tillverkarnr.: 70101643

Trådlös laddningsfunktion: Nej

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D I/O Modul Industrial Ethernet Antal ingångar: 12 x Antal utgångar: 8 x Antal I

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D I/O Modul Industrial Ethernet Antal ingångar: 12 x Antal utgångar: 8 x Antal I

Beskrivning

Protokoll: PROFINET IO med Media Redundancy Protocol (MRP) Ethernet/IP med Device-Level-Ring (DLR), antal/typ: 4 x IO-Link Class A (X1 - X4) 4 x IO-Link klass B (X5 - X8) konfigurerbar som: max. 8 IO-link och 4 digitala ingångar max. 12 digitala ingångar max. 8 digitala utgångar och 4 digitala ingångar kortslutningssäkra

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifter
UL File Number: E223772
Display/kontroller
Led-visning: Se handbok
Vridreglage: Inställning av fältbussprotokollet
Elektriska data:
Nominell driftspänning 18... 30 V
Nominell spänning: 24 V/DC.
Strömförbrukning: typ. 180 mA
Tillåten strömbelastning: Max. 2 x 16 A per modul | (genomslingsström via L-kodad spänningsförsörjning) | summaström max. 9 A per modul
Galvanisk separering: MellanU s ochUL gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikalisk: M12, D-kodad
Protokoll: PROFINET IO med Media Redundancy Protocol (MRP) | Ethernet/IP med Device-Level-ring (DLR)
Överföringshastighet: 10/100 Mbit/s
In-/utgångar
Antal/typ: 4 x IO-link Class A (X1 - X4) | 4 x IO-Link klass B (X5 - X8) | kan konfigureras som: | max. 8 IO-link och 4 digitala ingångar | max. 12 digitala ingångar | max. 8 digitala utgångar och 4 digitala kortslutningingångar |
Sensorförsörjning: Max. 500 mA per port (X1 - X8) via L+ (PIN 1)
Utgångsström max. 500 mA per port (X1 - X8) via C/Q (PIN 4) | dessutom max. 2 A per port (X5 - X8) via UAux (PIN 2)
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Överensstämmelse med normer
KAPSLINGSKLASS EN 60529:2000
Fältbussstandard: Typ 1 enl. IEC 61131-2
Emission: EN 61000-6-4:2007+A1:2011
Immunitet: EN 61000-6-2:2005
Chocktålighet: EN 61131-2:2004
Omgivningsförhållanden
Omgivande temperatur: -20 ... 70 °C (-4... 158 °F)
Förvaringstemperatur: -40 70 °C (-40... 158 °F)
Kall starttemperatur: -40 °C (-40 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 2000 m
Stöt- och stöttålighet: 50 g, 11 ms, alla axlar
Vibrationstålighet: 15 g vid 5 - 500 Hz
Föroreningsgrad: 3
Mekaniska data:
Kontaktelement: Pa
Husets längd: 33,4 mm
Höljets bredd: 30 mm
Höjd 225 mm
KAPSLINGSKLASS IP65/IP67/IP69K
Anslutning: Strömförsörjning M12, L-kodad | fältbuss M12, D-kodad | in- /utgångar M12, A-kodad
Material
Kontakter: CuSn, guldpläterad | CuNi, guldpläterad
Hölje: Pressgjuten zink
Tätning: FKM
Vikt: 480 g.
Vridmoment fästskruvar 1 Nm
Vridmoment kabelförskruvning: Max. 0,5 Nm
Konstruktion: Fälthölje
Åtdragningsmoment för klämskruvar 0,5 Nm

Beskrivning

Version

Allmänna uppgifter
UL File Number: E223772
Display/kontroller
Led-visning: Se handbok
Vridreglage: Inställning av fältbussprotokollet
Elektriska data:
Nominell driftspänning 18... 30 V
Nominell spänning: 24 V/DC.
Strömförbrukning: typ. 180 mA
Tillåten strömbelastning: Max. 2 x 16 A per modul | (genomslingsström via L-kodad spänningsförsörjning) | summaström max. 9 A per modul
Galvanisk separering: MellanU s ochUL gränssnitt 1
Gränssnitt: Industrial Ethernet
Fysikalisk: M12, D-kodad
Protokoll: PROFINET IO med Media Redundancy Protocol (MRP) | Ethernet/IP med Device-Level-ring (DLR)
Överföringshastighet: 10/100 Mbit/s
In-/utgångar
Antal/typ: 4 x IO-link Class A (X1 - X4) | 4 x IO-Link klass B (X5 - X8) | kan konfigureras som: | max. 8 IO-link och 4 digitala ingångar | max. 12 digitala ingångar | max. 8 digitala utgångar och 4 digitala kortslutningingångar |
Sensorförsörjning: Max. 500 mA per port (X1 - X8) via L+ (PIN 1)
Utgångsström max. 500 mA per port (X1 - X8) via C/Q (PIN 4) | dessutom max. 2 A per port (X5 - X8) via UAux (PIN 2)
Överensstämmelse med direktivet
Elektromagnetisk kompatibilitet:
DIREKTIV 2014/30/EU: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Överensstämmelse med normer
KAPSLINGSKLASS EN 60529:2000
Fältbussstandard: Typ 1 enl. IEC 61131-2
Emission: EN 61000-6-4:2007+A1:2011
Immunitet: EN 61000-6-2:2005
Chocktålighet: EN 61131-2:2004
Omgivningsförhållanden
Omgivande temperatur: -20 ... 70 °C (-4... 158 °F)
Förvaringstemperatur: -40 70 °C (-40... 158 °F)
Kall starttemperatur: -40 °C (-40 °F)
Relativ luftfuktighet: Max. 95 %
Insatshöjd: 0... 2000 m
Stöt- och stöttålighet: 50 g, 11 ms, alla axlar
Vibrationstålighet: 15 g vid 5 - 500 Hz
Föroreningsgrad: 3
Mekaniska data:
Kontaktelement: Pa
Husets längd: 33,4 mm
Höljets bredd: 30 mm
Höjd 225 mm
KAPSLINGSKLASS IP65/IP67/IP69K
Anslutning: Strömförsörjning M12, L-kodad | fältbuss M12, D-kodad | in- /utgångar M12, A-kodad
Material
Kontakter: CuSn, guldpläterad | CuNi, guldpläterad
Hölje: Pressgjuten zink
Tätning: FKM
Vikt: 480 g.
Vridmoment fästskruvar 1 Nm
Vridmoment kabelförskruvning: Max. 0,5 Nm
Konstruktion: Fälthölje
Åtdragningsmoment för klämskruvar 0,5 Nm
