Name: Pepperl+Fuchs 278776 Sensor/ställdon-kontakt, konfektionerad M12 x 1 5 m Antal poler (RJ): 5, 5 1 st
Brand: Pepperl+Fuchs
SKU: 2630630
Availability: BackOrder

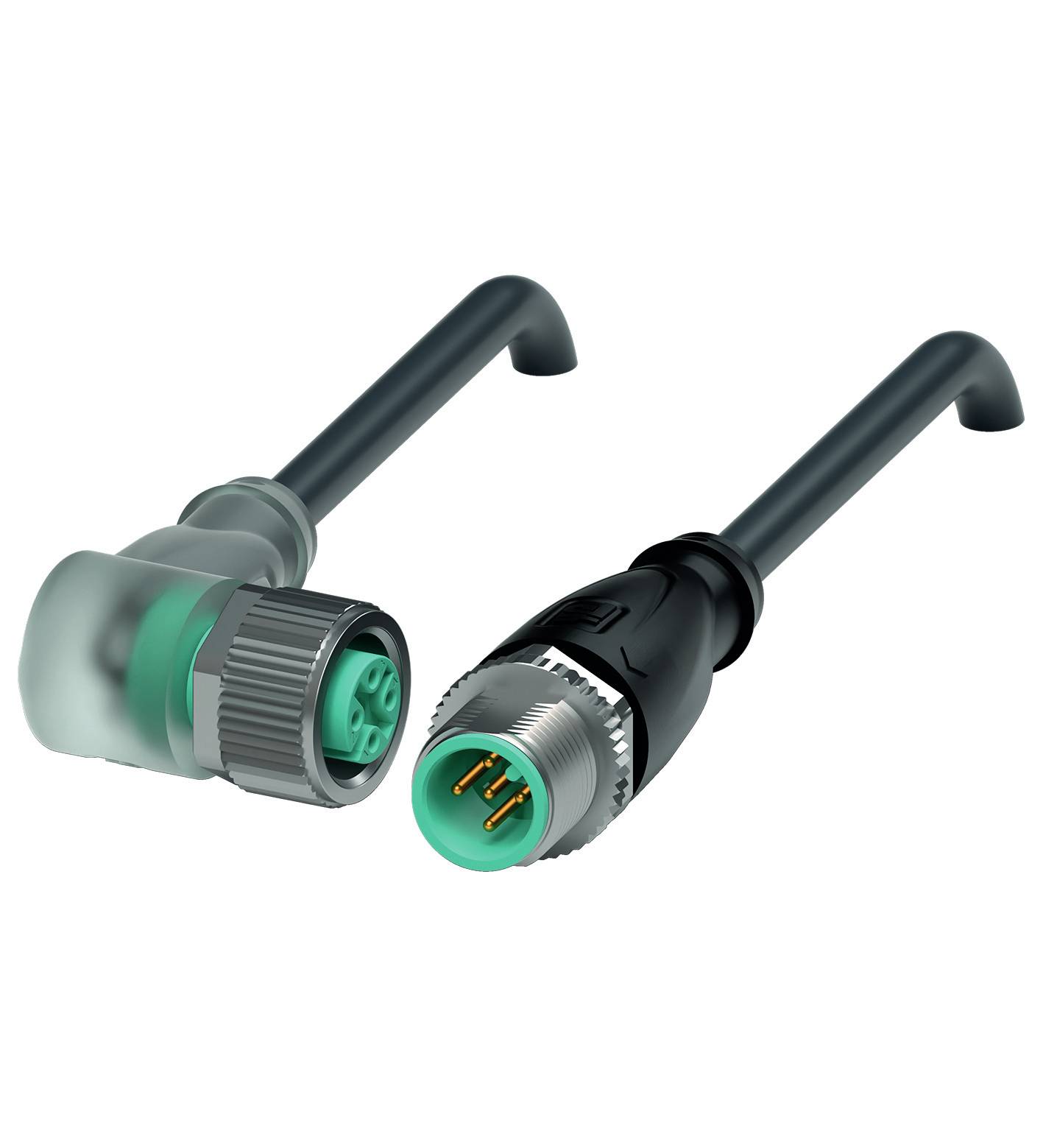

Två M12-kontakter, vänster en vinklad kontakt med grön insida, höger en rak kontakt med svarta detaljer, för industriell anslutning.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A

M12-hylsa, vinklad

Anslutningssida B

M12-kontakt, rak

Antal poler

Kabellängd

5 m

Datablad (PDF)

Leverans fre 13 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V15-W-E8W-BK5M-PUR-A-V15-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A: M12-hylsa, vinklad

Anslutningssida B: M12-kontakt, rak

Antal poler: 5
5

Kabellängd: 5 m

Mantelmaterial: PUR

Nominell spänning: 24 V/DC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 4.7 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: M12-uttag

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktyta: Au

max. Tvärsnitt: 0.34 mm²

: IP68
IP69

Egenskaper: A kodad

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 278776

Innehåll: 1 st

Kabel-Ø: 4.7 mm

Kabel-Ø till: 4.7 mm

Kabel-Ø-område: 4.7 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630630 Pepperl+Fuchs 278776 Sensor/ställdon-kontakt, konfektionerad M12 x 1 5 m Antal poler (RJ): 5, 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630630 Pepperl+Fuchs 278776 Sensor/ställdon-kontakt, konfektionerad M12 x 1 5 m Antal poler (RJ): 5, 5 1 st

Beskrivning

Anslutningskabel M12-uttag vinklad A-kodad LED 5-polig; på M12-kontakt rak A-kodad 5-polig, PUR-kabel; svetssprutbeständig svart, UL-godkänd,; dragkedjor-lämplig, Torsionlämpad; längd 5 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Vinklad Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadDisplay/kontrollerLed grön: DriftindikeringLed gul: Funktionsindikering stift 4Led vit: Funktionsindikering stift 2Elektriska data:Driftspänning: Max. 24 V DC -20 % / +25 %Driftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101BRANDFARLIGHET UL 1581; DIN EN 60332-2-2HALOGENFRIHET DIN VDE 0472-815 | IEC 60754-1MIKROMOTSTÅNDSFÖRMÅGA: DIN EN 50525-2-21 / DIN VDE 0282-10Hydrolysbeständighet: Din en 50525-2-21Tillstånd och certifikatUL-GODKÄNNANDE: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL File Number: E231213OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -25... 80 °C (-13 ... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100Kapslingsklass IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 6 Manteldiameter 4,7 mm Böjradie > : 10 x ledningsdiameter, rör | > 5 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 80 N/300 mm Mantelfärg: Svart (liknande RAL 9005) Antal ledare 5 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart | tråd 5: Grå Ledaruppbyggnad 42 x 0,1 mm Ø Längd: 5 m Kabelkorttecken: Li F 9Y 11Y 5 x 0,34Funktion för pråpning Lpketzcykler: Min. 5000000 Förfaringshastighet: Max. 3,3 m/s. Förfarandeväg: Max. 5 m. Acceleration: Max. 5 m/s2 Torsioncykler: Min. 1000000 Torsionsvridning: ± 180°/m.MaterialLABS-frihet: JaHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, transparent/svart Tätning: FKM Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP Motståndskraft mot svetssprutande: Ja Kemisk beständighet: Bra Oljebeständighet: Ja Kylsmörjmedelstålighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet FT2
