Name: Pepperl+Fuchs 240004-100024 Sensor/ställdon-kontakt, konfektionerad M12 x 1 10 m Antal poler (RJ): 5 1 st
Brand: Pepperl+Fuchs
SKU: 2630953
Availability: BackOrder

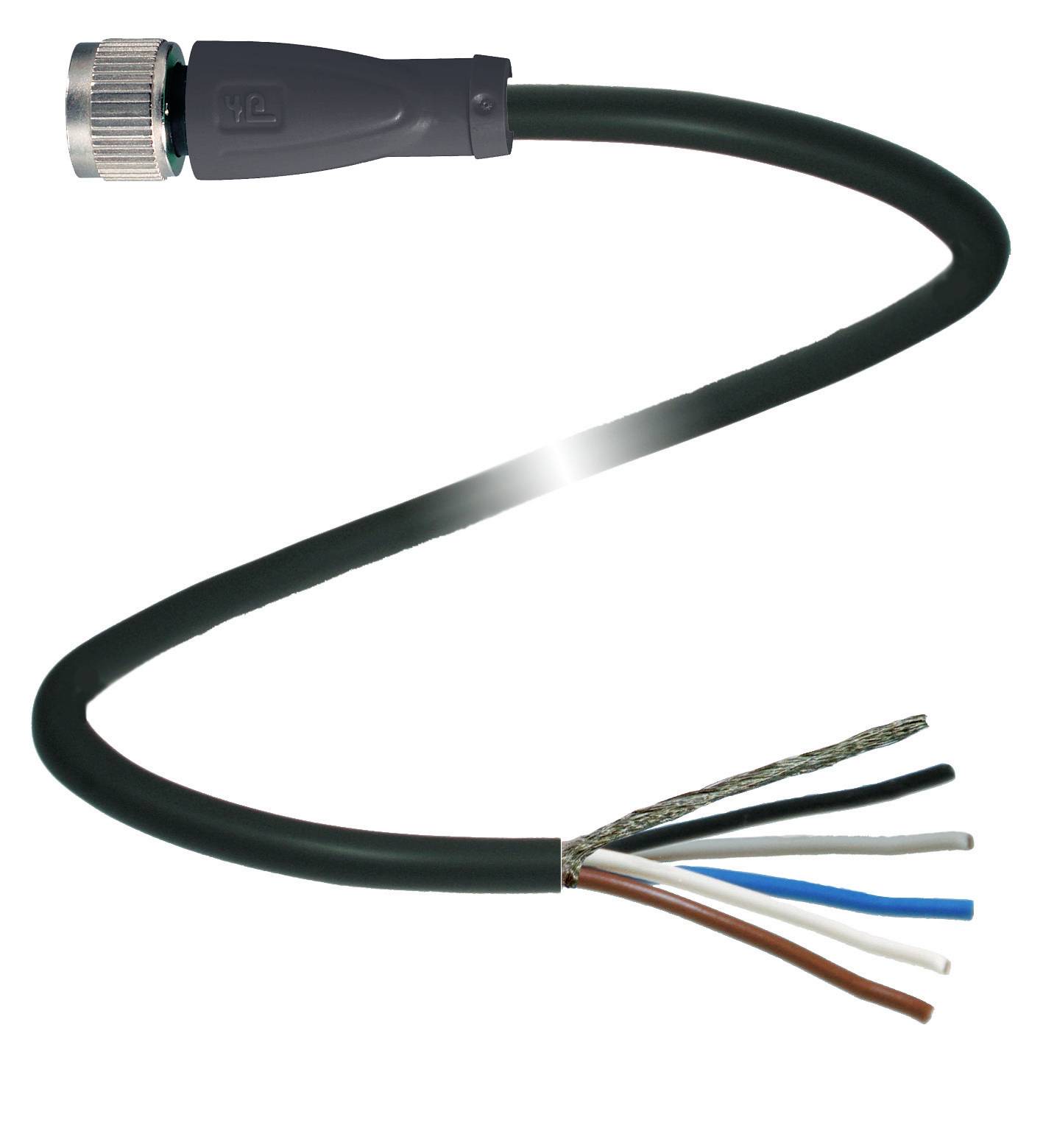

Svart, böjd kabel med en rund kontakt på ena änden och flera frilagda trådar på den andra änden.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A

M12-hylsa, rak

Anslutningssida B

Kabel, öppna ändar

Antal poler

Kabellängd

10 m

Datablad (PDF)

Leverans tis 8 dec.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (712,00 kr / stycken)

712,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V15-G-BK10M-PUR-U/ABG

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A: M12-hylsa, rak

Anslutningssida B: Kabel, öppna ändar

Antal poler: 5

Kabellängd: 10 m

Mantelmaterial: PUR

Nominell spänning: 60 V/DC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 6 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Jack

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Au (guld)

Kontaktyta: Au (guld)

max. Tvärsnitt: 0.34 mm²

: IP67
IP68
IP69

Egenskaper: Kabelspår

Min. temperatur: -40 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 240004-100024

Innehåll: 1 st

Kabel-Ø: 6 mm

Kabel-Ø till: 6 mm

Kabel-Ø-område: 6 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630953 Pepperl+Fuchs 240004-100024 Sensor/ställdon-kontakt, konfektionerad M12 x 1 10 m Antal poler (RJ): 5 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630953 Pepperl+Fuchs 240004-100024 Sensor/ställdon-kontakt, konfektionerad M12 x 1 10 m Antal poler (RJ): 5 1 st

Beskrivning

Kabeluttag M12 rak A-kodad, 5-polig, PUR-kabel svart, avskärmad, UL-godkänd, Lämplig för dragkedjor, längd 10 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Antal poler: 5 Kodning: A-kodadKontaktdon 2 Anslutning: Fri kabeländeElektriska data:Driftspänning: Max. 48 V AC / 60 V DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101BRANDFARLIGHET UL 1581; DIN EN 60332-2-2Halogenfrihet din VDE 0472-815Tillstånd och certifikatUL-godkännande: CURus AWM 20549/10493 80 °C 300V FT2 (kabel)OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 80 °C (-40... 176 °F) Kabel, rörlig: -25... 80 °C (-13 ... 176 °F)Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längddel Kontaktcykler: Min. 100 Skärmning: Skärm på skruvförbandKAPSLINGSKLASS: IP67 / IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 6 Manteldiameter 6 mm Böjradie > : 10 x ledningsdiameter, rör | > 5 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 60 N/100 mm Mantelfärg: Svart (liknande RAL 9005) Antal ledare 5 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart | tråd 5: Grå Ledaruppbyggnad 42 x 0,1 mm Ø Skärm: Cu-flätad, förtennad, 85 % täckning Längd: 10 m Kabelkorttecken: Li F 9Y C11Y 5 x 0,34Funktion för pråpning Lpketzcykler: Min. 2000000 Förfaringshastighet: Max. 3 m/s. Förfarandeväg: Max. 5 m. Acceleration: Max. 5 m/s2materialHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Kontaktyta: Au Brandfarlighet V-2Kabel Mantel: PUR på polyeterbas Ledarisolering PP UV-beständighet: Ja Kemisk beständighet: Bra Oljebeständighet: Ja Kylsmörjmedelstålighet: Ja Mikrobeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet FT2
