Name: Pepperl+Fuchs 233483 Sensor/ställdon-kontakt, konfektionerad M12 x 1 7.5 m Antal poler (RJ): 4, 4 1 st
Brand: Pepperl+Fuchs
SKU: 2630322
Availability: BackOrder

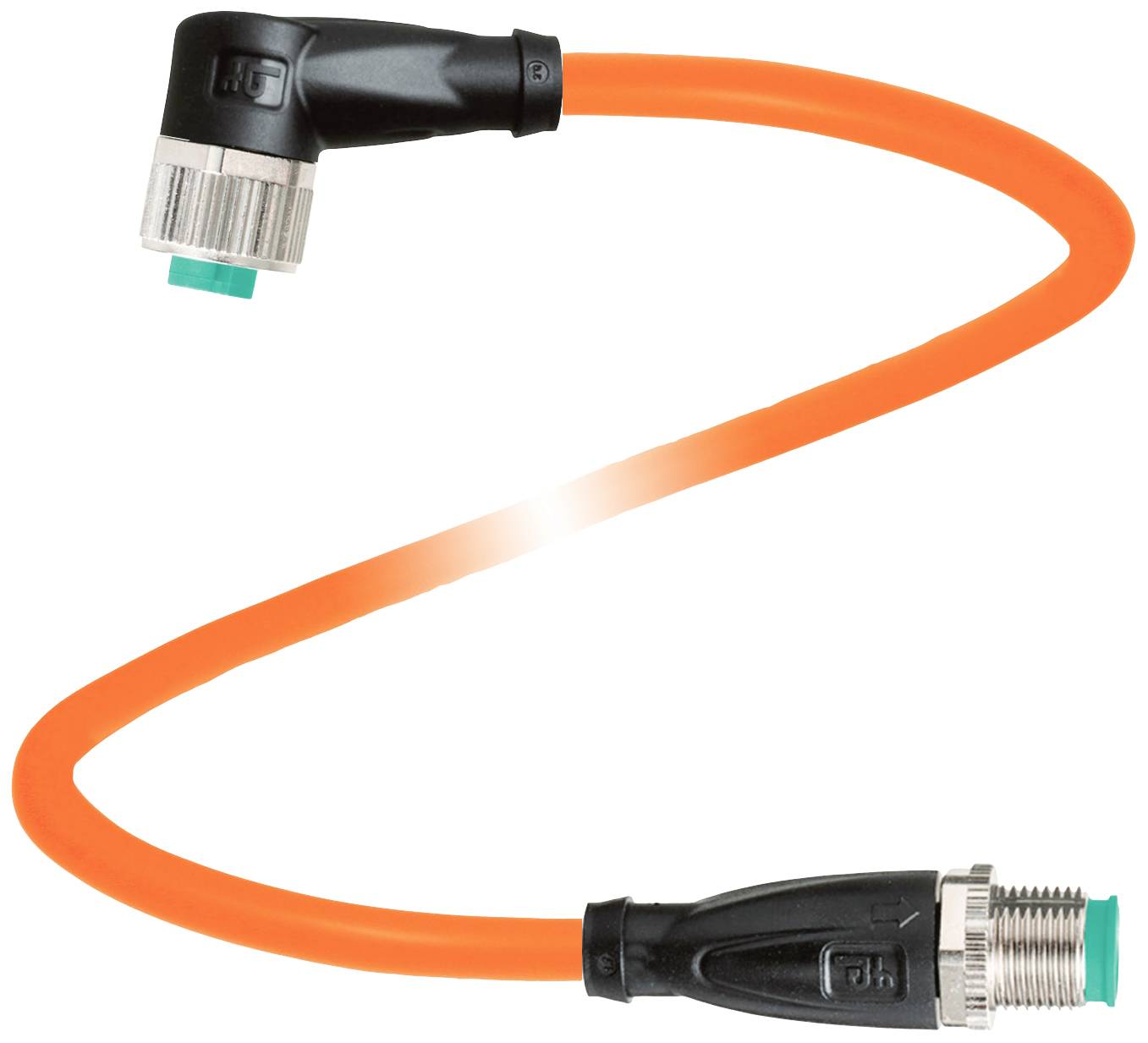

En orange kabel med en vinklat kontakt till vänster och en rak kontakt till höger.

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A

M12-hylsa, vinklad

Anslutningssida B

M12-kontakt, rak

Antal poler

Kabellängd

7.5 m

Datablad (PDF)

Leverans fre 13 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (760,00 kr / stycken)

760,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Typ: V1-W-OR7,5M-POC-V1-G

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Anslutningssida A: M12-hylsa, vinklad

Anslutningssida B: M12-kontakt, rak

Antal poler: 4
4

Kabellängd: 7.5 m

Mantelmaterial: POC

Nominell spänning: 250 V DC/AC

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Ytter-Ø: 4.8 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: M12-uttag

Gängtyp anslutningssida: M12 x 1

Gäng-typ kabelanslutning och montering: M12 x 1

Kodning: A

Kontaktmaterial: Au

Kontaktyta: Au

max. Tvärsnitt: 0.34 mm²

: IP68
IP69

Egenskaper: Eldbeständig
oljebeständig
TPE
Halogenfri
hydrosylbeständig
Kabelspår
Beständig mot svetsloppor

Min. temperatur: -40 °C

Max. temperatur: 150 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 233483

Innehåll: 1 st

Kabel-Ø: 4.8 mm

Kabel-Ø till: 4.8 mm

Kabel-Ø-område: 4.8 mm (max)

Trådlös laddningsfunktion: Nej

Kabeldiameter (specifikationer): 0,34 mm²

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 2630322 Pepperl+Fuchs 233483 Sensor/ställdon-kontakt, konfektionerad M12 x 1 7.5 m Antal poler (RJ): 4, 4 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2630322 Pepperl+Fuchs 233483 Sensor/ställdon-kontakt, konfektionerad M12 x 1 7.5 m Antal poler (RJ): 4, 4 1 st

Beskrivning

Anslutningskabel M12-hylsa till M12-kontakt A-kodad, 4-polig, TPE-kabel svettresistent orange, längd: 7,5 m.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.

Version

Allmänna uppgifterKontaktdon 1 Anslutning: Uttag Konstruktion M12 Utförande: Vinklad Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadKontaktdon 2 Anslutning: Kontakt Konstruktion M12 Utförande: Rak Regling: Skruvförbindelse Poltal 4 Kodning: A-kodadElektriska data:Driftspänning: Max. 250 V AC/DCDriftström: Max 4 A.ÖverensstämmelseKapslingsklass EN 60529Kontaktanslutning: Kontaktdon M12 x 1: IEC 61076-2-101BRANDFARLIGHET: IEC 60332-1-2, ISO 14572, ISO 6722Halogenfri IEC 60754-2Hydrolysbeständighet: ISO 6722Oljebeständighet: ISO 14572OmgivningsförhållandenOmgivningstemperatur Stickkontakt: -40... 90 °C (-40... 194 °F) Kablar, fast monterade: -40 ... 120 °C (-40... 248 °F) för 20000 h | -40... 150 °C (-40... 302 °F i 3000 h. Kabel, rörlig: -15... 120 °C (5... 248 °F) för 20000 h | -15... 150 °C (5... 302 °F i 3000 h.Föroreningsgrad: 3Mekaniska data:Anslutningsdon Åtdragningsmoment: 0,6 Nm Vibrationsskydd: Tillgängligt Verktygsmontering: Längdsida och sexkantsmutter SW = 14 mm Kontaktcykler: Min. 100Kapslingsklass IP68 / IP69Kabel: Enligt IEC/en 60228 (din VDE 0295) klass 5 Manteldiameter 4,8 mm Böjradie > : 10 x ledningsdiameter, rör | > 10 x ledningsdiameter, fast installerad Mantelhäftspets: Max. 50 N/300 mm Mantelfärg: orange (liknande RAL 2003) Antal ledare 4 Ledningstvärsnitt 0,34 mm2 Ledarfärg: Tråd 1: brun | tråd 2: Vit | tråd 3: Blå | tråd 4: Svart Ledaruppbyggnad 19 x 0,16 mm Ø Längd: 7,5 m Kabelkorttecken: Li 7Y 41X 4 x 0,34Funktion för pråpning Torsioncykler: Min. 300000 Torsionspänning: ± 360°/ 30 cmMaterialLABS-frihet: JaHalogenfrihet: JaAnslutningsdon Skruvförbindelse: Pressgjuten zink, förnicklad Handtag: TPU, svart Tätning: FKM Kontaktyta: Au Brandfarlighet V-2Kabel Mantel POC Ledarisolering: ETFE Beständighet mot svetsloppning: Ja Motståndskraft mot svetssprutande: Ja Oljebeständighet: Ja Hydrolysbeständighet: Ja Brandfarlighet: Flamhärdig Molkullar sammankopplad: Ja
