Name: Motrona 7379.5023.CO 7379.5023.CO Signalomvandlare 1 st
Brand: Motrona
SKU: 3805213
Availability: BackOrder

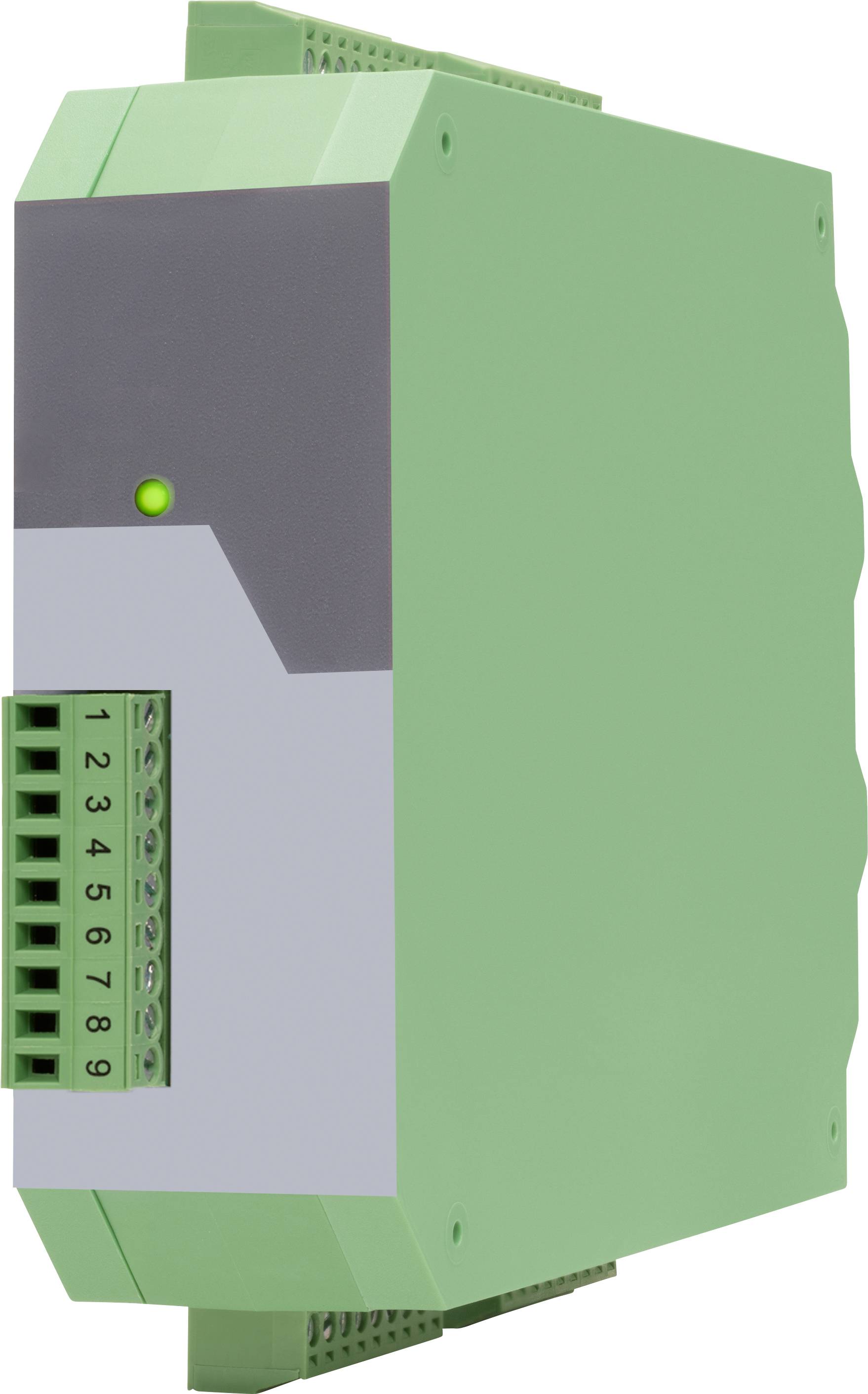

Grön DIN-skenstyrenhet för industri med frontterminalblock, statusled och grå frontplatta på vit bakgrund.

Typ av produkt

Signalomvandlare

Ingångssignal max. (ström)

2 mA

Ingångssignal max. (spänning)

30 V

Typ

7379.5023.CO

Mått.

(L x B x H) 140 x 34 x 109 mm

Datablad (PDF)

Leverans tors 12 nov.

Antal

Styck

Toal (4 152,00 kr / stycken)

4 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

AWG 16
Spänningsförsörjning - skyddskrets: Polvändningsskydd
Kontrollingångar - antal: 3
Control-ingångar - responstid: Ca 1 ms
Control-ingångar - överföringstid (IO Link): Alla ca 1 ms - (IO Link cykeltid)
Kontrollingångar - belastning: Max. 2 mA vid 24VDC
Kontrollutgångar - antal: 2
Control-utgångar - responstid: Min. 1 ms
IO-Link – enhet / Specification: Device / IO Link V1.1
IO-Link – bithastighet: COM 3 (230,4 kbit/s)
IO-Link – port Class: Typ A.
IO-Link – cykeltid: Min. 1 ms
IO-link – Datambredd: 6 byte (1 x 4 byte (ingångdata) + 1byte (”CO” status) + 1 byte
Indikatorer - funktion: 1x LED grön för driftberedskap eller IO Link status (tillval ”CO”)
Hölje - material: Plast
Hölje - montering: På 35 mm din-skena
Hölje - mått (B x H x D): 34 x 100 x 131 mm
Hölje (utan anslutningar) - vikt: Ca 160 g.
Hölje (utan anslutningar) - skyddsklass IP20
Omgivningsförhållanden – höjdnivå: Max. 2000 m ü.NN
Omgivningstemperatur - luftfuktighet: Max. 80 % relativ luftfuktighet till 30 °C.
Kontrollingångar – (endast med alternativ ”CO”) format: HTL, PNP (Low 0 … 3 V, High 9 … 30 V)
Givarmatning - utgångsspänning: 5 VDC och 24 VDC (ca1 V mindre än ingångsspänning)
Givarförsörjning - utgångsström max. 125 mA
Givarmatning – IO Link Masterport: Min. 200 mA
SSI-gränssnitt - SSI in- /utgång: TTL differentiell (RS422)
SSI-gränssnitt - spår: Klocka, /klocka, data, /data
SSI-gränssnitt - konfiguration: Master eller Slave
SSI-gränssnitt – format: Binärkod eller gray-kod
SSI-gränssnitt - frekvensområde 100 kHz - 2 MHz (inställbar)
SSI-gränssnitt - upplösning: 10 … 32 bitar
SSI-gränssnitt - belastning: RI = ca 13 kOhm
Kontrollutgångar (beroende på ”Sampling Time (s)”-inställning) – överföringstid (IO Link): Alla ca 1 ms – (IO Link cykeltid)

Typ: 7379.5023.CO

Typ av produkt: Signalomvandlare

Ingångssignal max. (ström): 2 mA

Ingångssignal max. (spänning): 30 V

Mått.: (L x B x H) 140 x 34 x 109 mm

Anslutning: Skruvklämma

Utgångssignal (spänning): 5 - 30 V (je nach Spannung an Com+), PNP

Utgångssignal (ström): max. 100 mA je Ausgang (bei externer Com+ Versorgung!)

Driftspänning: 18 - 30 V/DC

Driftspänning max.: 30 V/DC

Driftspänning (min.): 18 V/DC

Ingångssignal (spänning): Low 0 … 3 V. High 9 … 30 V

Innehåll: 1 st

Konfiguration: Programvara

Bredd: 34 mm

Höjd: 109 mm

Längd: 140 mm

Strömförbrukning: 75 mA

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -20 °C

Matningsspänning (mun.): 24 V/DC

Försörjningspänning U(B): 12 ... 30 VDC

Tvärsnitt flexibelt (max.): 1.5 mm²

Tvärsnitt styv (max.): 1.5 mm²

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3805213 Motrona 7379.5023.CO 7379.5023.CO Signalomvandlare 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3805213 Motrona 7379.5023.CO 7379.5023.CO Signalomvandlare 1 st

Beskrivning

Signalomvandlare med SSI-ingång och IO-link-gränssnitt för Singleturn- och Multiturn-rotationsgivare. Omvandlaren med CO-alternativet har dessutom 3 kontrollingångar och 2 kontrollutgångar. Denna IO- Link-kopplare möjliggör överföring av SSI-signaler till ett IO-link-baserat system. Dessutom finns en USB-anslutning via vilken konverterade data också kan läsas av. Apparatreparationer sker enkelt - antingen via USB-gränssnittet eller via IO-link med vanliga Engineering-verktyg.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
