Name: Joy-it Stegmotor Nema23-04cl 3 Nm 4.2 A 4.2 A Axel-diameter: 8 mm
Brand: Joy-it
SKU: 2148833
Availability: InStock

Stegmotor och blå kylare i närbild. Motorn har flera trådar som leder till kylaren, vilket tyder på en elektrisk anslutning.

Svart elmotor med synlig metallaxel till höger. Två kablar sticker ut till vänster.

Metallplatta med en central, rund magnet, omgiven av fyra skruvar i hörnen. Lämplig för industriella tillämpningar.

En rektangulär sensor med svart hölje, fyra synliga skruvar i hörnen och en kabel som leder ut från undersidan.

Stegmotor och blå stegmotordrivare med tabell för mikrostegsinställningar, visar switch-inställningar och anslutningskontakter.

1/5

Datablad (PDF)

Snabb leverans tis 13 okt.

21 Styck

Antal

Styck

Toal (1 672,00 kr / stycken)

1 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

NEMA 23 - Close loop - 4,2 A - 1 Nm

Hög produktkvalitet
Inkl. fältorienterad regulator
Sluten reglerkrets inkl. regulator med styrkod
Closed Loop motordrivkrets
57SHD4931-20BQ

Tekniska specifikationer

Axelmått
Ø 7,5 x 18 mm (enkelaxel)
Specifikation
57SHD4931-20BQ
Anslutningstyp
2 kablar (motor), 1 kabel
Steg per varv
200
Egenskaper
Sluten regleringskrets, med regulator med styrkod
Mått
56 x 56 x 120 mm
Detta ingår i leveransen
NEMA23-04CL stegmotor, Closed loop motordrivkrets
Prestandaegenskaper
Hållmoment
3 Nm
Nominell spänning
3,15 V
Nominell ström
4,2 A
Stegvinkel
1,8°
Antal faser
2
Fasmotstånd
0,75 Ω
Fasinduktor
2,8 mH
Isoleringsmotstånd
500 V DC
Isoleringsklass
B (130°)
Tröghetsmoment
650 g
cm²
Kugghjulmoment
0,1 Nm
tillåten. Temperatur
-10°C- 50°C.

Vinkel: 1,80°

Hållmoment: 3 Nm

Max. fasström: 4.2 A

Axel-Ø: 8 mm

Axellängd: 18 mm

Tillverkarnr.: Nema23-04cl

Typ: Nema23-04cl

Bredd: 56 mm

Flänsmått: 56 mm

Nominell ström: 4.2 A

Nominell spänning: 3.15 V

Faser: 2

Axel-Ø: 8 mm

Nominellt vridmoment: 3 Nm

Motorlängd: 56 mm

Max. omgivningstemperatur: 50 °C

Min. omgivningstemperatur: -10 °C

Typ av produkt: Stegmotor

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Axel-Ø

Hållmoment

Max. fasström

Joy-it Stegmotor Nema23-04cl 3 Nm 4.2 A 4.2 A Axel-diameter: 8 mm

Artikelnr.:2148833

Snabb leverans tis 13 okt.

21 StyckConrad Electronic

Denna artikel

8 mm

3 Nm

4.2 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 672,00 kr^*

Joy-it Stegmotor NEMA 23-01 NEMA 23-01 3 Nm 4.2 A Axel-diameter: 8 mm

Artikelnr.:1597326

Snabb leverans tis 13 okt.

33 StyckConrad Electronic

8 mm

3 Nm

4.2 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

632,00 kr^*

Joy-it Stegmotor NEMA-17-01 NEMA-17-01 0.4 Nm 1.68 A Axel-diameter: 5 mm

Artikelnr.:1597325

Snabb leverans tis 13 okt.

174 StyckConrad Electronic

5 mm

0.4 Nm

1.68 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

263,20 kr^*

Joy-it Stegmotor NEMA17-02 NEMA17-02 0.4 Nm 1.68 A Axel-diameter: 5 mm

Artikelnr.:1665583

Snabb leverans tis 13 okt.

24 StyckConrad Electronic

5 mm

0.4 Nm

1.68 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

271,20 kr^*

Joy-it Stegmotor Nema17-04 0.45 Nm 1.5 A 1.5 A Axel-diameter: 4.5 mm

Artikelnr.:2148834

Snabb leverans tis 13 okt.

169 StyckConrad Electronic

4.5 mm

0.45 Nm

1.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

Joy-it Stegmotor Nema17-05GM Nema17-05GM 1.68 Nm 1.68 A 1.68 A Axel-diameter: 8 mm

Artikelnr.:2148836

Snabb leverans tis 13 okt.

99 StyckConrad Electronic

8 mm

1.68 Nm

1.68 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Joy-it Stegmotor Nema23-02 Nema23-02 1.2 Nm 2.5 A 2.5 A Axel-diameter: 6.35 mm

Artikelnr.:2148832

Snabb leverans tis 13 okt.

81 StyckConrad Electronic

6.35 mm

1.2 Nm

2.5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

247,20 kr^*

Joy-it Stegmotor Nema23-03 3 Nm 3 A 3 A Axel-diameter: 7.5 mm

Artikelnr.:2148835

Snabb leverans tis 13 okt.

14 StyckConrad Electronic

7.5 mm

3 Nm

3 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

520,00 kr^*

Joy-it Stegmotor Nema34-01 11 Nm 5 A 5 A Axel-diameter: 14 mm

Artikelnr.:2149129

Snabb leverans tis 13 okt.

33 StyckConrad Electronic

14 mm

11 Nm

5 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

1 032,00 kr^*

Joy-it Stegmotor nema14-01 0.1 Nm 0.4 A 0.4 A Axel-diameter: 5 mm

Artikelnr.:2142507

Snabb leverans tis 13 okt.

37 StyckConrad Electronic

5 mm

0.1 Nm

0.4 A

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

183,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 2148833 Joy-it Stegmotor Nema23-04cl 3 Nm 4.2 A 4.2 A Axel-diameter: 8 mm

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2148833 Joy-it Stegmotor Nema23-04cl 3 Nm 4.2 A 4.2 A Axel-diameter: 8 mm

Beskrivning

Denna NEMA-23-motor förenar fördelarna med stegmotor- och servomotorteknik. Den har en sluten reglerkrets med en sensor som ökar noggrannheten i positioneringen och inom ramen för de fysiska möjligheterna förhindrar en stegförlust.

Ingår i leveransen

Motor, motordrivkrets

Beskrivning

Ingår i leveransen

Motor, motordrivkrets

Köps ofta tillsammans

(^*Alla priser är exkl. moms.)

Denna artikel

Joy-it Stegmotor Nema23-04cl 3 Nm 4.2 A 4.2 A Axel-diameter: 8 mm

Conrad Electronic

1 672,00 kr^*

Motraxx SR550SA-27165S-75 Universal-elmotor borstad

Conrad Electronic

151,20 kr^*

Totalbelopp:

1 823,20 kr^*

Köps ofta tillsammans

(^*Alla priser är exkl. moms.)

Denna artikel

Joy-it Stegmotor Nema23-04cl 3 Nm 4.2 A 4.2 A Axel-diameter: 8 mm

Conrad Electronic

1 672,00 kr^*

Motraxx SR550SA-27165S-75 Universal-elmotor borstad

Conrad Electronic

151,20 kr^*

Totalbelopp:

1 823,20 kr^*

Vilken typ av Stegmotorer, servomotorer letar du efter?

Servomotor

Fler intressanta produkter

(^*Alla priser är exkl. moms.)

Joy-it Stegmotor Nema23-02 Nema23-02 1.2 Nm 2.5 A 2.5 A Axel-diameter: 6.35 mm

Conrad Electronic

247,20 kr^*

Joy-it Stegmotor Nema34-01 11 Nm 5 A 5 A Axel-diameter: 14 mm

Conrad Electronic

1 032,00 kr^*

Joy-it Stegmotor nema14-01 0.1 Nm 0.4 A 0.4 A Axel-diameter: 5 mm

Conrad Electronic

183,20 kr^*

Cliff FMJ7201FB1 Drivmotor 240 V 3 U/min Axel-diameter: 7 mm

Conrad Electronic

191,20 kr^*

Joy-it Stegmotor NEMA-FLAT02 0.016 Nm 0.5 A 0.5 A Axel-diameter: 4 mm

Conrad Electronic

263,20 kr^*

Joy-it Stegmotor nema17-03 0.2 Nm 1.2 A 1.2 A Axel-diameter: 5 mm

Conrad Electronic

135,20 kr^*

Joy-it Stegmotor NEMA-17-01 NEMA-17-01 0.4 Nm 1.68 A Axel-diameter: 5 mm

Conrad Electronic

263,20 kr^*

Joy-it Stegmotor Nema17-04 0.45 Nm 1.5 A 1.5 A Axel-diameter: 4.5 mm

Conrad Electronic

167,20 kr^*

Joy-it SBC-MD-DM860H Stegmotordrivare

Conrad Electronic

472,00 kr^*

Joy-it Stegmotor NEMA08-05HS 0.016 Nm 0.6 A 0.6 A Axel-diameter: 5 mm

Conrad Electronic

255,20 kr^*

Joy-it Stegmotor NEMA17-02 NEMA17-02 0.4 Nm 1.68 A Axel-diameter: 5 mm

Conrad Electronic

271,20 kr^*

Joy-it Stegmotor NEMA34-02 NEMA34-02 3.8 Nm 5 A 5 A Axel-diameter: 14 mm

Conrad Electronic

520,00 kr^*

Joy-it Stegmotor NEMA17-06 0.59 Nm 2 A 2 A Axel-diameter: 5 mm

Conrad Electronic

199,20 kr^*

Joy-it Stegmotor NEMA-FLAT01 0.06 Nm 0.8 A 0.8 A Axel-diameter: 4 mm

Conrad Electronic

271,20 kr^*

Joy-it Stegmotor NEMA 23-01 NEMA 23-01 3 Nm 4.2 A Axel-diameter: 8 mm

Conrad Electronic

632,00 kr^*

Joy-it Stegmotor NEMA08-01 16 Nm 0.6 A 0.6 A Axel-diameter: 4 mm

Conrad Electronic

247,20 kr^*

Emis Stegmotor E7123-0140 E7123-0140 1.10 Nm 0.7 A Axel-diameter: 6.35 mm

Conrad Electronic

440,00 kr^*

Emis Stegmotor E7126-0740 E7126-0740 1.65 Nm 2.2 A Axel-diameter: 6.35 mm

Conrad Electronic

952,00 kr^*

-27%

Cliff Stegmotor FMJ7301CH 32 mA 32 mA Axel-diameter: 3 mm

Conrad Electronic

295,20 kr

215,20 kr^*

Joy-it Stegmotor NEMA08-04LA 0.24 A 0.24 A Axel-diameter: 3 mm

Conrad Electronic

520,00 kr^*

Joy-it Stegmotor Nema17-05GM Nema17-05GM 1.68 Nm 1.68 A 1.68 A Axel-diameter: 8 mm

Conrad Electronic

440,00 kr^*

Joy-it Stegmotor NEMA08-03 0.022 Nm 0.6 A 0.6 A Axel-diameter: 4 mm

Conrad Electronic

207,20 kr^*

Joy-it Stegmotor NEMA17-07GM 0.44 Nm 1.68 A 1.68 A Axel-diameter: 8 mm

Conrad Electronic

600,00 kr^*

Joy-it Stegmotor nema14-02 0.15 Nm 0.75 A 0.75 A Axel-diameter: 4.5 mm

Conrad Electronic

183,20 kr^*

Joy-it Stegmotor Nema23-03 3 Nm 3 A 3 A Axel-diameter: 7.5 mm

Conrad Electronic

520,00 kr^*

Joy-it CNC axelstyrning

Conrad Electronic

303,20 kr^*

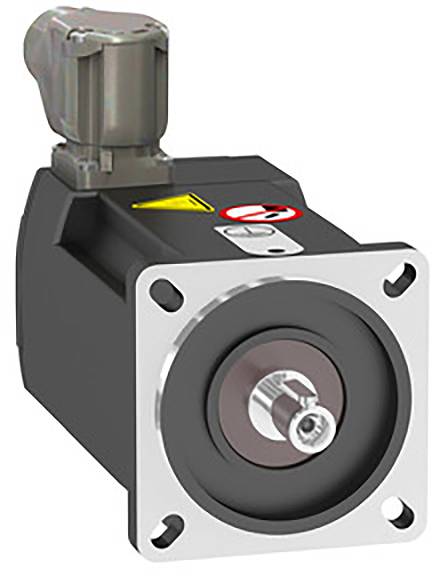

Schneider Electric Stegmotor BMP0701R3NA2A BMP0701R3NA2A
