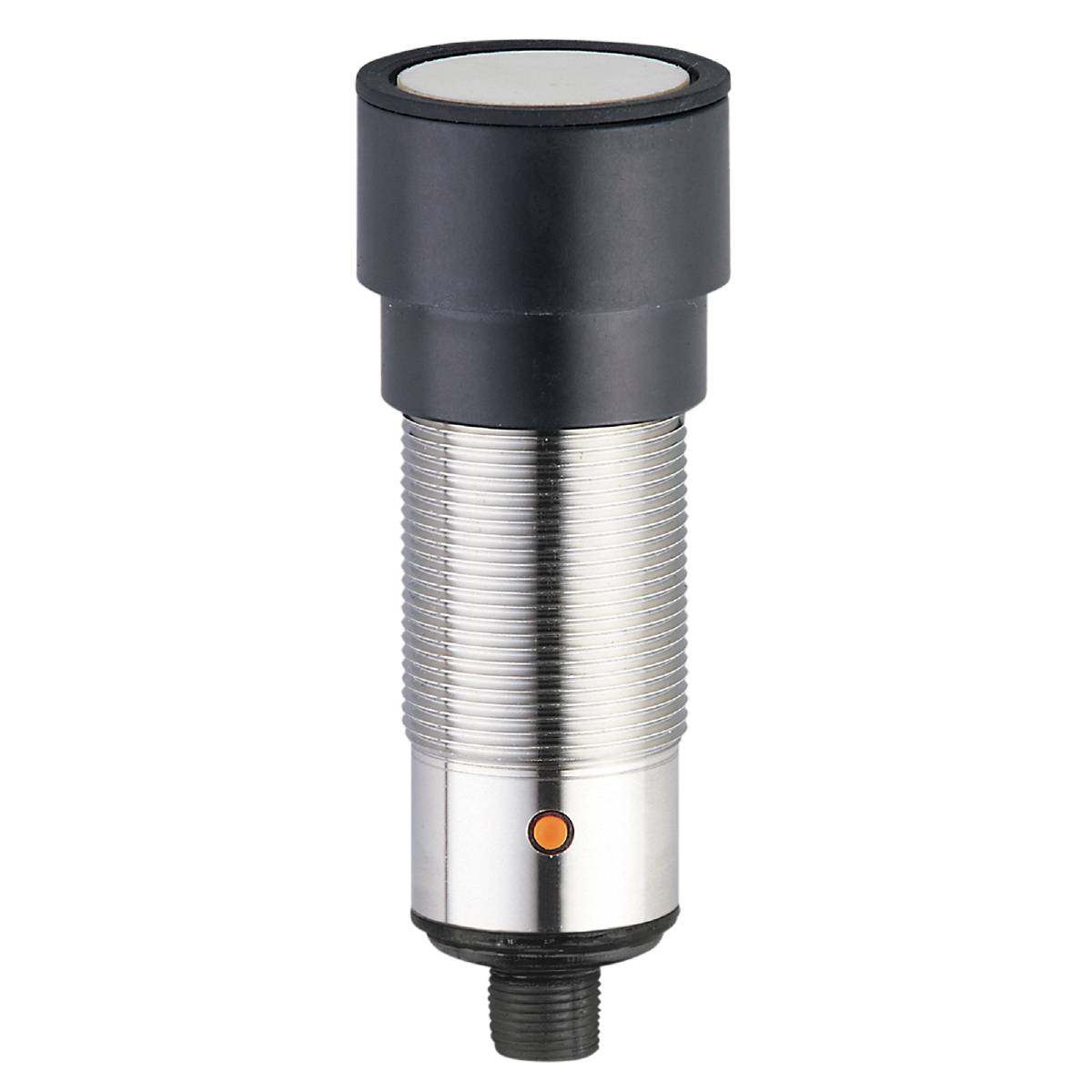

ifm Electronic Ultraljudsknapp Ultraljud M30 PNP UIT504
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Ultraljudsknapp
Driftspänning max.
30 V/DC
Utgångar
PNP
Avkänningsavstånd (max.)
6000 mm
Utförande
Ultraljud
Datablad (PDF)
Antal
Toal (7 192,00 kr / stycken)
7 192,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Beröringsfri sensor
- Mycket stort registreringsområde
- Intuitiv inställning av täckningsområdet med en knapptryckning eller IO-link
- Väl synlig LED för visning av kopplingstillstånd och eko
- Utgångsfunktion slutare/öppnare kan programmeras
- Beröringsfri registrering oberoende av färg, öppenhet eller objektets ytförhållande
- Ljudstyrets bredd kan ställas in via IO-link
Viktig information!
Tekniska specifikationer
- Mått [mm]: M30 x 1,5 / L = 103,8
- Analog utgång ström [mA]: 4...20
- Svarstid [ms] < : 600; (analog utgång)
- Antal analoga utgångar: 1
- Antal digitala utgångar: 1
- Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
- Visning: Kopplingstillstånd: 2 x LED, gul; eko: 1 x LED, grön
- IO-Link revision: 1.1
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -20...70
- Repeterbarhet: 1 %
- Vridmoment [Nm]: 100
- Upplösning [mm]: 3
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; IO-link
- Nödvändiga masterportaler: A
- < 0,3
- Driftspänning [V] 10...30 DC
- Blindzon [mm]: 350
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 100
- Elektriskt utförande: PNP
- Hölje: Gängning
- Totalt antal utgångar 2
- Vikt [g]: 242.500
- Gängat namn: M30 x 1,5
- Information om noggrannhet/avvikelse: De angivna värdena uppnås efter en uppvärmningstid på minst 20 minuter
- < Hysteres [%]: 3
- IO-link-funktioner (cyklisk): Programspecifik markering; drifttidsmätare
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -30...80
- Linearitetsfel analogutgång [%] <: 3
- Max. Avvikelse från 90° vinkel sensor / objekt [°]: ± 4
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2,2
- Min./max. Processcykeltid [ms]: 3.2
- MTTF: 102
- Öppningsvinkel cylindrisk [°]: 15 (±2)
- Parametrering: Hysteres / fönster; andra kopplingspunkt; på- och urkopplingsfördröjning; inkopplingsprocesser; teach-funktion; ljus- /mörkertillslagning
- Profiler: smart sensor: Device identification; Multi-channel, two setpoint switching sensor, typ 0 Generic Profiled sensor; process data variabel; Device diagnos; Teach Channel
- Avstånd mellan strömbrytare [mm]: 350...6000; (Target: 400 x 400 )
- Brytfrekvens DC [Hz]: 1
- Brytpunktsdrift [%]: -5...5
- Kapslingsklass: IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
- Strömupptagning [mA] < 30
- Teach-funktion: Ja
- Temperaturkompensation: Ja
- Överbelastningsbeständig: Ja
- Polvändningsskydd: Ja
- Omvandlarfrekvens [kHz]: 75
- Typ av produkt
Ultraljudsknapp
- Typ
UIT504
- Driftspänning (min.)
10 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
10 - 30 V/DC
- Utgångar
PNP
- Avkänningsavstånd (max.)
6000 mm
- Utförande
Ultraljud
- Egenskaper
LED-visning
- Anslutningstyp
M12
- Konstruktionsstorlek
M30
- Kontakttyp
1 PNP
IP67
- Min. temperatur
-20 °C
- Max. temperatur
70 °C
- Längd
103.8 mm
- Diameter
30 mm
- Mått.
(Ø x L) 30 mm x 103.8 mm
- RoHS-godkänd
Ja
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3321528 ifm Electronic Ultraljudsknapp Ultraljud M30 PNP UIT504
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321528 ifm Electronic Ultraljudsknapp Ultraljud M30 PNP UIT504
Beskrivning
Ifm UIT504 ultraljudsreflexknapp
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
Vilken typ av Närhetsbrytare letar du efter?

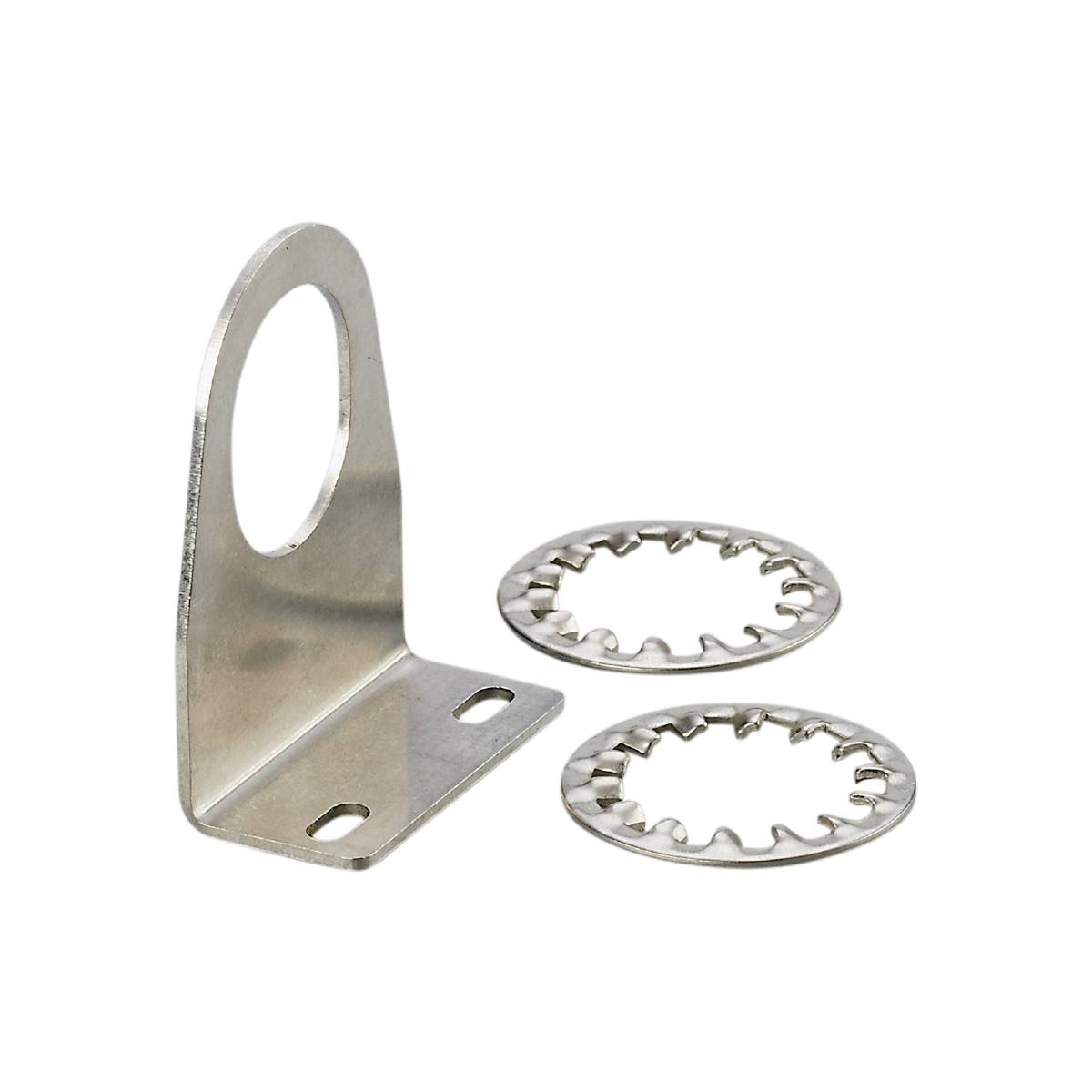

Tillbehör
