Liknande avbildning
ifm Electronic Trycksensor 1 st PU8743 0 MPa till 4 MPa DEUTSCH-kontaktdon Analog
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Trycksensor
Anslutningstyp
DEUTSCH-kontaktdon
Utförande
Relativt tryck
Mätområde (tryck) (max.)
4 MPa
Driftspänning max.
32 V/DC
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
2 552,00 kr
3
2% = 186,81 kr
2 489,73 kr
5
3% = 435,10 kr
2 464,98 kr
10
4% = 1 036,10 kr
2 448,39 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (2 552,00 kr / stycken)
2 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer

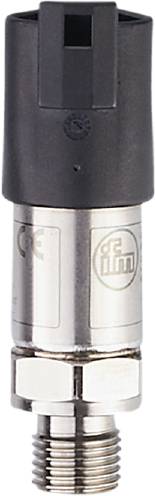

Ifm PU8743 elektronisk trycksensor
- För tillförlitlig registrering av systemtryck i mobila arbetsmaskiner
- Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
- Kompakt konstruktion för användning i trånga monteringsförhållanden
- DEUTSCH-kontakt för snabb och enkel anslutning till bilens elsystem
- Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse
Tekniska specifikationer
- Analog utgång spänning [V]: 0,5...4,5
- Antal analoga utgångar: 1
- Antal in- och utgångar: Antal analoga utgångar: 1
- Tryckhållfasthet [MPa] 10
- Tryckhållfasthet [psi]: 1450
- Kurvavvikelse < : ± 0,8; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
- Linearitetsavvikning i procent < : ± 0,25 (BFSL) / < ± 0,5 (LS)
- Mätområde [MPa]: 0...4
- Mätelement: Metalliska tunnfilmscell
- Min./max. Sprängningstryck [MPa]: 80
- Omgivningstemperatur-1 [°C]: -40...100
- Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För mobil användning
- Utgångssignal: Analog signal
- < 0,1
- Driftspänning [V] 8...32 DC
- Tätning processanslutning: HNBR ( din en ISO 1179-2)
- Drosselelement finns: Ja
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 100
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Totalt antal utgångar: 1
- Vikt [g]: 61.500
- Hysteresavvikelse: < ± 0,2
- Kortslutningssäker: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,1; (per 6 månader)
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -40...125
- Mätområde [bar] 0...40
- Mätområde [psi]: 0...580
- Min./max. Sprängningstryck [bar]: 800
- Min./max. Sprängtryck [psi]: 11600
- Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- MTTF: 658
- Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
- KAPSLINGSKLASS IP 67; IP 69K
- Skyddsklass: III
- Tid för stegsvar Analogutgång [ms]: 2
- Kontaktanslutning: Pinlayout: 0155 - kontaktanslutning: 1 x TYSKA-kontaktdon (DT04-3P); max. Ledningslängd 30 m
- Strömupptagning [mA] < 12
- Temperaturkoefficient nollpunkt < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient spann < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630); 1.4305 (rostfritt stål / 303)
- Typ av produkt
Trycksensor
- Typ
PU8743
- Anslutningstyp
DEUTSCH-kontaktdon
- Kabellängd
30 m
- Utförande
Relativt tryck
- Svarstid
2 ms
- Utgångar
N-Kanal MOSFET (value.1479562)
- Utgångssignal (min.)
0.5 V
- Utgångssignal (max.)
4.5 V
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
4 MPa
- Mätområde (tryck)
0 MPa till 4 MPa
- Driftspänning (min.)
8 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
8 - 32 V/DC
- Kontakttyp
Analog
- Slanganslutning
G1/4 AG
- Min. temperatur
-40 °C
- Max. temperatur
100 °C
- Vikt
61.500 g
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3319727 ifm Electronic Trycksensor 1 st PU8743 0 MPa till 4 MPa DEUTSCH-kontaktdon Analog
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3319727 ifm Electronic Trycksensor 1 st PU8743 0 MPa till 4 MPa DEUTSCH-kontaktdon Analog
Beskrivning
Ifm PU8743 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
