Liknande avbildning

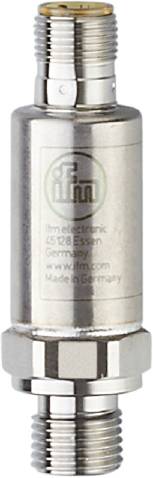

ifm Electronic Trycksensor 1 st PU8504 0 MPa till 1 MPa M12 Analog Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
1 MPa
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
2 552,00 kr
3
2% = 186,81 kr
2 489,73 kr
5
3% = 435,10 kr
2 464,98 kr
10
4% = 1 036,10 kr
2 448,39 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (2 552,00 kr / stycken)
2 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm PU8504 elektronisk trycksensor
- För tillförlitlig registrering av systemtryck i mobila arbetsmaskiner
- Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
- Kompakt konstruktion för användning i trånga monteringsförhållanden
- Förväntad livslängd på mer än 60 miljoner tryckcykler
- Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse
Tekniska specifikationer
- Analog utgång spänning [V]: 0,5...4,5
- Antal analoga utgångar: 1
- Antal in- och utgångar: Antal analoga utgångar: 1
- Tryckhållfasthet [MPa] 2.5
- Tryckhållfasthet [psi]: 360
- Kurvavvikelse < : ± 0,8; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
- Linearitetsavvikning i procent < : ± 0,25 (BFSL) / < ± 0,5 (LS)
- Mätområde [MPa]: 0...1
- Min./max. Sprängningstryck [MPa]: 30
- Omgivningstemperatur-1 [°C]: -40...100
- Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För mobil användning
- Utgångssignal: Analog signal
- < 0,1
- Driftspänning [V] 8...32 DC
- Tätning processanslutning: HNBR ( din en ISO 1179-2)
- Drosselelement finns: Ja
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 25
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Totalt antal utgångar: 1
- Vikt [g]: 57.500
- Hysteresavvikelse: < ± 0,2
- Kortslutningssäker: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,1; (per 6 månader)
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -40...125
- Mätområde [bar] 0...10
- Mätområde [kPa]: 0...1000
- Mätområde [psi]: 0...145
- Min./max. Sprängningstryck [bar]: 300
- Min./max. Sprängtryck [psi]: 4350
- Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- MTTF: 658
- Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
- KAPSLINGSKLASS IP 67; IP 69K
- Skyddsklass: III
- Tid för stegsvar Analogutgång [ms]: 2
- Kontaktanslutning: Pinlayout: 0174 - kontaktanslutning: 1 x M12; kodning: A; max. Ledningslängd 30 m
- Strömupptagning [mA] < 12
- Temperaturkoefficient nollpunkt < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient spann < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630)
- Förpackningstyp
Piece
- Typ av produkt
Trycksensor
- Typ
PU8504
- Anslutningstyp
M12
- Kabellängd
30 m
- Utförande
Relativt tryck
- Svarstid
2 ms
- Utgångar
Analog spänning
- Utgångssignal (min.)
0.5 V
- Utgångssignal (max.)
4.5 V
- Gränssnitt
M12-kontakt
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
1 MPa
- Mätområde (tryck)
0 MPa till 1 MPa
- Driftspänning (min.)
8 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
8 - 32 V/DC
- Kontakttyp
Analog
- Sprängtryck
300 bar
- Slanganslutning
G1/4 AG
- Min. temperatur
-40 °C
- Max. temperatur
100 °C
- Vikt
57.500 g
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3319720 ifm Electronic Trycksensor 1 st PU8504 0 MPa till 1 MPa M12 Analog Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3319720 ifm Electronic Trycksensor 1 st PU8504 0 MPa till 1 MPa M12 Analog Piece
Beskrivning
Ifm PU8504 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
