ifm Electronic Trycksensor 1 st PU5703 0 MPa till 2.5 MPa DEUTSCH-kontaktdon Analog Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Trycksensor
Anslutningstyp
DEUTSCH-kontaktdon
Utförande
Relativt tryck
Mätområde (tryck) (max.)
2.5 MPa
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
2 552,00 kr
3
2% = 186,81 kr
2 489,73 kr
5
3% = 435,10 kr
2 464,98 kr
10
4% = 1 036,10 kr
2 448,39 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (2 552,00 kr / stycken)
2 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer

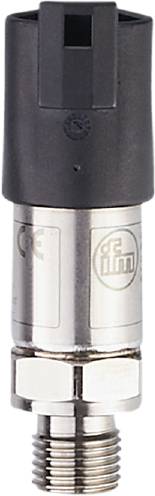

Ifm PU5703 elektronisk trycksensor
- För tillförlitlig registrering av systemtryck i mobila arbetsmaskiner
- Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
- Kompakt konstruktion för användning i trånga monteringsförhållanden
- DEUTSCH-kontakt för snabb och enkel anslutning till bilens elsystem
- Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10
- Antal analoga utgångar: 1
- Antal in- och utgångar: Antal analoga utgångar: 1
- Tryckhållfasthet [MPa] 6.5
- Tryckhållfasthet [psi]: 940
- Kurvavvikelse < : ± 0,8; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
- Linearitetsavvikning i procent < : ± 0,25 (BFSL) / < ± 0,5 (LS)
- Mätområde [MPa]: 0...2,5
- Min./max. Sprängningstryck [MPa]: 60
- Omgivningstemperatur-1 [°C]: -40...100
- Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För mobil användning
- Utgångssignal: Analog signal
- < 0,1
- Driftspänning [V] 16...32 DC
- Tätning processanslutning: HNBR ( din en ISO 1179-2)
- Drosselelement finns: Ja
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 65
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Totalt antal utgångar: 1
- Vikt [g]: 61.000
- Hysteresavvikelse: < ± 0,2
- Kortslutningssäker: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,1; (per 6 månader)
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -40...125
- Mätområde [bar] 0...25
- Mätområde [psi]: 0...360
- Min./max. Sprängningstryck [bar]: 600
- Min./max. Sprängtryck [psi]: 8700
- Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- MTTF: 640
- Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
- KAPSLINGSKLASS IP 67; IP 69K
- Skyddsklass: III
- Tid för stegsvar Analogutgång [ms]: 2
- Kontaktanslutning: Pinlayout: 0155 - kontaktanslutning: 1 x TYSKA-kontaktdon (DT04-3P); max. Ledningslängd 30 m
- Strömupptagning [mA] < 12
- Temperaturkoefficient nollpunkt < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient spann < : ± 0,1 (0...80 °C); < ± 0,3 (-40...0 °C) < ; ± 0,2 (80–125 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630)
- Förpackningstyp
Piece
- Typ av produkt
Trycksensor
- Typ
PU5703
- Anslutningstyp
DEUTSCH-kontaktdon
- Kabellängd
30 m
- Utförande
Relativt tryck
- Svarstid
2 ms
- Utgångar
Analog spänning
- Utgångssignal (min.)
0 V
- Utgångssignal (max.)
10 V
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
2.5 MPa
- Mätområde (tryck)
0 MPa till 2.5 MPa
- Driftspänning (min.)
16 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
16 - 32 V/DC
- Kontakttyp
Analog
- Sprängtryck
600 bar
- Slanganslutning
G1/4 AG
- Min. temperatur
-40 °C
- Max. temperatur
100 °C
- Vikt
61.000 g
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3319715 ifm Electronic Trycksensor 1 st PU5703 0 MPa till 2.5 MPa DEUTSCH-kontaktdon Analog Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3319715 ifm Electronic Trycksensor 1 st PU5703 0 MPa till 2.5 MPa DEUTSCH-kontaktdon Analog Piece
Beskrivning
Ifm PU5703 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
