Liknande avbildning

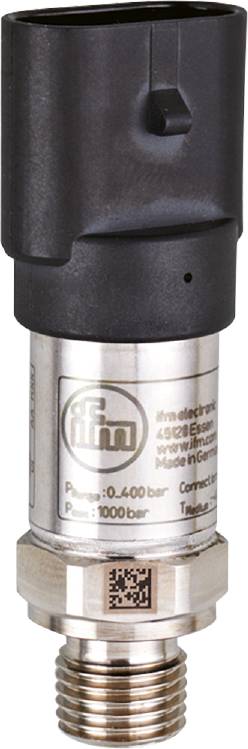

ifm Electronic Trycksensor 1 st PU5604 0 MPa till 1 MPa AMP Superseal Analog Single
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Single
Typ av produkt
Trycksensor
Anslutningstyp
AMP Superseal
Utförande
Relativt tryck
Mätområde (tryck) (max.)
1 MPa
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
2 552,00 kr
3
2% = 186,81 kr
2 489,73 kr
5
3% = 435,10 kr
2 464,98 kr
10
4% = 1 036,10 kr
2 448,39 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (2 552,00 kr / stycken)
2 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm PU5604 elektronisk trycksensor
- För tillförlitlig registrering av systemtryck i mobila arbetsmaskiner
- Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
- Kompakt konstruktion för användning i trånga monteringsförhållanden
- Amp-anslutning för snabb och enkel anslutning till elsystemet
- Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10
- Antal analoga utgångar: 1
- Antal in- och utgångar: Antal analoga utgångar: 1
- Tryckhållfasthet [MPa] 2.5
- Tryckhållfasthet [psi]: 360
- Kurvavvikelse < : ± 0,8; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
- Linearitetsavvikning i procent < : ± 0,25 (BFSL) / < ± 0,5 (LS)
- Mätområde [MPa]: 0...1
- Min./max. Sprängningstryck [MPa]: 30
- Omgivningstemperatur-1 [°C]: -40...100
- Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För mobil användning
- Utgångssignal: Analog signal
- < 0,1
- Driftspänning [V] 16...32 DC
- Tätning processanslutning: HNBR ( din en ISO 1179-2)
- Drosselelement finns: Ja
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 25
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Totalt antal utgångar: 1
- Vikt [g]: 63.000
- Hysteresavvikelse: < ± 0,2
- Kortslutningssäker: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,1; (per 6 månader)
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -40...125
- Mätområde [bar] 0...10
- Mätområde [kPa]: 0...1000
- Mätområde [psi]: 0...145
- Min./max. Sprängningstryck [bar]: 300
- Min./max. Sprängtryck [psi]: 4350
- Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- MTTF: 640
- Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
- KAPSLINGSKLASS IP 67; IP 69K
- Skyddsklass: III
- Tid för stegsvar Analogutgång [ms]: 2
- Kontaktanslutning: Pinlayout: 0178 - kontaktanslutning: 1 x AMP-Superseal; max. Ledningslängd 30 m
- Strömupptagning [mA] < 12
- Temperaturkoefficient nollpunkt < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient spann < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630)
- Förpackningstyp
Single
- Typ av produkt
Trycksensor
- Typ
PU5604
- Anslutningstyp
AMP Superseal
- Utförande
Relativt tryck
- Svarstid
2 ms
- Utgångar
Analog spänning
- Utgångssignal (min.)
0 V
- Utgångssignal (max.)
10 V
- Noggrannhet
0.05 %
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
1 MPa
- Mätområde (tryck)
0 MPa till 1 MPa
- Driftspänning (min.)
16 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
16 - 32 V/DC
- Driftsström
12 mA
- Kontakttyp
Analog
- Sprängtryck
300 bar
- Slanganslutning
G1/4 AG
- Min. temperatur
-40 °C
- Max. temperatur
100 °C
- Vikt
63.000 g
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3319712 ifm Electronic Trycksensor 1 st PU5604 0 MPa till 1 MPa AMP Superseal Analog Single
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3319712 ifm Electronic Trycksensor 1 st PU5604 0 MPa till 1 MPa AMP Superseal Analog Single
Beskrivning
Ifm PU5604 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
