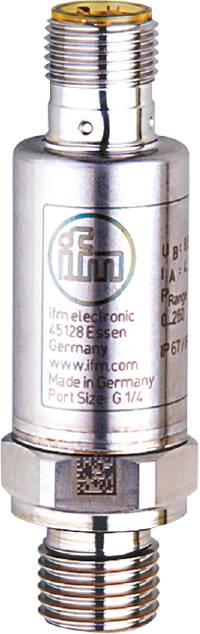

ifm Electronic Trycksensor 1 st PT5504 0 MPa till 1 MPa M12 Analog Piece
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
1 MPa
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
2 552,00 kr
3
2% = 186,81 kr
2 489,73 kr
5
3% = 435,10 kr
2 464,98 kr
10
4% = 1 036,10 kr
2 448,39 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (2 552,00 kr / stycken)
2 552,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm PT5504 elektronisk trycksensor
- För tillförlitlig registrering av systemtryck i mobila arbetsmaskiner
- Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
- Kompakt konstruktion för användning i trånga monteringsförhållanden
- Förväntad livslängd på mer än 60 miljoner tryckcykler
- Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20
- Antal analoga utgångar: 1
- Antal in- och utgångar: Antal analoga utgångar: 1
- Tryckhållfasthet [MPa] 2.5
- Tryckhållfasthet [psi]: 360
- Kurvavvikelse < : ± 0,8; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
- Linearitetsavvikning i procent < : ± 0,25 (BFSL) / < ± 0,5 (LS)
- Mätområde [MPa]: 0...1
- Min./max. Sprängningstryck [MPa]: 30
- Omgivningstemperatur-1 [°C]: -40...100
- Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För mobil användning
- Utgångssignal: Analog signal
- < 0,1
- Driftspänning [V] 8...32 DC
- Tätning processanslutning: HNBR ( din en ISO 1179-2)
- Drosselelement finns: Ja
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 25
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Totalt antal utgångar: 1
- Vikt [g]: 58.500
- Hysteresavvikelse: < ± 0,2
- Kortslutningssäker: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,1; (per 6 månader)
- Max. Burder [Ω]: (UB - 8 V) / 21,5 mA; @8 V = 0 ; @12 V max 200; @24 V max. 750
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -40...125
- Mätområde [bar] 0...10
- Mätområde [kPa]: 0...1000
- Mätområde [psi]: 0...145
- Min./max. Sprängningstryck [bar]: 300
- Min./max. Sprängtryck [psi]: 4350
- Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- MTTF: 711
- Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
- KAPSLINGSKLASS IP 67; IP 69K
- Skyddsklass: III
- Tid för stegsvar Analogutgång [ms]: 2
- Kontaktanslutning: Pinlayout: 0180 - kontaktanslutning: 1 x M12; kodning: A
- Temperaturkoefficient nollpunkt < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Temperaturkoefficient spann < : ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630)
- Förpackningstyp
Piece
- Typ av produkt
Trycksensor
- Typ
PT5504
- Anslutningstyp
M12
- Utförande
Relativt tryck
- Svarstid
2 ms
- Utgångar
Analog ström
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Gränssnitt
M12-kontakt
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
1 MPa
- Mätområde (tryck)
0 MPa till 1 MPa
- Driftspänning (min.)
8 V/DC
- Driftspänning max.
32 V/DC
- Driftspänning
8 - 32 V/DC
- Kontakttyp
Analog
- Sprängtryck
300 bar
- Slanganslutning
G1/4 AG
- Min. temperatur
-40 °C
- Max. temperatur
100 °C
- Vikt
58.500 g
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3319700 ifm Electronic Trycksensor 1 st PT5504 0 MPa till 1 MPa M12 Analog Piece
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3319700 ifm Electronic Trycksensor 1 st PT5504 0 MPa till 1 MPa M12 Analog Piece
