Liknande avbildning
ifm Electronic Trycksensor 1 st PT5314 0 MPa till 1.6 MPa M12 Analog Single
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Single
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Relativt tryck
Mätområde (tryck) (max.)
1.6 MPa
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
2 392,00 kr
3
2% = 175,11 kr
2 333,63 kr
5
3% = 407,85 kr
2 310,43 kr
10
4% = 971,10 kr
2 294,89 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (2 392,00 kr / stycken)
2 392,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer

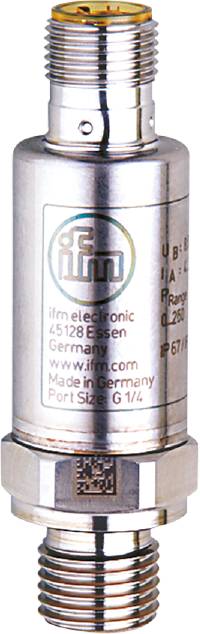

Ifm PT5314 elektronisk trycksensor
- Tillförlitlig registrering av systemtrycket i industriella tillämpningar
- Hög chock- och stöttålighet
- Mycket god repeterbarhet och låg kurvavvikelse
- Förväntad livslängd på mer än 60 miljoner tryckcykler
- Kompakt och robust hölje i rostfritt stål för användning i trånga monteringsförhållanden
Tekniska specifikationer
- Analog utgång ström [mA]: 4...20
- Antal analoga utgångar: 1
- Antal in- och utgångar: Antal analoga utgångar: 1
- Tryckhållfasthet [MPa] 4
- Tryckhållfasthet [psi]: 580
- Kurvavvikelse < : ± 0,5; (inkl. skruvdrift, nollpunkts- och spännfel, icke-linjäritet, hysteres)
- Linearitetsavvikning i procent < : ± 0,1 (BFSL) / < ± 0,2 (LS)
- Mätområde [MPa]: 0...1,6
- Min./max. Sprängningstryck [MPa]: 45
- Omgivningstemperatur-1 [°C]: -40...90
- Repeterbarhet %-intervall < : ± 0,05; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För industriell användning
- Utgångssignal: Analog signal
- < 0,1
- Driftspänning [V] 8,5...36 DC
- Tätning processanslutning FKM (din en ISO 1179-2)
- Strypspärrelement finns: nej (kan kompletteras)
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 40
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Totalt antal utgångar: 1
- Vikt [g]: 58.500
- Hysteresavvikelse: < ± 0,2
- Kortslutningssäker: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,1; (per 6 månader)
- Max. Burder [Ω]: (UB - 8,5 V) / 21,5 mA; @8,5V= 0 ; @12 V max 160; @24 V max. 720
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -40...90
- Mätområde [bar] 0...16
- Mätområde [psi]: 0...232
- Min./max. Sprängningstryck [bar]: 450
- Min./max. Sprängtryck [psi]: 6525
- Min./max. Tryckcykler: 60 miljoner; (vid 1,2 x nominellt tryck)
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- MTTF: 787
- Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
- KAPSLINGSKLASS IP 67; IP 69K
- Skyddsklass: III
- Tid för stegsvar Analogutgång [ms]: 1
- Kontaktanslutning: Pinlayout: 0150 - kontaktanslutning: 1 x M12; kodning: A
- Temperaturkoefficient nollpunkt och spann: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630)
- Förpackningstyp
Single
- Typ av produkt
Trycksensor
- Typ
PT5314
- Anslutningstyp
M12
- Utförande
Relativt tryck
- Svarstid
1 ms
- Utgångar
Analog ström
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Gränssnitt
M12-kontakt
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
1.6 MPa
- Mätområde (tryck)
0 MPa till 1.6 MPa
- Driftspänning (min.)
8.5 V/DC
- Driftspänning max.
36 V/DC
- Driftspänning
8.5 - 36 V/DC
- Kontakttyp
Analog
- Sprängtryck
450 bar
- Slanganslutning
G1/4 AG
- Min. temperatur
-40 °C
- Max. temperatur
90 °C
- Vikt
58.500 g
- Innehåll
1 st
- UKCA
Ej tillämpligt
Dokument & nedladdningar
Datablad
Datablad 3319520 ifm Electronic Trycksensor 1 st PT5314 0 MPa till 1.6 MPa M12 Analog Single
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3319520 ifm Electronic Trycksensor 1 st PT5314 0 MPa till 1.6 MPa M12 Analog Single
Beskrivning
Ifm PT5314 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
