Name: ifm Electronic Trycksensor 1 st PT0517 0 kPa till 160 kPa M12 Analog
Brand: ifm Electronic
SKU: 3319696
Availability: BackOrder

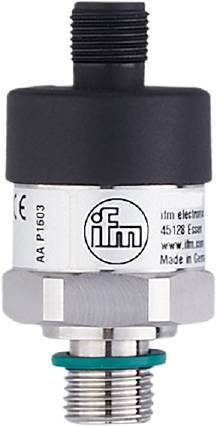

Bilden visar en cylindrisk sensor från IFM med CE-märkning och modellnummer AA IP1603. Sensorn har en svart övre del och är lämplig för elektriska tillämpningar.

Liknande avbildning

Typ av produkt

Trycksensor

Anslutningstyp

M12

Utförande

Absolut tryck

Mätområde (tryck) (max.)

160 kPa

Driftspänning max.

30 V/DC

Datablad (PDF)

Leverans tis 10 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (2 552,00 kr / stycken)

2 552,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm PT0517 elektronisk givare för absolut tryck

Exakt mätning av absolut tryck oberoende av omgivande lufttryck
För användning i applikationer med särskilt exakt tryckreglering
Robust hölje i rostfritt stål med hög stöt- och vibrationstålighet
Kompakt konstruktion för användning i trånga monteringsförhållanden
Långtidsstabil tack vare hög repeterbarhet och låg linjavvikelse

Tekniska specifikationer

Analog utgång ström [mA]: 4...20
Antal analoga utgångar: 1
Antal in- och utgångar: Antal analoga utgångar: 1
Tryckhållfasthet [psi]: 46
Kurvavvikelse < : ± 1,0; (inkl. nollpunkts- och spännfel, icke-linjäritet, hysteres)
Linearitetsavvikning i procent < : ± 0,5 (BFSL) / < ± 1,0 (LS)
Omgivningstemperatur-1 [°C]: 0...80
Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K)
Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
Applikation: För industriell användning
Utgångssignal: Analog signal
Driftspänning [V] 8...30 DC
Tätning processanslutning: NBR (din en ISO 1179-2)
Strypspärrelement finns: nej
Skrivartyp: Absolut tryck
Tryckhållfasthet [bar]: 3.2
Tryckhållfasthet [kPa]: 320
Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
Fyllnadsvätska för trycköverföring: Syntetisk olja
Totalt antal utgångar: 1
Vikt [g]: 118.000
Kortslutningssäker: Ja
Lagringstemperatur [°C]: -20...80
Långtidsstabilitet < : ± 0,1; (per år)
Max. Belastning [Ω]: 800; (UB = 24 V; (UB - 8 V) / 20 mA)
Medier: Flytande och gasformiga medier
Medeltemperatur [°C]: 0...80
Mätområde [bar] 0...1,6
Mätområde [kPa]: 0...160
Mätområde [mbar] 0...1600
Mätområde [psi]: 0...23,2
Min./max. Sprängningstryck [bar]: 10
Min./max. Sprängningstryck [kPa]: 1000
Min./max. Sprängtryck [psi]: 145
Min./max. Tryckcykler: 10 miljoner
Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
MTTF: 815
Processanslutning: Gänganslutning G 1/4 yttergänga (din en ISO 1179-2)
Kapslingsklass: IP 67
Skyddsklass: III
Svarstid för analog utgång [ms]: 4
Kontaktanslutning: Pinlayout: 0180 - kontaktanslutning: 1 x M12; kodning: A
Temperaturkoefficient nollpunkt < : ± 0,2; (0...80 °C)
Temperaturkoefficient spann < : ± 0,2; (0...80 °C)
Polvändningsskydd: Ja
Material i kontakt med medium: 1.4404 (rostfritt stål / 316L)

Typ av produkt: Trycksensor

Typ: PT0517

Anslutningstyp: M12

Utförande: Absolut tryck

Svarstid: 4 ms

Utgångar: Analog ström

Utgångssignal (min.): 4 mA

Utgångssignal (max.): 20 mA

Gränssnitt: M12-kontakt

Noggrannhet: 0.1 %

Mätområde (tryck) (min.): 0 kPa

Mätområde (tryck) (max.): 160 kPa

Mätområde (tryck): 0 kPa till 160 kPa

Driftspänning (min.): 8 V/DC

Driftspänning max.: 30 V/DC

Driftspänning: 8 - 30 V/DC

Kontakttyp: Analog

Sprängtryck: 10 bar

Slanganslutning: G1/4 AG

Min. temperatur: 0 °C

Max. temperatur: 80 °C

Vikt: 118.000 g

RoHS-godkänd: Ja

Innehåll: 1 st

UKCA: Ja
