Liknande avbildning

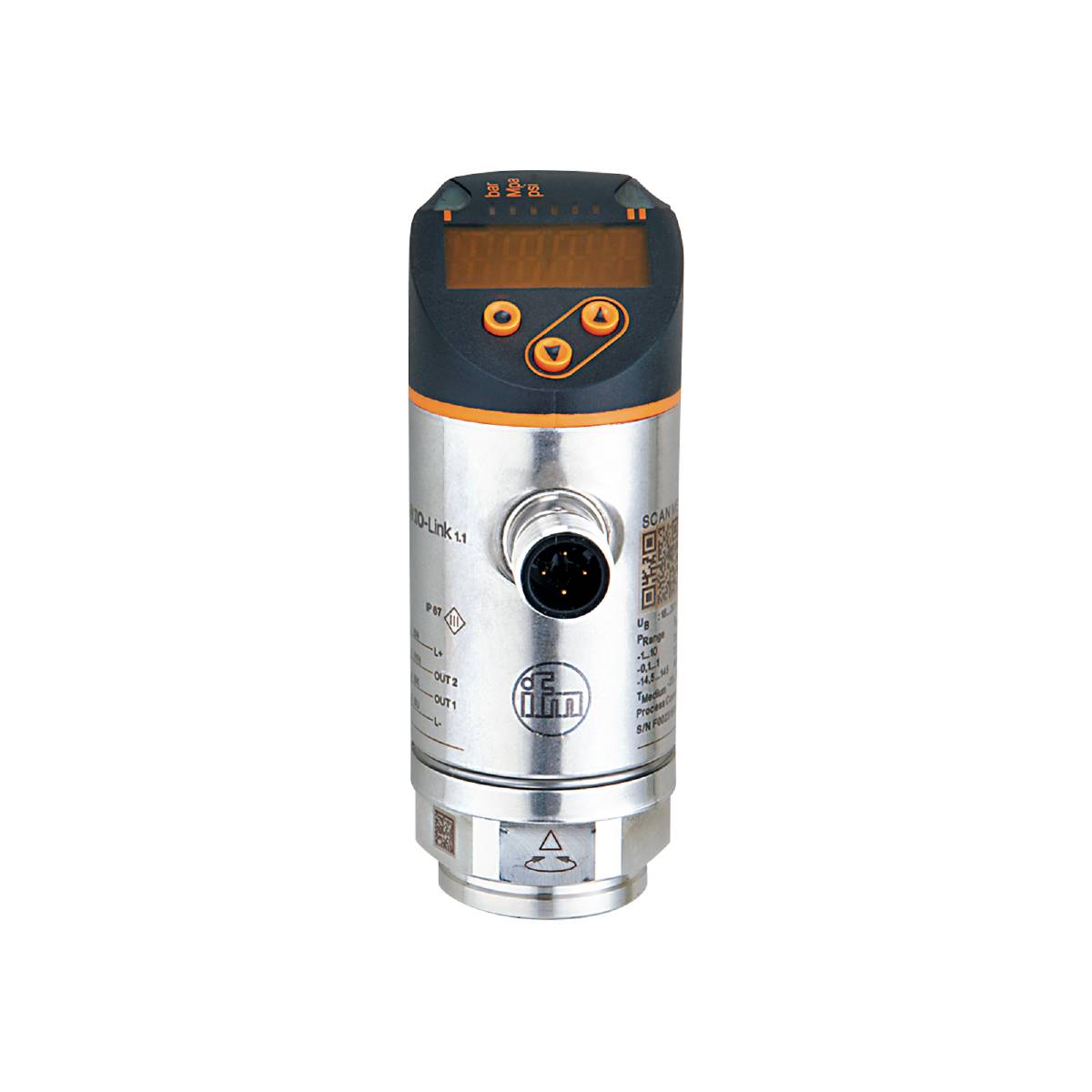

ifm Electronic Trycksensor 1 st PN3071 0 MPa till 25 MPa M12 1 NC, 1 NO, Analog
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Trycksensor
Anslutningstyp
M12
Utförande
Övertryck
Mätområde (tryck) (max.)
25 MPa
Driftspänning max.
30 V/DC
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
7 752,00 kr
3
2% = 567,45 kr
7 562,85 kr
5
3% = 1 321,70 kr
7 487,66 kr
10
4% = 3 147,30 kr
7 437,27 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (7 752,00 kr / stycken)
7 752,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Höjdpunkter & detaljer
Ifm PN3071 elektronisk trycksensor
- Programmerbar kopplingsutgång med IO-Link och analog utgång
- Röd-grön-växelvisning för tydlig markering av bra områden
- Optimal justering genom att enhetsanslåsningen är lätt att rotera
- Långtidsstabil tack vare hög överbelastningståligheten
- Robust utförande för användning i industrimiljö
- Bekväm hantering med knappar eller programmering via IO-link
Tekniska specifikationer
- Analog utgång spänning [V]: 0...10
- Analog utgång ström [mA]: 4...20
- Svarstid [ms]: < 3
- Antal analoga utgångar: 1
- Antal digitala utgångar: 1
- Antal in- och utgångar: Antal digitala utgångar: 1; antal analoga utgångar: 1
- Display: Visningsenhet: 3 x LED, grön (bar, psi, MPa); kopplingstillstånd: 1 x LED, gul; mätvärden: Alfanumerisk display, röd / grön 4-siffrig
- Tryckhållfasthet [MPa] 50
- Tryckhållfasthet [psi]: 7250
- I steg från – Factory setting / CMPT = 2 [MPa]: 0.1
- I steg om - status_B High resolution / CMPT = 3 [MPa]: 0.1
- IO-Link revision: 1.1
- Kurvavvikelse: < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (minsta värde); LS = gränspunktsinställning)
- Mätområde [MPa]: 0...25
- Mätelement: Metalliska tunnfilmscell
- Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [MPa]: 0.2
- Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [MPa]: 0.2
- Min./max. Sprängningstryck [MPa]: 120
- Backväxelpunkt RP – Factory setting / CMPT = 2 [MPa]: 0,1...24,9
- Återkopplingspunkt RP - status_B High resolution / CMPT = 3 [MPa]: 0,1...24,9
- Brytpunkt SP - Factory setting / CMPT = 2 [MPa]: 0,2...25
- Brytpunkt SP - status_B High resolution / CMPT = 3 [MPa]: 0,2...25
- Noggrannhet för brytpunkt intervall < : ± 0,5
- SDCI-norm: IEC 61131-9
- Överföringstyp-IO-link COM2 (38,4 kbaud)
- Omgivningstemperatur-1 [°C]: -25...80
- Repeterbarhet %-intervall < : ± 0,1; (vid temperaturvariationer < 10 K)
- Vridmoment [Nm]: 25...35; (rekommenderat vridmoment; beroende på smörjning, tätning och tryckbelastning)
- Applikation: För industriell användning
- Utförande kortslutningsskydd: Switchad
- Utgångsfunktion: Slutare/öppnare; (parametriserade)
- Utgångssignal: Kopplingssignal; analog signal; IO-link; (konfigurerbar)
- Nödvändiga masterportaler: A
- < 0,3
- Speciell egenskap: Förgyllda kontakter
- Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
- Dämpning analog utgång DAA [s]: 0...4
- Dämpning av processvärde DAP [s]: 0...4
- Permanent strömkapacitet i kopplingsutgången DC [mA]: 150; (200 (...60 °C) 250 (...40 °C)
- Strypspärrelement finns: nej (kan kompletteras)
- Trycktyp: Relativt tryck
- Tryckhållfasthet [bar]: 500
- Direktivet om tryckerier: God branschpraxis; kan användas för medier i fluidgrupp 2; medier i fluidgrupp 1 på begäran
- Inställbar fördröjning DS, DR [s]: 0...50
- Elektriskt utförande: PNP
- Totalt antal utgångar 2
- Vikt [g]: 231.000
- Hysteresavvikelse: < ± 0,25
- I steg från – Factory setting / CMPT = 2 [bar]: 1
- I steg från - Factory seting / CMPT = 2 [psi]: 20
- I steg om - status_B High resolution / CMPT = 3 [bar]: 1
- I steg om - status_B High resolution / CMPT = 3 [psi]: 1
- IO-link-funktioner (acykliskt) - Factory setting / CMPT = 2: Programspecifik markering
- IO-link-funktioner (cyklisk) - status_B High resolution / CMPT = 3: Programspecifik markering
- IO-link-upplösning – Factory setting / CMPT = 2 [bar]: 1
- IO-link-upplösning tryck - status_B High resolution / CMPT = 3 [bar]: 0.1
- Kommunikationsgränssnitt: IO-link
- Kortslutningsskydd: Ja
- Lagringstemperatur [°C]: -40...100
- Långtidsstabilitet: < ± 0,05; (per 6 månader)
- Max. Stigtid för analog utgång [ms]: 3
- Max. Belastning [Ω]: 500
- max. Spänningsfall kopplingsutgång DC [V]: 2,5
- Medier: Flytande och gasformiga medier
- Mediumtemperatur [°C]: -25...80
- Mätområde [bar] 0...250
- Mätområde [psi]: 0...3620
- Min./max. Avstånd mellan SP och RP – Factory setting / CMPT = 2 [bar]: 2
- Min./max. Avstånd mellan SP och RP - Factory setting / CMPT = 2 [psi]: 20
- Min./max. Avstånd mellan SP och RP – status_B High resolution / CMPT = 3 [bar]: 2
- Min./max. Avstånd mellan SP och RP - status_B High resolution / CMPT = 3 [psi]: 19
- Min./max. Sprängningstryck [bar]: 1200
- Min./max. Sprängtryck [psi]: 17400
- Min./max. Tryckcykler: 100 miljoner
- Min./max. ISOLERINGSMOTSTÅND [MΩ] 100; (500 V DC)
- Min./max. Lastmotstånd [Ω]: 2000
- Min./max. Processcykeltid – Factory setting / CMPT = 2 [ms]: 2.3
- Min./max. Processcykeltid – status_B High resolution/CMPT = 3 [ms]: 3
- MTTF: 190
- Parametrering: Hysteres / fönster; slutare / öppnare; brytar-/återkopplingsfördröjning; dämpning; displayenhet; ström-/spänningsutgång
- Profiler - Factory seting / CMPT = 2: smart sensor: Process data variabel; Device Identification, Device diagnos
- Profiler - status_B High resolution / CMPT = 3: smart sensor ED2: Digital Measuring sensor (0x000A), Identification and Diagnosis (0x4000)
- Processanslutning: Gänganslutning G 1/4 invändig gänga M6 i
- Processdata analog: 1
- Processdata binära: 1
- Återkopplingspunkt RP - Factory setting / CMPT = 2 [bar]: 1...249
- Returpunkt RP - Factory seting / CMPT = 2 [psi]: 20...3600
- Returpunkt RP - status_B High resolution / CMPT = 3 [bar]: 1...249
- Returpunkt RP - status_B High resolution / CMPT = 3 [psi]: 12...3608
- Brytfrekvens DC [Hz] < : 170
- Brytpunkt SP - Factory setting / CMPT = 2 [bar]: 2...250
- Brytpunkt SP - Factory seting / CMPT = 2 [psi]: 40...3620
- Brytpunkt SP - status_B High resolution / CMPT = 3 [bar]: 2...250
- Brytpunkt SP - status_B High resolution / CMPT = 3 [psi]: 30...3626
- Kapslingsklass IP 65; IP 67
- Skyddsklass: III
- SIO-läge: Ja
- Anslutning: Stiftlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A; kontakter: Guldpläterade
- Strömupptagning [mA] < 35
- Temperaturkoefficient nollpunkt: 0,2; (-25...80 °C)
- Temperaturkoefficient spann: 0,2; (-25...80 °C)
- Överbelastningsbeständig: Ja
- Vakuumstabilitet [mbar]: -1000
- Polvändningsskydd: Ja
- Inbyggt watchdog: Ja
- Material i kontakt med medium: 1.4542 (rostfritt stål / 17-4 pH / 630)
- Typ av produkt
Trycksensor
- Typ
PN3071
- Anslutningstyp
M12
- Utförande
Övertryck
- Utgångar
PNP
- Utgångssignal (min.)
4 mA
- Utgångssignal (max.)
20 mA
- Gränssnitt
IO-link
- Mätområde (tryck) (min.)
0 MPa
- Mätområde (tryck) (max.)
25 MPa
- Mätområde (tryck)
0 MPa till 25 MPa
- Driftspänning (min.)
18 V/DC
- Driftspänning max.
30 V/DC
- Driftspänning
18 - 30 V/DC
- Kontakttyp
1 NC
1 NO
Analog
IP65/67
- Min. temperatur
-25 °C
- Max. temperatur
80 °C
- Vikt
0.2280 kg
- RoHS-godkänd
Ja
- Innehåll
1 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3321290 ifm Electronic Trycksensor 1 st PN3071 0 MPa till 25 MPa M12 1 NC, 1 NO, Analog
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3321290 ifm Electronic Trycksensor 1 st PN3071 0 MPa till 25 MPa M12 1 NC, 1 NO, Analog
Beskrivning
Ifm PN3071 elektronisk trycksensor
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
