Name: ifm Electronic SD6601 Industrigasräknare SD6601 1 st
Brand: ifm Electronic
SKU: 3321918
Availability: BackOrder

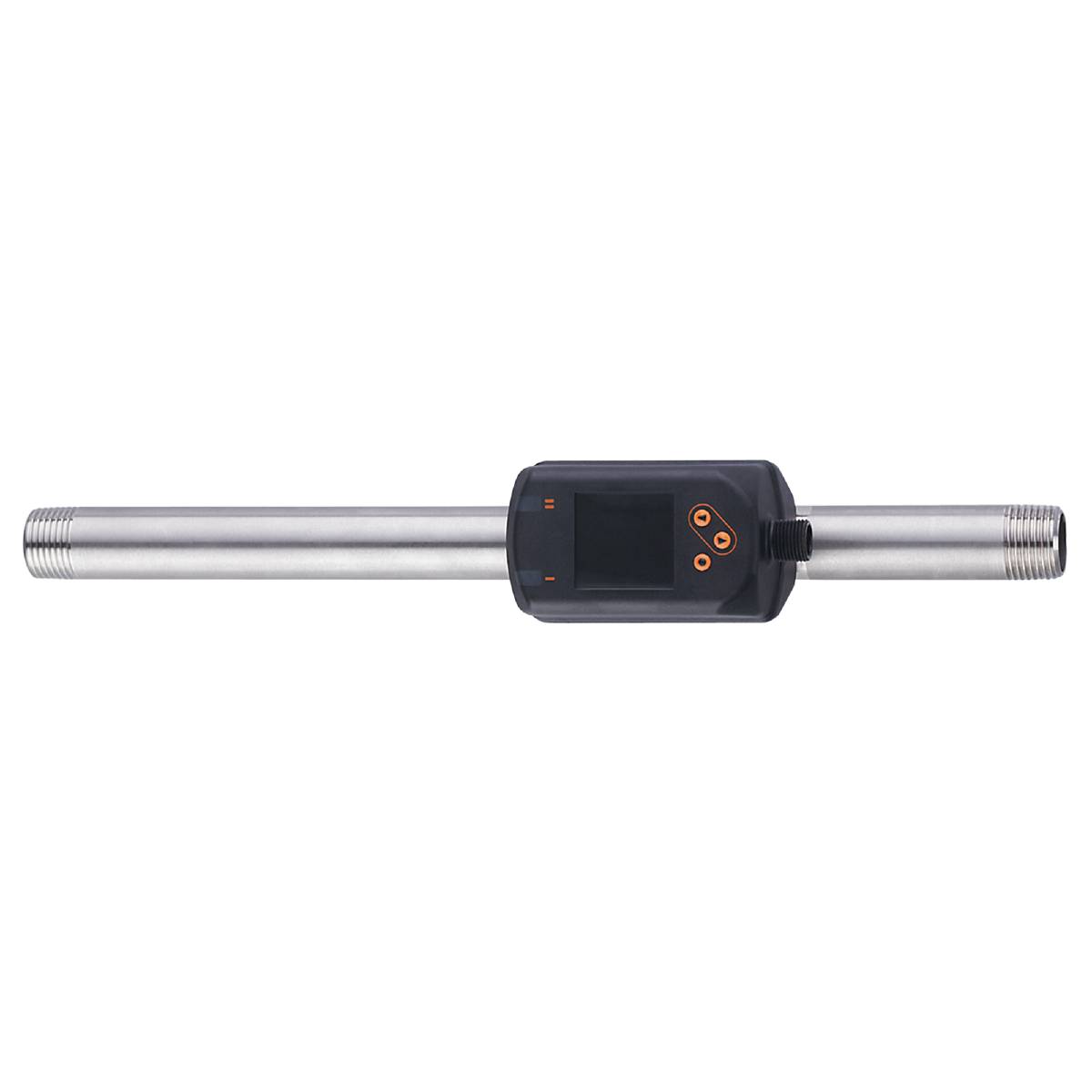

Bilden visar en lång, cylindrisk apparat med en central display och manöverdon, sannolikt en sensor eller mätinstrument.

Liknande avbildning

Typ av produkt

Industrigasräknare

Typ

SD6601

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Driftspänning

18 - 30 V/DC

Datablad (PDF)

Leverans mån 2 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (17 832,00 kr / stycken)

17 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SD6601 Industrigasräknare

Exakt mätning av flöde, förbrukning, tryck och mediumtemperatur
Hög noggrannhet, reproducerbarhet och mätdynamik
För argon (ar), koldioxid (CO2), kväve (N2) och tryckluft
Röd-grön-växelvisning för tydlig markering av bra områden
Optimal inställning med displayens vridbarhet
Bekväm hantering med knappar eller programmering via IO-link

Viktig information!

Tekniska specifikationer

Analog utgång ström [mA]: 4...20; (skalbar)
Analog punkt – temperaturövervakning [°C]: 4 till 60
Analog punkt – temperaturövervakning [°F]: 39,2 till 140
Analog punkt - tryckövervakning [psi]: 32...232
Analog punkt AEP [ft/s]: 65,5–327,4
Analog punkt AEP [scfh]: 530–2649
Analog punkt AEP [scfm]: 8,83–44,14
Analogstartpunkt – temperaturövervakning [°C]: -10...46
Analogstartpunkt – temperaturövervakning [°F]: 14...114,8
Analogstartpunkt - tryckueövervakning [psi]: -15...186
Analog startpunkt ASP [ft/s]: 0...261,9
Analog startpunkt ASP [scfh]: 0...2119
Analogstartpunkt ASP [scfm]: 0...35,31
T05/T09 – temperaturövervakning [s]: T09 = 0,5
Responstid [s]: 0,1; (DAP = 0)
Svarstid – tryckövervakning [s]: 0,05
Antal analoga utgångar: 1
Antal digitala utgångar: 2
Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
Visning: Färgdisplay 1,44 ", 128 x 128 pixel; 2 x LED, gul
Visningsområde – temperaturövervakning [°C]: -24...74
Visningsområde - temperaturövervakning [°F]: -11,2...165,2
Visningsområde [ft/s]: 0...393
Visningsområde - flödesövervakning [m³]: 0...100000000
Visningsområde - tryckövervakning [psi]: -15...290
Visningsområde - flödesmängdövervakning [scf]: 0...353146667,2
Visningsområde [scfh]: 0...3178
Visningsområde [scfm]: 0...52,95
Tryckhållfasthet-område [psi]: 232
Pulslängd – flödesmängdövervakning [s]: 0,002...2
IO-Link revision: 1.1
SDCI-NORM: IEC 61131-9 CDV
Överföringstyp-IO-link COM2 (38,4 kbaud)
Repeterbarhet: ± (0,4 % MW + 0,1 % MEE)
Applikation: För industriell användning
Upplösning [ft/s]: 0.2
Upplösning [scfh]: 2
Upplösning [scfm]: 0.05
Upplösning - tryckövervakning [psi]: 1
Upplösning – temperaturövervakning [°C]: 0.2
Upplösning – temperaturövervakning [°F]: 0.5
Utförande kortslutningsskydd: Switchad
Utgångsfunktion: Slutare/öppnare; (parametriserade)
Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
Nödvändiga masterportaler: A
Tid för standby-fördröjning [s]: 1
Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
Dämpning av processvärde DAP [s]: 0...5
Permanent strömkapacitet i DC-utgången [mA]: 150; (per utgång)
Direktiv om tryckeriutrustning: God branschpraxis; kan användas för stabila gaser från fluidgrupp 2
Ingångar: Räkna-set
Elektriskt utförande: PNP/NPN
Noggrannhet – temperaturbevakning [K]: ± 0,5; (vid mediaströvning inom flödesmätningens gränser)
Noggrannhet (i mätområde): ± (6 % MW + 0,6 % MEE)
Vikt [g]: 742.500
Största TK är spännvidden - tryckövervakning [% MEW / 10 K]: ± 0,3
Största TK-nollpunkten – tryckövervakning [% MEE / 10 K]: ± 0,1
Impulsutgång: Förbrukningsmängdsräknare
Pulstålighet - övervakning av flödesmängder [m³]: 0,001–10000000
Pulsvärde - Flödesmängdövervakning [scf]: 0,05...353146667,2
I steg om - tryckövervakning [psi]: 1
I steg om övervakning av flödesmängdflöde [m³]: 0,0001
I steg om övervakning av flödesmängdflöde [scf]: 0,005
I steg från - temperaturövervakning [°C]: 0.1
I steg från - temperaturövervakning [°F]: 0.1
Kurvavvikelse - tryckövervakning < : ± 0,5; (BFSL = Best Fit Straight Line (minsta värdesinställning)
Kommunikationsgränssnitt: IO-link
Kortslutningsskydd: Ja
Lagringstemperatur [°F]: -4...185
MAWP vid tillämpningar enligt CRN [bar] 9.7
Max. Belastning [Ω]: 500
max. Spänningsfall kopplingsutgång DC [V]: 2,5
Max. Tillåten relativ luftfuktighet [%]: 90
Medier: Argon (ar), koldioxid (CO2), kväve (N2), tryckluft vid drift
Medeltemperatur [°F]: 14...140
Mätområde [ft/s]: 1...327,4
Mätområde [scfh]: 8...2648
mätområde [scfm] 0,15...44,15
Mätområde - tryckövervakning [psi]: -15...232
Mätområde - övervakning av flödesmängd [m³]: 0...100000000
Mätområde - Flödesmängdövervakning [scf]: 0...353146667,2
Mätområde - temperaturövervakning [°C]: -10...60
Mätområde - temperaturövervakning [°F]: 14...140
Min./max. Sprängtryck [psi]: 928
Min./max. Processcykeltid [ms]: 7.2
MTTF: 183
Parametriermöjligheter: Hysteres / fönster; slutare / öppnare; ström- /impulsutgång; display kan vridas/stängas av; displayenhet; totalisator
Profiler: Digital Measuring sensor (0x800A), Identification and Diagnosis (0x4000)
Proceanslutning: Gänganslutning 1/2" NPT DN15
Processdata analog: 8
Processdata binärt: 2
Returpunkt RP [ft/s]: 1,2...325,7
Återkopplingspunkt RP [scfh]: 10...2635
Returpunkt RP [scfm]: 0,16...43,91
Returpunkt RP - tryckövervakning [psi]: -15...231
Returpunkt RP - temperaturövervakning [°C]: -10...59,7
Returpunkt RP - temperaturövervakning [°F]: 14...139,4
Brytpunkt SP [ft/s]: 2,8...327,3
Brytpunkt SP [scfh]: 23...2648
Brytpunkt SP [scfm]: 0,38...44,13
Brytpunkt SP - tryckövervakning [psi]: -13...232
Brytpunkt SP - Flödesmängdövervakning [m³]: 0,001...10000000
Brytpunkt SP - Flödesmängdövervakning [scf]: 0,05...353146667,2
Brytpunkt SP - temperaturövervakning [°C]: -9,7...60
Brytpunkt SP - temperaturövervakning [°F]: 14,6...140
Dämpning av smygkvantiteten LFC [ft/s]: 0,4...3,5
Skadedämpning LFC [scfh]: 3...28
Dämpning av smygkvantiteten LFC [scfm]: 0,05...0,47
Stegbredd [ft/s]: 0,1
Stegbredd [scfh]: 1
Stegbredd [scfm]: 0,01
Kapslingsklass IP 65; IP 67
Skyddsklass: III
SIO-läge: Ja
Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
Strömupptagning [mA] < 80
Temperaturkoefficient [1/K]: ± 0,07 % MW
Överbelastningsbeständig: Ja
Omgivningstemperatur [°F]: 32 - 140
Polvändningsskydd: Ja
Material i kontakt med medium: 1.4301 (rostfritt stål / 304); 1.4305 (rostfritt stål / 303); FKM; Keramik glasassivierad; PPS GF40; Al2O3 (keramik); akrylat
Repeterbarhet – tryckövervakning: ± 0,2
