Name: ifm Electronic SD5800 Industrigasräknare SD5800 1 st
Brand: ifm Electronic
SKU: 3321913
Availability: BackOrder

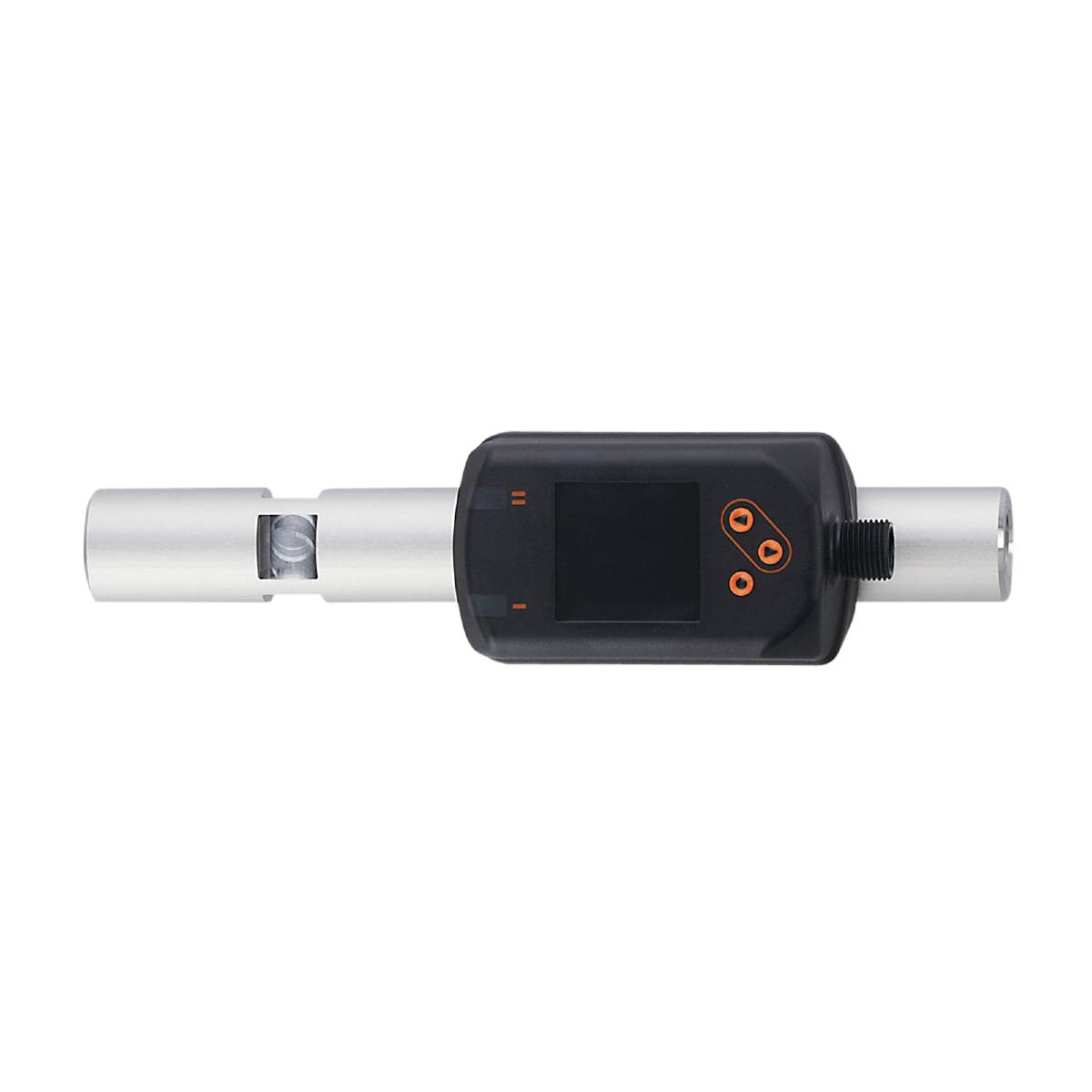

Ett pennformat mekaniskt instrument med digitalt display och anslutningsdel, sannolikt ett mätinstrument eller en sensorenhet.

Liknande avbildning

Typ av produkt

Industrigasräknare

Typ

SD5800

Driftspänning (min.)

18 V/DC

Driftspänning max.

30 V/DC

Driftspänning

18 - 30 V/DC

Datablad (PDF)

Leverans mån 2 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (17 832,00 kr / stycken)

17 832,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Ifm SD5800 mätare för industrigaser

Exakt mätning av flöde, förbrukning, tryck och mediumtemperatur
Hög noggrannhet, reproducerbarhet och mätdynamik
För registrering av helium
Röd-grön-växelvisning för tydlig markering av bra områden
Optimal inställning med displayens vridbarhet
Bekväm hantering med knappar eller programmering via IO-link

Viktig information!

Tekniska specifikationer

Analog utgång ström [mA]: 4...20; (skalbar)
Analog punkt – temperaturövervakning [°C]: 4 till 60
Analog punkt – temperaturövervakning [°F]: 39,2 till 140
Analog punkt – tryckövervakning [bar]: 2,2–16
Analog punkt AEP [l/min]: 16,7–83,3
Analog punkt AEP [m/s]: 5,5–27,6
Analog punkt AEP [m³/h]: 1–5
Analogstartpunkt – temperaturövervakning [°C]: -10...46
Analogstartpunkt – temperaturövervakning [°F]: 14...114,8
Analogstartpunkt - tryckövervakning [bar]: -1...12,8
Analog startpunkt ASP [l/min]: 0...66,6
Analog startpunkt ASP [m/s]: 0...22,1
Analogstartpunkt ASP [m³/h]: 0...4
T05/T09 – temperaturövervakning [s]: T09 = 0,5
Responstid [s]: 0,1; (DAP = 0)
Svarstid – tryckövervakning [s]: 0,05
Antal analoga utgångar: 1
Antal digitala utgångar: 2
Antal in- och utgångar: Antal digitala utgångar: 2; antal analoga utgångar: 1
Visning: Färgdisplay 1,44 ", 128 x 128 pixel; 2 x LED, gul
Visningsområde – temperaturövervakning [°C]: -24...74
Visningsområde - temperaturövervakning [°F]: -11,2...165,2
Visningsområde - tryckövervakning [bar]: -1...20
Visningsområde [l/min]: 0...100
Visningsområde [m/s]: 0...33,1
Visningsområde [m³/h]: 0...6
Visningsområde - flödesövervakning [m³]: 0...100000000
Visningsområde - flödesmängdövervakning [scf]: 0...353146667,2
Tryckhållfasthet [MPa] 1.6
Pulslängd – flödesmängdövervakning [s]: 0,01...2
IO-Link revision: 1.1
SDCI-NORM: IEC 61131-9 CDV
Överföringstyp-IO-link COM2 (38,4 kbaud)
Omgivningstemperatur-1 [°C]: 0...60
Repeterbarhet: 0,8 % MW + 0,2 % MEE
Applikation: För industriell användning
Upplösning [l/min] 0.2
Upplösning [m/s]: 0.1
Upplösning [m³/h]: 0.01
Upplösning - tryckövervakning [bar]: 0.05
Upplösning – temperaturövervakning [°C]: 0.2
Upplösning – temperaturövervakning [°F]: 0.5
Utförande kortslutningsskydd: Switchad
Utgångsfunktion: Slutare/öppnare; (parametriserade)
Utgångssignal: Kopplingssignal; analog signal; Impulssignal; IO-Link; (konfigurerbar)
Nödvändiga masterportaler: A
Tid för standby-fördröjning [s]: 1
Driftspänning [V]: 18...30 DC; (enligt SEL/PEL)
Dämpning av processvärde DAP [s]: 0...5
Permanent strömkapacitet i DC-utgången [mA]: 150; (per utgång)
Tryckhållfasthet [bar]: 16
Direktiv om tryckeriutrustning: God branschpraxis; kan användas för stabila gaser från fluidgrupp 2
Ingångar: Räkna-set
Elektriskt utförande: PNP/NPN
Noggrannhet – temperaturbevakning [K]: ± 0,5; (vid mediaströvning inom flödesmätningens gränser)
Noggrannhet (i mätområde): ± (6 % MW + 0,6 % MEE); vid mediumtemperatur 23 °C.
Vikt [g]: 554.000
Största TK är spännvidden - tryckövervakning [% MEW / 10 K]: ± 0,15
Största TK-nollpunkten – tryckövervakning [% MEE / 10 K]: ± 0,25
Impulsutgång: Förbrukningsmängdsräknare
Pulstålighet - övervakning av flödesmängder [m³]: 0,001–10000000
Pulsvärde - Flödesmängdövervakning [scf]: 0,05...353146667,2
I steg om tryckövervakning [bar]: 0.01
I steg om övervakning av flödesmängdflöde [m³]: 0,0001
I steg om övervakning av flödesmängdflöde [scf]: 0,005
I steg från - temperaturövervakning [°C]: 0.1
I steg från - temperaturövervakning [°F]: 0.1
Kurvavvikelse - tryckövervakning < : ± 0,5; (BFSL = Best Fit Straight Line (minsta värdesinställning)
Kommunikationsgränssnitt: IO-link
Kortslutningsskydd: Ja
Lagringstemperatur [°C]: -20...85
MAWP vid tillämpningar enligt CRN [bar] 9.5
Max. Belastning [Ω]: 500
max. Spänningsfall kopplingsutgång DC [V]: 2,5
Max. Tillåten relativ luftfuktighet [%]: 90
Media: Helium (He)
Mediumtemperatur [°C]: -10...60
Mätområde [l/min] 0,8...83,4
Mätområde [m/s]: 0,3...27,6
Mätområde [m³/h]: 0,05...5
Mätområde - tryckövervakning [bar]: -1...16
Mätområde - övervakning av flödesmängd [m³]: 0...100000000
Mätområde - Flödesmängdövervakning [scf]: 0...353146667,2
Mätområde - temperaturövervakning [°C]: -10...60
Mätområde - temperaturövervakning [°F]: 14...140
Min./max. Sprängningstryck [bar]: 64
Min./max. Processcykeltid [ms]: 7.2
MTTF: 180
Parametriermöjligheter: Hysteres / fönster; slutare / öppnare; ström- /impulsutgång; display kan vridas/stängas av; displayenhet; totalisator
Profiler: Digital Measuring sensor (0x800A), Identification and Diagnosis (0x4000)
Processanslutning: Gängad anslutning G 1/4 DN8
Processdata analog: 8
Processdata binärt: 2
Returpunkt RP [l/min]: 0,9...82,9
Returpunkt RP [m/s]: 0,3...27,5
Återkopplingspunkt RP [m³/h]: 0,05–4,97
Returpunkt RP - tryckövervakning [bar]: -1...15,92
Returpunkt RP - temperaturövervakning [°C]: -10...59,7
Returpunkt RP - temperaturövervakning [°F]: 14...139,4
Brytpunkt SP [l/min]: 1,3...83,3
Brytpunkt SP [m/s]: 0,4...27,6
Brytpunkt SP [m³/h]: 0,08–5
Brytpunkt SP - tryckövervakning [bar]: -0,92...16
Brytpunkt SP - Flödesmängdövervakning [m³]: 0,001...10000000
Brytpunkt SP - Flödesmängdövervakning [scf]: 0,05...353146667,2
Brytpunkt SP - temperaturövervakning [°C]: -9,7...60
Brytpunkt SP - temperaturövervakning [°F]: 14,6...140
Skadedämpning LFC [l/min]: 0,6...0,8
Dämpning av smygkvantiteten LFC [m/s]: 0,2...0,3
Eliminering av blekmängd LFC [m³/h]: 0,04–0,05
Stegbredd [l/min]: 0,1
Stegbredd [m/s]: 0,1
Stegbredd [m³/h]: 0,01
Kapslingsklass IP 65; IP 67
Skyddsklass: III
SIO-läge: Ja
Kontaktanslutning: Pinlayout: 0001 - kontaktanslutning: 1 x M12; kodning: A
Strömupptagning [mA] < 80
Temperaturkoefficient [1/K]: ± 0,07 % MW
Överbelastningsbeständig: Ja
Polvändningsskydd: Ja
Material i kontakt med medium: EN AW-6082 (aluminium), 1.4305 (rostfritt stål/303), FKM; Keramik glasassiverad; PPS GF40; Al2O3 (keramik). akrylat
Repeterbarhet – tryckövervakning: ± 0,2
