HARTING 09181309422 Kretskortkontaktdon Rak Rastermått: 2.54 mm Totalt antal poler: 30 Antal serier: 2 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Konstruktionsform
rak
Typ av produkt
Kretskortkontaktdon
RM
2.54 mm
Antal serier
2
Innehåll
1 st
Datablad (PDF)
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
25,52 kr
10
7% = 19,10 kr
23,61 kr
25
10% = 66,75 kr
22,85 kr
50
12% = 159,00 kr
22,34 kr
100
15% = 375,00 kr
21,77 kr
250
17% = 1 097,50 kr
21,13 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (25,52 kr / stycken)
25,52 kr
exkl. moms
30 dagars öppet köp
Höjdpunkter & detaljer
Kretskortskontaktdon
- Totalt antal poler 30
- Antal serier 2
- 1 st
Tekniska specifikationer
- Serie SEK lågprofil
- Komponent: Kretskortsanslutning
- Kontaktbeskrivning: Rak
- Anslutningstyp: Lödanslutning;IDC-skärklämanslutning
- Typ av anslutning: Kretskort till kabel
- Antal kontakter: 30
- Stiftslängd 2,9 mm
- Kontaktserier 2
- Raster, anslutningssida 2,54 mm
- Märkström: Fram till 2,6 A.
- Isolationsmotstånd >109 Ω
- Genomgångsmotstånd: ≤ 35 mΩ
- Gränstemperatur: -55 ... +105 °C
- Provspänning Ueff: 1 kV
- Isolering: II (400 ≤ CTI < 600)
- Material användning: Termoplastisk plast (PBT)
- Färganvändning: Grå
- Material kontakter: Kopparlegering
- Kontaktyta: SN via ni kontaktsida;Sn via ni anslutningssida
- Materialbrännbarhetsklass UL 94: V-0
- IEC 60603-13
- Nettovikt: 5,53 g
- Raster, 1,27 mm kontakt
- Information: För IDC flatledarkabel i raster 1,27 mm (0,050");AWG 28/7
- Monteringshöjd 5.5 mm
- Konstruktionsform
rak
- Typ av produkt
Kretskortkontaktdon
- Funktioner
Rak
- RM
2.54 mm
- Antal serier
2
- Totalt antal poler
30
- Nominell ström
2.6 A
- Kontaktmaterial
Kopparlegering
- Innehåll
1 st
- Anslutning
Lödning
Skärklämanslutning
- Typ
09 18 130 9422
- Höljematerial
PBT
- Tillverkarnr.
09181309422
- Tillverkarfärg
Grå
- Isolationsmaterial
PBT
- Kontaktyta printsida
förtennad
- Kontaktyta kontaktsida
förtennad
- Höjd
5.5 mm
- Max. temperatur
105 °C
- Min. temperatur
-55 °C
- Inre resistivitet
≤ 35 mΩ
- Isolationsmotstånd
109 Ω
- Stiftlängd
2,9 mm
Printed circuit board to cable
Grey
30
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Dokument & nedladdningar
Datablad
Datablad 3000946 HARTING 09181309422 Kretskortkontaktdon Rak Rastermått: 2.54 mm Totalt antal poler: 30 Antal serier: 2 1 st
Datablad 3000946 HARTING 09181309422 Kretskortkontaktdon Rak Rastermått: 2.54 mm Totalt antal poler: 30 Antal serier: 2 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3000946 HARTING 09181309422 Kretskortkontaktdon Rak Rastermått: 2.54 mm Totalt antal poler: 30 Antal serier: 2 1 st
Beskrivning

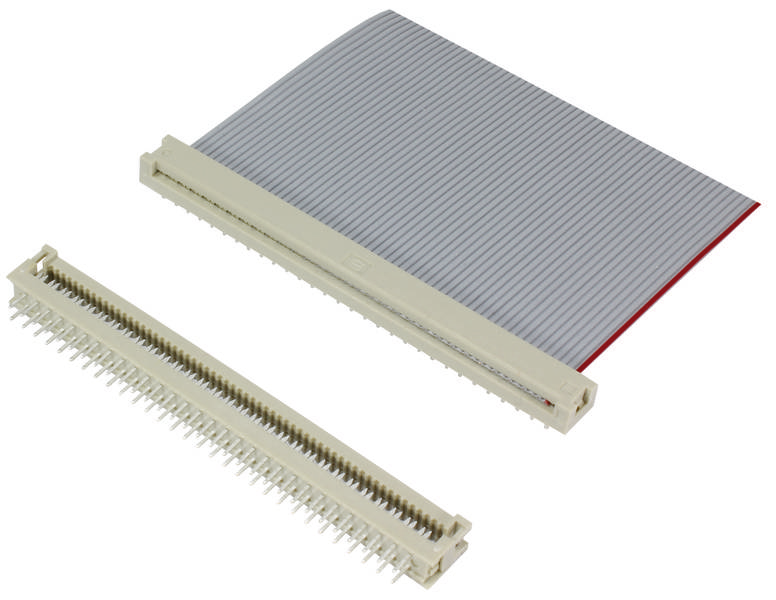

Kretskortkontaktdon, lödanslutning, IDC-skärklämanslutning, märkström: 2,6 A, termoplastisk plast (PBT), grå, kontakter 30
