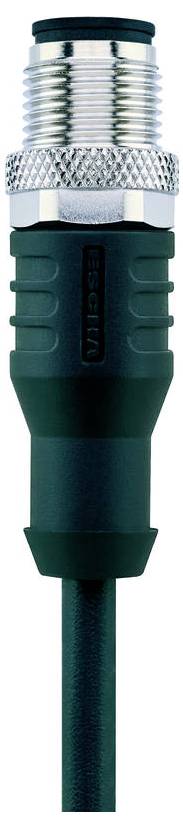

Name: Escha 8046910 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 8 1 st
Brand: Escha
SKU: 3553426
Availability: InStock

Tekniska specifikationer

Märkspänning: 30V
Isolationsmotstånd: ≥108 Ω
Material handtag: Plast, TPU, BK
Material kontakter: Metall, CuZn, guldpläterad
Material kontakthållare: Plast, TPU, BK
Mekanisk livslängd >100 cykler
IEC 61076-2-101
Stiftbeläggning 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 PK, 7 BU, 8 RD
Poltal 8
Kapslingsklass (monterad) IP65, IP67, IP68

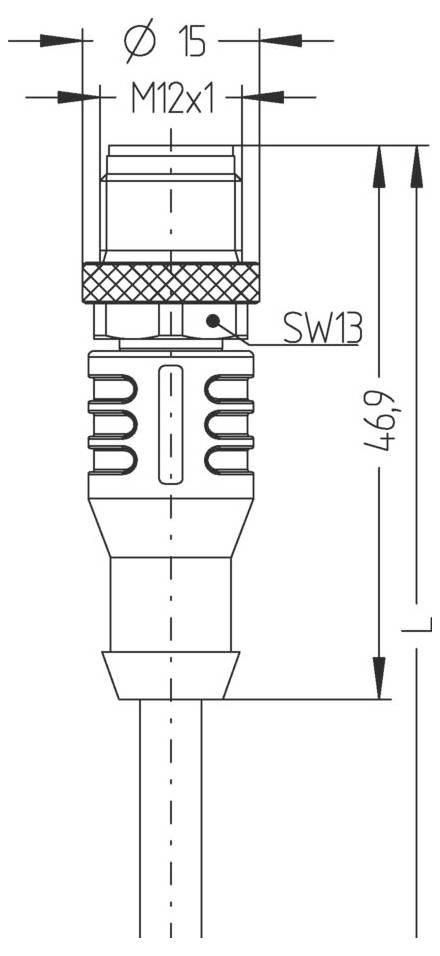

Kontaktdon: Kontakt, rak, M12
Tillåten strömbelastning per PIN (vid 40 °C): 2.0 A.
Omgivningstemperatur -30°C till +90°C.
Föroreningsgrad: 3
LEDARFÄRGER: WH, BN, GN, YE, GY, PK, BU, RD
Ledningstvärsnitt: 8 x 0,25 m²
Ytterdiameter hölje 5,90 mm
Särskilda egenskaper: Flamhärdig, halogenfri, hydrolys-beständig, LASS-fri, oljebeständig, Ozonbeständig, återvinningsbar, RoHS-godkänd, syra- och alkalibeständig, kabelspår, beständig mot svetsloppor, saltvattenbeständig, silikonfri, torsionkompatibel, UV-beständig
Böjradie (rörlig) 10 x Ø-ledning
Böjradie (fast) 5 x Ø-ledning
Halogenfri: Ja
LEDNINGSKVALITET S370, PUR, UL
Kabeluppbyggnad 32 x 0,10 mm
Mantelfärg: BK, liknande RAL9005
Material ledarisolering: PP
Material, ledningsmantel: PUR
Nominell spänning ledning: ≤300 V.
Släpkedjekabel: ≥2 miljoner cykler Mio
Temperaturområde (släpkedja): -25°C…+60°C.
Temperaturområde (rörligt) -30°C till +90°C.
Temperaturområde (fast) -40°C till +90°C.
Torsion: +/-180°/m, ≥ 0,5 miljoner cykler Mio
Kodning: A
Genomgångsmotstånd: 5 mΩ
Ändkonfektion: Öppen kabelände
Material överdrag: Metall, CuZn, förnicklad

Typ: AL-WAS8-5/S370

Typ av produkt: Sensor/ställdon-anslutningskabel

Plug-standard: Sensorikkontaktanslutning

Anslutningssida A: M12-kontakt, rak

Anslutningssida B: Kabel, öppna ändar

Antal poler: 8

Kabellängd: 5.0 m

Mantelmaterial: PUR

Nominell spänning: 30 V

Nominell ström: 2.0 A

Nominell ström - avrundad: 2 A

Ytter-Ø: 5.90 mm

Trådtvärsnitt (Sensor-/ventilkablage): 0.25 mm²

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Guldpläterad

Egenskaper: Halogenfri

Min. temperatur: -40 °C

Max. temperatur: +90 °C

Tillverkarnr.: 8046910

Innehåll: 1 st

Kabel-Ø: 5.90 mm

Dokument & nedladdningar

Datablad

Datablad 3553426 Escha 8046910 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 8 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3553426 Escha 8046910 Sensor/ställdon-anslutningskabel M12 5.0 m Antal poler (RJ): 8 1 st

Beskrivning

Flexibel, silikon- och halogenfri styrledning, med hög mekanisk hållfasthet. Ledningen är kemikalie-, hydrolys- och mikroresistent. Släpkedjekabel är en böjningsradie på min. 10 x d möjlig. Tack vare dess svettresstoppning är ledningen mycket väl lämpad för flexibel användning inom robotteknik, verktygsmaskiner och skärande tillverkning. Ledningarna uppfyller kraven på UL och CSA (UL10493/20549; cULus).

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
