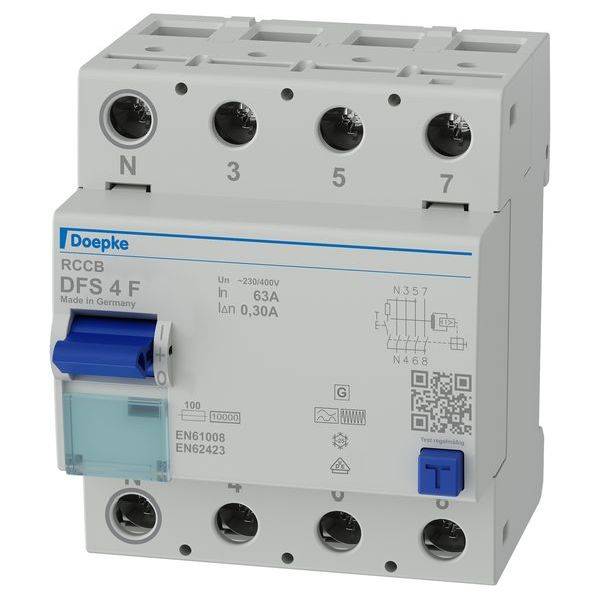

Doepke 09146820 Jordfelsbrytare för blandade frekvenser F

Felströmsskyddsbrytare (RCCB) slår av strömförsörjningen när farligt höga felströmmar uppstår. På så sätt skyddas personer, djur och anläggningar. DFS 4 är två- eller fyrpolig felströmsskyddsbrytare för en- eller trefasiga nät. I standardutförande är de kompakta enheterna fyra smala delningsenheter. De finns med många olika felströmstyper och utföranden för märkströmmar upp till 125 A. De stora dubbeldäckklämmorna kan även ta upp stora ledarareor. Utlösningsinställningen av multifunktionsknappen underlättar felsökning. Den kostnadsfria etikettprogramvaran hjälper dig att skriva på. Brytare av typ F är blandfrekvenskänslig. De skyddar utan nätspänning mot puls- och växelfelström samt felström med avvikelse från 50 Hz. Den ökar stötström- och vibrationstålig. Utrustning i standardutförande är konstruerad för övervakning av strömkretsar med en märkspänning på 230, 400 V, V och en märkfrekvens på 50 Hz. Egenskaper: Känslig för växel- och pulserande likströmsfelströmmar på nätfrekvensen (typ A) samt felström med olika frekvenser ojämn 50 Hz; hög immunitet mot stötfelströmmar och nätspänningsdrivna följromipulser; låg storlek för alla märkströmmar; hög kortslutningssäkerhet; Dubbelstockklämmar för stor ledararea och skenanslutning; indikering; fönster för märkningsetiketter; multifunktionskoppling med tre lägen: "På", "av", "utlöst", "av"; anslutning C1 neutralledarposition vänster; monteringssätt: snabbmontering på skena; monteringsposition fritt val; inmatningsriktning valfri; användningsområden: moderna heminstallationer med LED-belysningssystem samt enfasade frekvensomriktare; ideal för system där RCCB av typ A tenderar att välja fellösningar på grund av stötfelströmmar; kommersiella och industriella installationer med TN-s-, TT- och TN-C-s-system, där driftutrustning för kraftelektronik används utan galvanisk separering från nät, t.ex. switchade nätenheter, högfrekvensomriktare, fotovoltaik- och UPS-system med trafolose växelriktare; ingår ej i TN-C-nät och för skydd av anläggningar. Där elektronisk driftutrustning kan orsaka släta likströmsfelströmmar. Det finns inget omfattande skydd här. För sådana tillämpningar rekommenderar vi vår allströmkänsliga felströmsskyddsbrytare (typ B eller B+); tips: Lämplig för användning i 50 Hz växelströmsnät; inte för användning i likströmsnät samt på utgångssidan på styrda elektriska anordningar som t.ex. frekvensomriktare.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
