Liknande avbildning

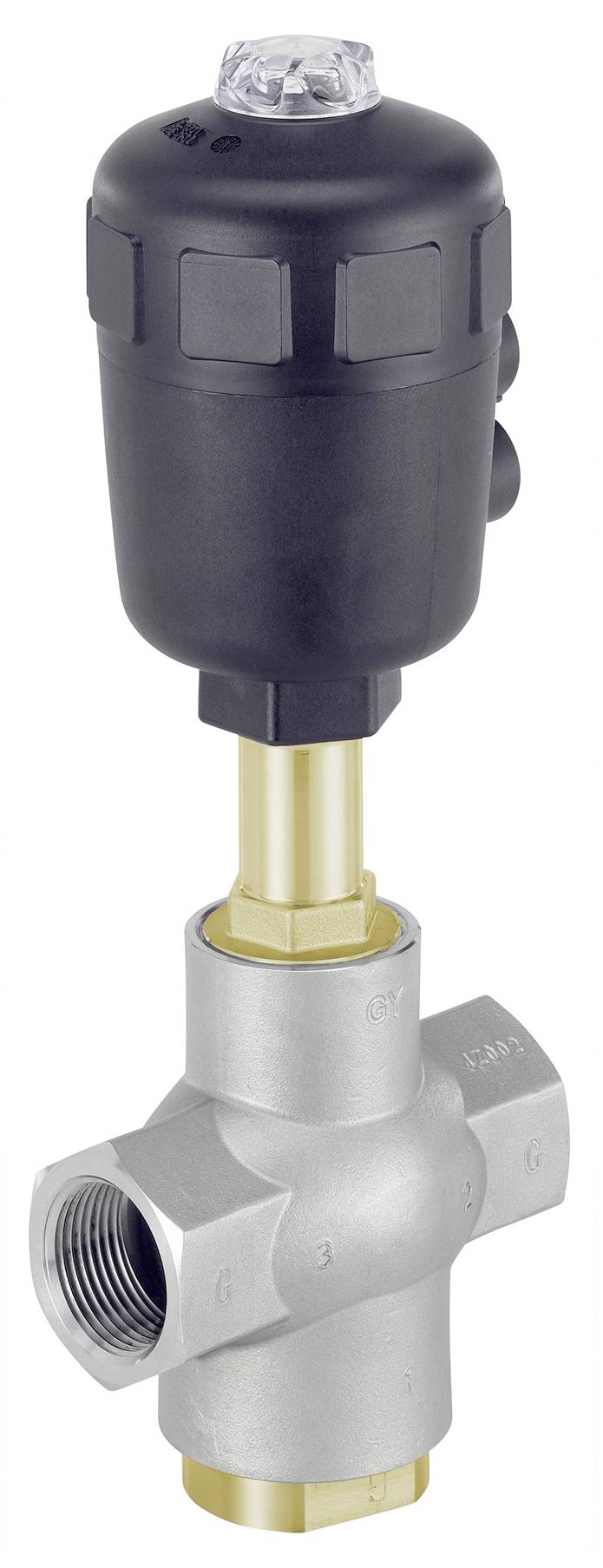

Bürkert Pneumatikventil 2006 337669 0 till 16 bar 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
1 Styck
Antal
Toal (5 352,00 kr / stycken)
5 352,00 kr
exkl. moms
Fri frakt
Endast 1 Styck kvar på lager
Tekniska specifikationer
- Drivning - drivutförande: Classic
- Drivning - Drivningsdimension 63 mm
- Drivning - Ställningsförfrågan via magnetkolvar: Nej
- Drift - drivning material kategori: Plast
- Drift - drivning material: Pa (polyamid)
- Drivning - O-ring mellan locket och uttaget: Nej
- Drivning - styrluftanslutning typ: Innergänga
- Drivning - anslutning för styrluft, gänga: G
- Drivning - styrluftsanslutning diameter (tum): 1/4 tum
- Drift - styrluftsanslutning position: I ledningsriktningen
- Drift - styrluftsanslutning material: Rostfritt stål
- Drivning - Kontrolllufthål diameter: 2 mm
- Drivning - gränssnitt för drivning: Metrisk
- Drivning - ökad kemisk beständighet: Nej
- Drivning - reglera kon: Nej
- Drivning - Kontrollluftanslutning 1 förmonterad: Konformad plugg
- Drivning - Kontrollluftanslutning 2 förmonterad: Konformad plugg
- Tätningsmaterial - sittpackning material kategori: Plast
- Tätningsmaterial - sätestätning material: PTFE (polytetrafluoreten)
- Tätningsmaterial - tätning nippelhölje material: Grafit
- Tätningsmaterial - förpackad tätning medföljer: Nej
- Tryck och temperatur - nominellt tryck (din en 1333): PN 16
- Tryck och temperatur - temperatur medium min: -10 °C.
- Tryck & temperatur - medium temperatur max: 180 °C.
- Tryck & temperatur - temperatur omgivning min: -10 °C.
- Tryck & temperatur - temperatur omgivning max: 55 °C.
- Tryck & temperatur - nominellt tryck min: 0 bar.
- Tryck & temperatur - styrtryck min: 4,7 bar.
- Tryck & temperatur - styrtryck max: 10 bar.
- Tryck & temperatur - nominellt tryck (din en 1759): Klass 150
- Tryck och temperatur - styrtryck vakuum: Nej
- Enhetsegenskaper - produktundergrupp: På/till ventiler
- Enhetsegenskaper - inbyggnadslängd 105 mm
- Enhetsegenskaper - huvudventil funktionsprincip: Sätesventil
- Enhetsegenskaper - ventilaktivering typ: Pneumatiskt
- Enhetsegenskaper - ventiluppbyggnad: Komplett ventil
- Enhetsegenskaper - ventilhöljen tillverkning: Gjutet utförande
- Enhetsegenskaper - luftström: Valfri
- Enhetsegenskaper - vakuumutförande: Nej
- Enhetsegenskaper - syreutförande: Nej
- medium & kalibrering - CIP-kompatibel: Ja
- medium & kalibrering - SIP kompatibel: Ja
- Nominell bredd (kV värde) - höljebredd: 25 mm
- Nominell bredd (kV värde) - höljebredd (I): 1 tum
- Nominell bredd (kV värde) - minsta sätesbredd: 25 mm
- Process-/ledningsanslutning - ledningsanslutning 1 typ: Innergänga
- Process-/ledningsanslutning - ledningsanslutning 1 gängbeteckning: 1
- Process-/ledningsanslutning - ledningsanslutning 1 gängtyp G
- Material - ventilhus material kategori: Metall
- Material - ventilhölje material: Rostfritt stål
- Material - ventilhus ytbearbetning inne: Ej tillämpligt
- Material - ventilhus ytbearbetning utomhus: Obearbetat
- Verkningssätt - fluidisk ledningsanslutning antal: 3
- Verkningssätt - ventilfunktion antal inställningar: 2
- Funktion - manuell manövrering: Nej
- Verkningssätt - styrfunktion: A - stängd i viloläge (NC)
- Funktion - ytterligare manuell manövrering medföljer: Nej
- Godkännanden - certifikat för fabrikstestverk 3.1 bifogat: Nej
- Kontrolltyp: IECEx, ATEXIECEx, ATEX
- Typ av godkännande: Ex h IIC T4 GB, II 2 D ex h IIIC T135 °C DB, ex h IIIC T135 °C DB, II 2 G ex h IIC T4 GB
- Typ av produkt
Pneumatikventil
- Drifttemperatur
-10 °C (min)
- Min. drifttemperatur
-10 °C
- Tillverkarnr.
337669
- Mått.
(Ø x D) 63 mm x 105 mm
- Drifttryck (max.)
16 bar
- Driftstryck (min.)
0 bar
- Drifttryck område
0 till 16 bar
- Driftmedium
Tryckluft
- Djup
105 mm
- Diameter
63 mm
- Rör-Ø
1 tum
- Typ
2006
- Max. medietemperatur
180 °C
- Min. medietemperatur
-10 °C
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3047396 Bürkert Pneumatikventil 2006 337669 0 till 16 bar 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3047396 Bürkert Pneumatikventil 2006 337669 0 till 16 bar 1 st
Beskrivning
Bürkert 3/2-vägs sätesventil typ 2006 består av en pneumatiskt driven CLASSIC-drivning och ett 3-vägs ventilhölje. Beroende på omgivningstemperaturen finns enheten i två olika material, pa och PPS. Genom att byta ut tryck- och arbetsanslutningar kan olika fluiddiska styrfunktioner realiseras, till exempel mixning eller distribution av media. Det flödesoptimerade ventilhöljet av typ 2006 ger utmärkta flödesvärden. Det beprövade självjusterande stopputtaget säkerställer hög täthet och därmed tillförlitlig drift i flera år. Aktivering av 3 vägsventiler typ 2006 sker via en pilotventil eller vid central automatisering via en ventilationsanordning. Direkt montering av en elektrisk styrindikator är enkel att implementera. För användaren är den kompakta typ 2006 därmed ofta det ekonomiska alternativet till två olika avstängningsventiler.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
