Name: binder 77 3527 0000 20704-0500-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad 5 m Antal poler (RJ):
Brand: binder
SKU: 3217734
Availability: BackOrder

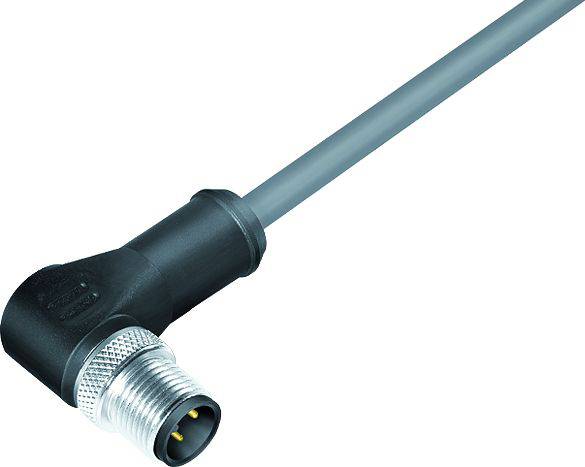

En svart, vinklad kabel med metallkontakt. Kontakten har flera stift och är lämplig för industriella anslutningar.

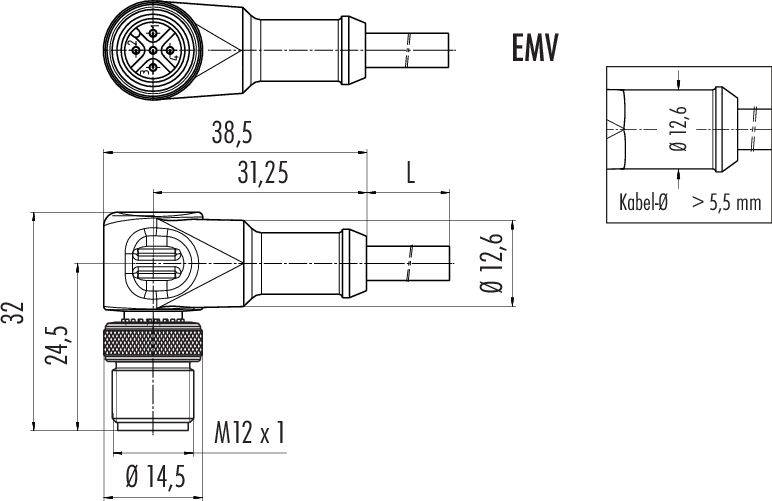

Teknisk ritning av en kontakt med mått i millimeter. Visar vyer från ovan och sidan samt gängspecifikationer.

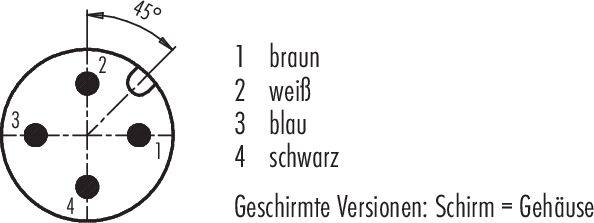

'Elektrisk kontakt': Framställning av en fyrpolig kontakt. Numrering av poler: 1 brun, 2 vit, 3 blå, 4 svart. Vinkel 45°. Notering: 'Skärmade versioner: Skärm = Hölje'.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Kontakt hane vinklad

Anslutningssida A

M12

Antal poler

Kabellängd

5 m

Datablad (PDF)

Leverans tis 17 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (520,00 kr / stycken)

520,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3527 0000 20704-0500 serien 763

M12-A vinkelkontakt
Poltal 4
skärmad
På kabeln
IP67
UL listad
PVC grå
4 x 0.34 m²

Tekniska specifikationer

EMC-duglighet: Skärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: CuZn (förnicklad mässing)
Isolering litzkabel: PVC
Kabelarea: 4 x 0.34 mm
Körhastighet: ≤ 200 m/min (5 m horisontell linje)
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Nej
Monteringssätt: Kabelmontering

Typ: 77 3527 0000 20704-0500

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt hane vinklad

Anslutningssida A: M12

Antal poler: 4

Kabellängd: 5 m

Mantelmaterial: PVC

Nominell spänning: 250 V

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Grå

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

: IP67

Egenskaper: Skärmad

Min. temperatur: -40 °C

Max. temperatur: 105 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3527 0000 20704-0500-20

Innehåll: 1 st

Kabel-Ø: 5.4 mm

RoHS-godkänd: Ja
