Name: binder 77 3429 0000 20712-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane rak 10 m Antal poler (RJ): 12
Brand: binder
SKU: 3217166
Availability: BackOrder

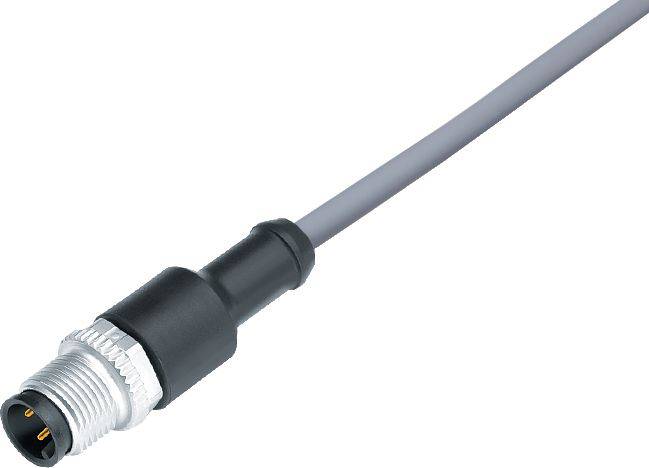

Grå rundkabel med svart kontakt och metallgänga, för anslutning av elektroniska enheter.

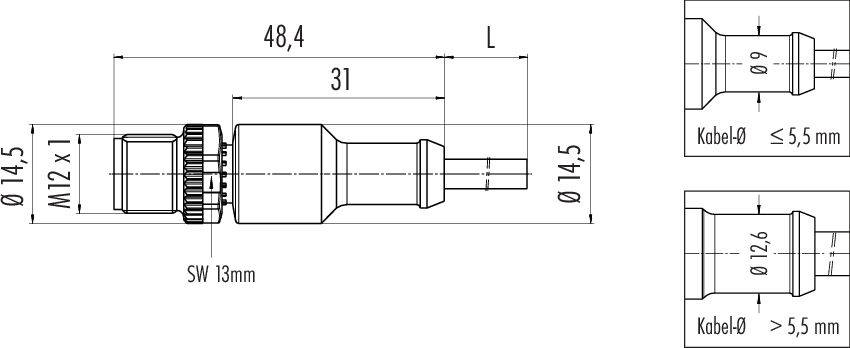

Teknisk ritning av en kontakt: Längd 48,4 mm, diameter 14,5 mm. M12 x 1 gänga, kabeltjocklek ≤ 5,5 mm.

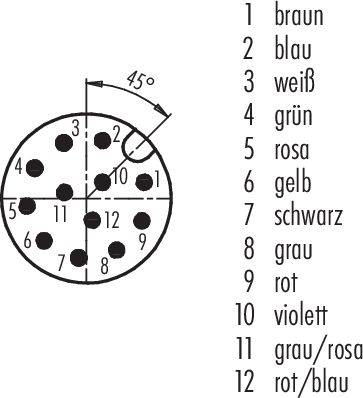

Schematisk skiss av cirkulär kontakt med 12 numrerade stift, arrangerade i en cirkulär layout. Höger sida visar färger som motsvarar respektive stiftnummer.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Kontakt hane rak

Plug-standard

Sensorikkontaktanslutning

Anslutningssida A

M12

Antal poler

Datablad (PDF)

Leverans ons 25 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (1 112,00 kr / stycken)

1 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3429 0000 20712-1000 serien 763

M12-A kabelkontakt
Antal poler: 12
Oskärmad
På kabeln
IP68
UL listad
PVC grå
12 x 0.25 m²

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: Pressgjuten zink förnicklad
Isolering litzkabel: PVC
Kabelarea: 12 x 0.25 mm
Körhastighet: ≤ 200 m/min (5 m horisontell linje)
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Nej
Monteringssätt: Kabelmontering

Typ: 77 3429 0000 20712-1000

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt hane rak

Plug-standard: Sensorikkontaktanslutning

Anslutningssida A: M12

Antal poler: 12

Kabellängd: 10 m

Mantelmaterial: PVC

Nominell spänning: 30 V

Nominell ström: 1.5 A

Nominell ström - avrundad: 1.5 A

Tvärsnittsarea (max.): 0.25 mm²

Trådtvärsnitt (Sensor-/ventilkablage): 0.25 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Grå

Gängtyp anslutningssida: M12

Gäng-typ kabelanslutning och montering: M12

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

: IP68

Min. temperatur: -40 °C

Max. temperatur: 105 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3429 0000 20712-1000-20

Innehåll: 1 st

Kabel-Ø: 6.6 mm

RoHS-godkänd: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Plug-standard

Nominell ström - avrundad

Konstruktionsform

Antal poler

Nominell spänning

Gängtyp anslutningssida

binder 09 0381 81 08-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 8 1 st Piece

Artikelnr.:3216600

Leverans tis 22 dec. 2026

Conrad Electronic

Sensorikkontaktanslutning

1.5 A

Flänsstickkontakt

30 V

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

binder 09 0431 212 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 4 1 st Piece

Artikelnr.:3216601

Leverans tis 22 dec. 2026

Conrad Electronic

Sensorikkontaktanslutning

Flänsstickkontakt

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

103,20 kr^*

binder 09 0435 87 04-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 4 1 st

Artikelnr.:3216614

Leverans tors 29 okt.

155 StyckConrad Electronic

4 A

Flänsstickkontakt

250 V

PG11

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

binder 09 0437 87 05-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 5 1 st

Artikelnr.:3216616

Leverans tors 29 okt.

80 StyckConrad Electronic

Sensorikkontaktanslutning

4 A

Flänsstickkontakt

60 V

PG11

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

79,20 kr^*

binder 09 3432 92 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning Antal poler (RJ): 4 1 st

Artikelnr.:3216639

Leverans tors 29 okt.

3 StyckConrad Electronic

Sensorikkontaktanslutning

4 A

Hona rak

250 V

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

binder 09 3442 92 05-20 Sensor/ställdon-kontakt, okonfektionerad Hona rak, Flänsanslutning Antal poler (RJ): 5 1 st

Artikelnr.:3216642

Leverans fre 20 nov.

Conrad Electronic

Sensorikkontaktanslutning

4 A

Hona rak

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

191,20 kr^*

binder 09 3491 969 12-20 Sensor/ställdon-kontakt, okonfektionerad M12 x 1 Flänsstickkontakt Antal poler (RJ): 12 1 st Piece

Artikelnr.:3216643

Leverans fre 8 jan. 2027

Conrad Electronic

Sensorikkontaktanslutning

1.5 A

Flänsstickkontakt

30 V

M12 x 1

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

391,20 kr^*

binder 70 3441 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216661

Leverans mån 7 dec.

Conrad Electronic

Sensorikkontaktanslutning

4 A

Flänsstickkontakt

60 V

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

binder 70 3441 785 05-20 Sensor/ställdon-kontakt, okonfektionerad M16 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216662

Leverans mån 7 dec.

Conrad Electronic

4 A

Flänsstickkontakt

60 V

M16

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

binder 70 3442 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216663

Leverans mån 7 dec.

Conrad Electronic

4 A

Hona rak

60 V

M12

Styck

Minsta beställningsvolym:: 2

Intervaller: 2

472,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3217166 binder 77 3429 0000 20712-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane rak 10 m Antal poler (RJ): 12

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3217166 binder 77 3429 0000 20712-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane rak 10 m Antal poler (RJ): 12

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
