Name: binder 77 3427 0000 80005-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad 10 m Antal poler (RJ)
Brand: binder
SKU: 3217141
Availability: BackOrder

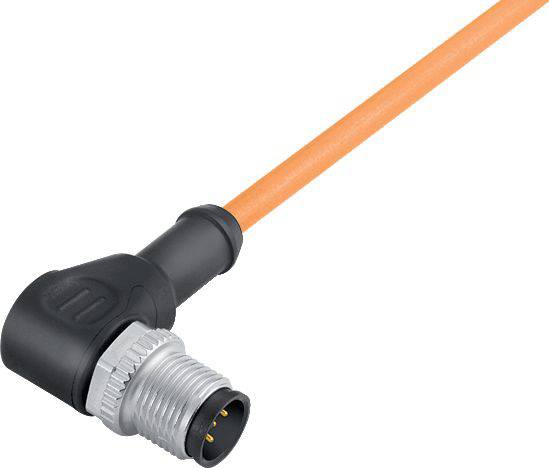

Orange kabel med vinklad kontakt och fyra stift, lämplig för industriella tillämpningar.

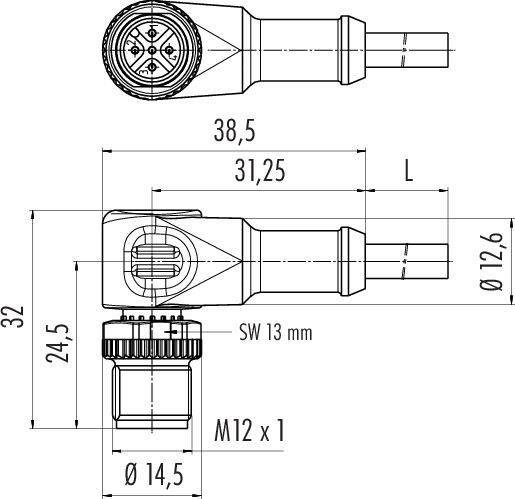

Teknisk ritning av en gängad plugg med mått: Total längd 38,5 mm, huvuddiameter 12,6 mm, gänga M12 x 1, nyckelvidd 13 mm.

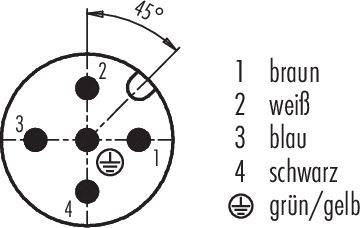

Diagram över en kontakt med 4 stift, numrerade 1 till 4, och en jordning. 45-graders vinkel markerad. Färgkod: brun, vit, blå, svart, grön/gul.

1/3

Liknande avbildning

Typ av produkt

Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform

Kontakt hane vinklad

Anslutningssida A

M12

Antal poler

Kabellängd

10 m

Datablad (PDF)

Leverans ons 25 nov.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (680,00 kr / stycken)

680,00 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

77 3427 0000 80005-1000 serien 763

M12-A vinkelkontakt
Antal poler: 5
Oskärmad
På kabeln
IP68
UL listad
PUR orange
5 x 0.34 m²
För svetsapplikationer

Tekniska specifikationer

EMC-duglighet: Oskärmad
Isolationsmotstånd: ≥ 10ohms Ω
Genomgångsmotstånd:: 3 mΩ
Isolering: II.
Överspänningskategori II
Föroreningsgrad: 3
Material, KONTAKTKROPP: RENT
Material låsning: Pressgjuten zink förnicklad
Isolering litzkabel: PP9Y halogenfri
Kabelarea: 5 x 0.34 mm
Körhastighet: ≤ 3.3 m/s horisontell sträcka och högst 5 m/s²
Böjradie kabeln rör: ≥ 10 x Ø
Böjradie kabel fast: ≥ 5 x Ø
Halogenfri: Ja
Monteringssätt: Kabelmontering

Typ: 77 3427 0000 80005-1000

Typ av produkt: Sensor/ställdon-kontakt, konfektionerad

Konstruktionsform: Kontakt hane vinklad

Anslutningssida A: M12

Antal poler: 5

Kabellängd: 10 m

Mantelmaterial: PUR

Nominell spänning: 60 V

Nominell ström: 4 A

Nominell ström - avrundad: 4 A

Tvärsnittsarea (max.): 0.34 mm²

Trådtvärsnitt (Sensor-/ventilkablage): 0.34 mm²

Anslutning: Kabel med kontakt

Tillverkarfärg: Orange

Gängtyp anslutningssida: M12

Kodning: A

Kontaktmaterial: CuZn

Kontaktyta: Au (guld)

: IP68

Egenskaper: Halogenfri

Min. temperatur: -50 °C

Max. temperatur: 90 °C

Tillslutningssätt: Skruv

Tillverkarnr.: 77 3427 0000 80005-1000-20

Innehåll: 1 st

Kabel-Ø: 4.7 mm

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Plug-standard

Nominell ström - avrundad

Konstruktionsform

Antal poler

Nominell spänning

Gängtyp anslutningssida

binder 09 0381 81 08-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 8 1 st Piece

Artikelnr.:3216600

Leverans tis 22 dec. 2026

Conrad Electronic

Sensorikkontaktanslutning

1.5 A

Flänsstickkontakt

30 V

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

127,20 kr^*

binder 09 0431 212 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt Antal poler (RJ): 4 1 st Piece

Artikelnr.:3216601

Leverans tis 22 dec. 2026

Conrad Electronic

Sensorikkontaktanslutning

Flänsstickkontakt

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

103,20 kr^*

binder 09 0435 87 04-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 4 1 st

Artikelnr.:3216614

Leverans tors 29 okt.

155 StyckConrad Electronic

4 A

Flänsstickkontakt

250 V

PG11

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

63,20 kr^*

binder 09 0437 87 05-20 Sensor/ställdon-kontakt, okonfektionerad PG11 Flänsstickkontakt Antal poler (RJ): 5 1 st

Artikelnr.:3216616

Leverans tors 29 okt.

80 StyckConrad Electronic

Sensorikkontaktanslutning

4 A

Flänsstickkontakt

60 V

PG11

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

79,20 kr^*

binder 09 3432 92 04-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning Antal poler (RJ): 4 1 st

Artikelnr.:3216639

Leverans tors 29 okt.

3 StyckConrad Electronic

Sensorikkontaktanslutning

4 A

Hona rak

250 V

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

167,20 kr^*

binder 09 3442 92 05-20 Sensor/ställdon-kontakt, okonfektionerad Hona rak, Flänsanslutning Antal poler (RJ): 5 1 st

Artikelnr.:3216642

Leverans fre 20 nov.

Conrad Electronic

Sensorikkontaktanslutning

4 A

Hona rak

60 V

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

191,20 kr^*

binder 09 3491 969 12-20 Sensor/ställdon-kontakt, okonfektionerad M12 x 1 Flänsstickkontakt Antal poler (RJ): 12 1 st Piece

Artikelnr.:3216643

Leverans fre 8 jan. 2027

Conrad Electronic

Sensorikkontaktanslutning

1.5 A

Flänsstickkontakt

30 V

M12 x 1

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

391,20 kr^*

binder 70 3441 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216661

Leverans mån 7 dec.

Conrad Electronic

Sensorikkontaktanslutning

4 A

Flänsstickkontakt

60 V

M12

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

472,00 kr^*

binder 70 3441 785 05-20 Sensor/ställdon-kontakt, okonfektionerad M16 Flänsstickkontakt 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216662

Leverans mån 7 dec.

Conrad Electronic

4 A

Flänsstickkontakt

60 V

M16

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

binder 70 3442 287 05-20 Sensor/ställdon-kontakt, okonfektionerad M12 Hona rak, Flänsanslutning 0.5 m Antal poler (RJ): 5 1 st

Artikelnr.:3216663

Leverans mån 7 dec.

Conrad Electronic

4 A

Hona rak

60 V

M12

Styck

Minsta beställningsvolym:: 2

Intervaller: 2

472,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 3217141 binder 77 3427 0000 80005-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad 10 m Antal poler (RJ)

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3217141 binder 77 3427 0000 80005-1000-20 Sensor/ställdon-kontakt, konfektionerad M12 Kontakt hane vinklad 10 m Antal poler (RJ)

Beskrivning

Dessa anslutningssystem är den perfekta lösningen för sensorer och ställdon inom många branscher. Vi har kontaktdon från IP40 till IP69K, många av dem med UL-, VDE- och Ecolab-godkännande, samt FDA-kompatibla modeller i sortimentet. Användare kan beställa rundkontaktdon med 2 till 12 kontakter och olika anslutningsalternativ, inklusive löd-, krimp-, dykart-, kabel- och trådanslutningar. Kontaktdon med M5-, M8- och M12-skruvlås finns raka och vinklade samt som flänsutförande. Förutom Duokontakter och dubbelfördelare finns även ett stort urval av anslutningskablar.

Egenskaper:

• 2- till 12-polig
• IP40 till IP69K
• Skruvlås
- Enkel montering
UL-, VDE- och Ecolab-godkännande
• Anslutningsledning
• FDA-konforma utföranden

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
