Name: Bals Elektrotechnik 11487 11487 CEE väggkoppling 16.0 A 5-polig 400 V 1 st
Brand: Bals Elektrotechnik
SKU: 3146186
Availability: BackOrder

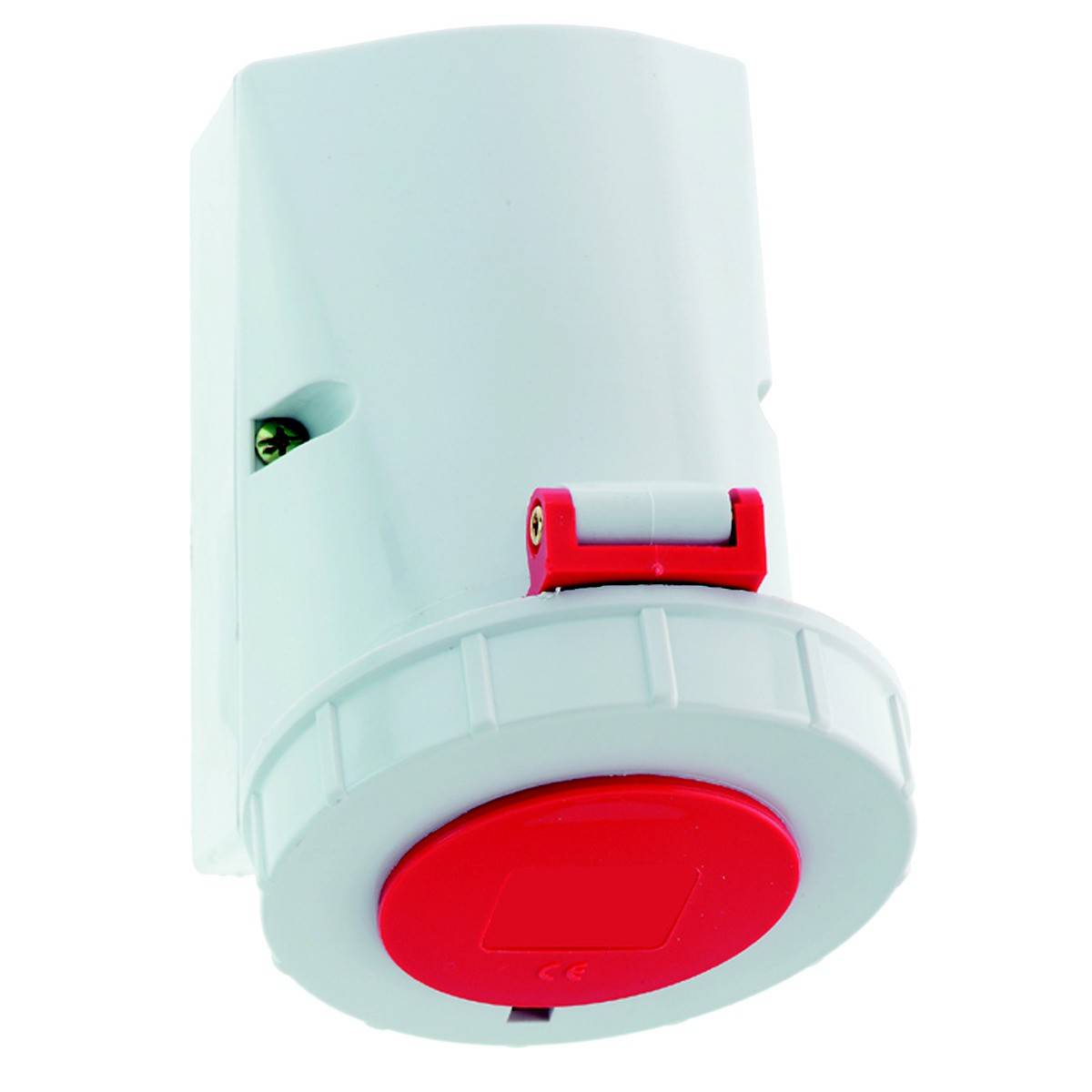

Vit och röd elektrisk kontakt av plast, lämplig för väggmontering. Används för industriella strömförsörjningsanslutningar.

Teknisk ritning av en kontakt med tabell. Tabellen visar mått A till P för olika ampereantal (16, 32) i millimeter och maximala ledardimensioner.

Vit vägguttag med röd kontaktinsats, typiskt lämplig för industriella tillämpningar.

1/3

Bals Elektrotechnik

Datablad (PDF)

Leverans tors 5 nov.

9 Styck

Antal

Styck

Toal (552,00 kr / stycken)

872,00 kr

-37 %

552,00 kr

exkl. moms

Endast 9 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Utförande: Utanpåliggande
IEC-strömstyrka 16 A.
Antal poler: 5
Spänning enligt en 60309-2: 400 V (50+60 Hz) röd
Klocktid 6 h.
Indikeringsfärg röd
RAL-nummer: 3000
Kapslingsklass IP44
Anslutningsteknik: Skruvlös klämma
Kabelinförning: Skruvförband
Material: Plast
Kontaktmaterial: CuZn
Ytbehandling kontakter: Förnicklad
Montering: Intern fastsättning
Isolerad montering: Ja
Militärt utförande: Nej

Typ av produkt: CEE väggkoppling

Nominell spänning: 400 V

Nominell ström: 16.0 A

Nominell ström - avrundad: 16 A

Anslutning A: Skruvlös terminal

Utförande: Utanpåliggande

: IP44

Tillverkarfärg: Röd

Innehåll: 1 st

Antal poler: 5

Anslutning: Klämma

Material (specifikationer): : Plast

Driftspänning: 400 V

UKCA: Ej tillämpligt

Dokument & nedladdningar

Datablad

Datablad 3146186 Bals Elektrotechnik 11487 11487 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3146186 Bals Elektrotechnik 11487 11487 CEE väggkoppling 16.0 A 5-polig 400 V 1 st

Beskrivning

VÄGGUTTAG QUICK-CONNECT TE
16 A 5P (3P+N+PE) 400V (200/346 - 240/415 V~) 6H IP44
Frekvens: 50/60Hz
Tekniska indikeringsfärg: Röd RAL 3000
Storlek på hölje: 126x83 mm (HxB)
Kontaktbärare/kontakter: Kontakthållaren är tillverkad av högvärmebeständigt material, kontakterna är förnicklade i mässing
Maximal ledararea: 4,0 mm2
Höljets material: polyamid
Anslutningsteknik: Skruvlös fjäderklämteknik som burdragfjäderklämma med Konex-kontakt
Kabelintag: 1xM25 upptill, 2xM25 nedtill
Apparatfärg: Självslutande lock röd RAL 3000, höljets underdel grå RAL 7035, överdel grå RAL 7035, kragen grå RAL 7035
Enhetshöjd 154 mm, bredd: 83 mm, apparatdjup: 130 mm
Övriga tekniska egenskaper: Ledningsinförningen är öppen en gång upptill och stängt två gånger nedtill, höljets underdel kan vridas 180°, i botten finns 4 fästhål för utbrytning
