Name: BALLUFF BPI007F Sensor/ställdon passiv Multipolfördelare 1 st Single
Brand: BALLUFF
SKU: 3423125
Availability: BackOrder

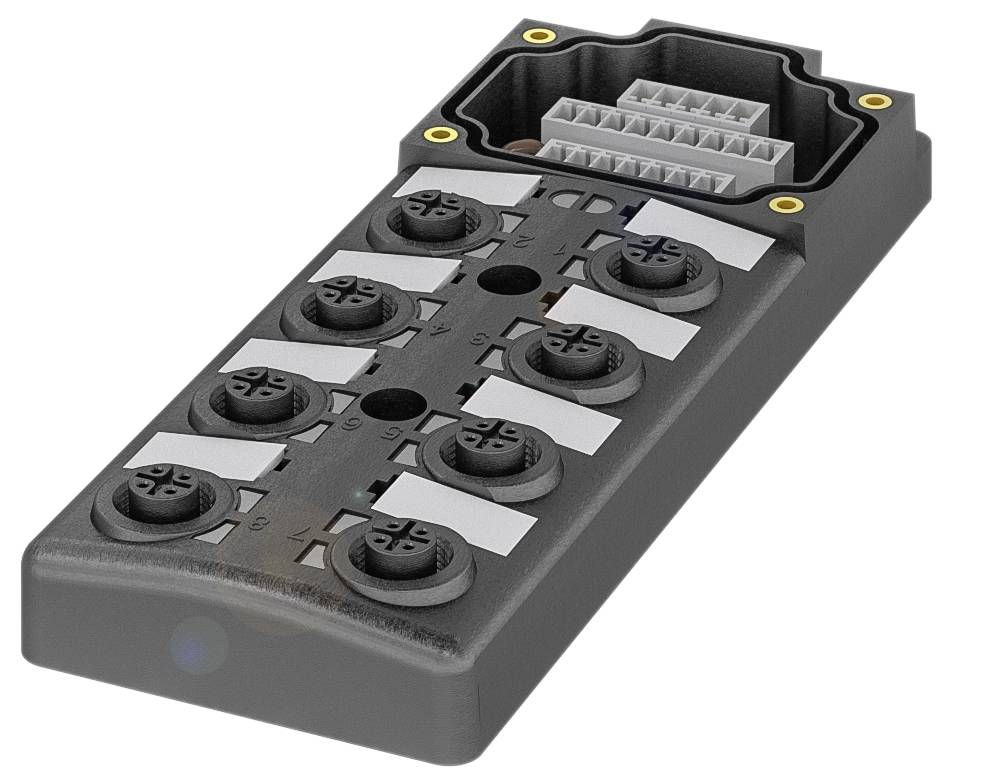

Svart kontaktdon med åtta runda portar i två rader. Upptill ett rektangulärt kontaktområde med flera stift för elektriska anslutningar.

Liknande avbildning

Förpackningstyp

Single

Typ av produkt

Sensor/ställdon passiv

Antal signalplatser

Antal fördelare

8-polig

Typ

BPI007F

Datablad (PDF)

Leverans tors 12 nov.

Antal

Styck

Toal (1 192,00 kr / stycken)

1 192,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Höjdpunkter & detaljer

Distributionsbox

Visning av driftspänning: Led grön (2x)
Anslutning (COM 1): Insticksklämmor
Anslutningar kortplatser: 8x M12x1-uttag, 5-polig
Visning omkopplingsfunktion LED gul (16x)
Signaltyp: PNP

Tekniska specifikationer

Huvudfunktioner: Anslutning (COM 1): Insticksklämmor
Anslutningar kortplatser: 8x M12x1-uttag, 5-polig
Visning omkopplingsfunktion LED gul (16x)
Utgångsström max.: 4 A
Driftspänning UB: 18 - 30 V DC
Visning av driftspänning: Led grön (2x)
Signaltyp: PNP
Summaström, max. 8 A (vid 2 ggr inmatning);8 A (vid 1 inmatning)
Omgivningstemperatur -25...80 °C.
Extra egenskaper:
I leveransen ingår: Identifieringsskyltar (24x)|lock (4x)
Fäste M4 (4x)
Visning av driftspänning: Led grön (2x)
Nominell driftspänning: DC 24 V
Driftspänning UB: 18 - 30 V DC
Åtdragningsmoment: 1.2 Nm ±0.2 (M4)
Höljets material: PBT
EN 60068-2-27, stöt: 100 g, 6 ms
EN 60068-2-6, vibration: 10…60 Hz, konstant amplitud 2|mm|61…500 Hz, konstant|acceleration 15 g.
Omgivningstemperatur -25...80 °C.
Kontaktmaterial: mässing
Visning omkopplingsfunktion LED gul (16x)
Utgångsström max.: 4 A
Isoleringsmotstånd: ≥ 10 Gohm
Summaström, max. 8 A (med 2 inmatningar)|8 A (vid 1 inmatning)
Anslutningar kortplatser: 8x M12x1-uttag, 5-polig
Kontakthållarmaterial pa 6.6
Åtdragningsmoment kabelkontakt: 0.6 Nm + 0.1 Nm (M12|anslutningsdon)
Jag vill bara säga följande: Ja
Levereras inte: Fästskruv M4
Potentialdelning: +24 V och 0 V för vänster sida|(kortplats 1, 3) och höger sida|(kortplats 2, 4) genom|kabelbrygga
Stötspänningsmotståndskraft: 800 V
Strömförbrukning per lysdiod 4 mA

Förpackningstyp: Single

Typ av produkt: Sensor/ställdon passiv

Antal signalplatser: 8

Typ: BPI007F

Antal fördelare: 8-polig

Statusdisplay: med LED

Signaltyp: PNP

Anslutning: M12-uttag

Strömtålighet per kortplats: 4 A

Summaström, enkel inmatning: 8 A

Max. temperatur: 80 °C

Min. temperatur: -25 °C

Anslutningstyp (fördelardosa): M12-hylsa

Totalt antal poler: 5

Tillverkarnr.: BPI007F

Innehåll: 1 st

Antal poler: 5

Strömbelastning (total): 8 A

Strömbelastning per I/O-signal: 4 A

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3423125 BALLUFF BPI007F Sensor/ställdon passiv Multipolfördelare 1 st Single

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3423125 BALLUFF BPI007F Sensor/ställdon passiv Multipolfördelare 1 st Single

Beskrivning

Passiva fördelare på Balluff förbinder sensorer och ställdon med styrningen. De är ideal för hårda förhållanden, särskilt när man använder kyl- och smörjmedel. Det helgjutet höljet har en hög kapslingsklass och en utmärkt stöt- och vibrationstålighet. Genom sin design passar dessa gränssnitt perfekt i alla anläggningar och maskiner, och metalliska skruvhylsor garanterar kontaktens noggrannhet. Samtliga fördelare kan flexibelt monteras på alla standardprofiler och basplattor: Dina fästhål är centrerat. Och genom extra fästhål i sidan kan det passiva gränssnittet även monteras på sidan. Flexibel montering som stöder väl synliga lysdioder. Anslutning kontaktplatser = 8x M12x1-uttag, 5-polig, visning av driftspänning = LED grön (2x), visning omkopplingsfunktion = LED gul (16x), signaltyp = PNP, anslutning (COM 1) = insticksklämmor, driftspänning UB = 18...30 VDC, utgångsström max. = 4 A, summaström max. = 8 A (vid 2-faldig inmatning);8 A (vid 1-faldig inmatning), omgivningstemperatur = -25...80 °C.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
