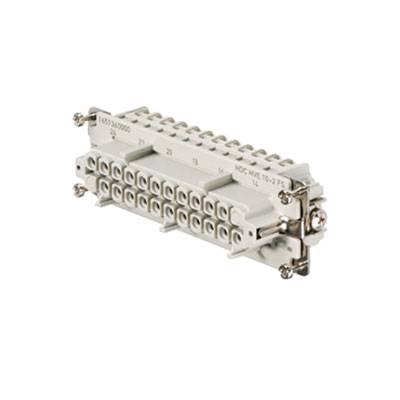

Weidmüller 1651360000 Insats för hylsdon RockStar® HDC HVE 10 + 2 + PE Skruv 1 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Insats för hylsdon
Anslutning
Skruv
Serie
RockStar® HDC HVE
Funktioner
med kopparlegering
Totalt antal poler
10 + 2 + PE
Datablad (PDF)
5 Styck
Antal (Styck)
Du sparar
förpackningspris (exkl. moms)
1
-
255,20 kr
3
4% = 33,30 kr
244,10 kr
5
6% = 77,70 kr
239,66 kr
10
7% = 184,80 kr
236,72 kr
25
9% = 545,50 kr
233,38 kr
50
10% = 1 276,00 kr
229,68 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal
Toal (255,20 kr / stycken)
255,20 kr
exkl. moms
Endast 5 Styck kvar på lager
Höjdpunkter & detaljer
kvinnlig insert
- HDC HVE 10 + 2 FS
Tekniska specifikationer
- Nettovikt: 104 g
- Gränstemperatur: -40 °C ... 125 °C
- Isolationsmotstånd 1010 Ω
- Föroreningsgrad: 3.
- Bredd: 34 mm
- Höjd: 35,2 mm
- Djup: 111 mm
- Höjd uttag 35,2 mm
- Längd sockel 111 mm
- Storlek 8
- Serie: HVE
- MÄRKSPÄNNING (DIN EN 61984) 830 V.
- Märkspänning enligt UL/CSA: 600 V AC/DC
- Märkstötspänning (din en 61984) 8 kV
- MÄRKSTRÖM (DIN EN 61984) 20 A.
- Brännbarhetsklass UL 94: V-0
- Genomgångsmotstånd: ≤ 2 MΩ
- Isoleringsmaterial: PC glasfiberförstärkt (UL-listad och tågkvalificerad)
- Isolering: IIIA
- Kontaktcykler AG: ≥ 500
- Anslutningstyp PE: Skruvanslutning
- Ledaranslutningsarea AWG (PE), max.: AWG 12
- Ledaranslutningsarea AWG (PE), min.: AWG 20
- Avisoleringslängd Mätanslutning 9 mm
- Avisoleringslängd PE-anslutning 10 mm
- Åtdragningsmoment max. PE-anslutning 1,5 Nm
- Åtdragningsmoment min. PE-anslutning 1,2 Nm
- Fästskruv 4
- Bladmått krysspår: Stl. PH1
- Bladmått spår (PE-anslutning): SD 0,8 x 4,0
- Yta: Silver passiviserad
- Material: Kopparlegering
- Bladmått spår (skruvanslutning): SD 0,6 x 3,5
- Antal effektkontakter 10
- Typ av produkt
Insats för hylsdon
- Serie
RockStar® HDC HVE
- Funktioner
med kopparlegering
- Anslutning
Skruv
- Totalt antal poler
10 + 2 + PE
- Ledararea (max.)
2.5 mm²
- Antal poler
10
2
- Ledararea (min.)
0.5 mm²
- Innehåll
1 st
- Ledande kontakt (PE)
Ja
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 202868 Weidmüller 1651360000 Insats för hylsdon RockStar® HDC HVE 10 + 2 + PE Skruv 1 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 202868 Weidmüller 1651360000 Insats för hylsdon RockStar® HDC HVE 10 + 2 + PE Skruv 1 st
Beskrivning
Observera, denna text är maskinöversatt.
Kvinna insats. HDC - insert uttag, 830 V, 20 A, Antal platser: 12, skruvanslutning, storlek: 8. De högspännings skär HVE-serien är utrustade med två eftersläpande kontakter. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 12, Märkström: 23 A, Märkspänning: 830 V, märkspänning enligt UL / CSA 600 V AC / DC, Skruv.
Kvinna insats. HDC - insert uttag, 830 V, 20 A, Antal platser: 12, skruvanslutning, storlek: 8. De högspännings skär HVE-serien är utrustade med två eftersläpande kontakter. Trådanslutningsnivån är utformad som en skruvelement. Alla skruvanslutningselement är utrustade med en trådskyddsfjäder. Kontakter 12, Märkström: 23 A, Märkspänning: 830 V, märkspänning enligt UL / CSA 600 V AC / DC, Skruv.
