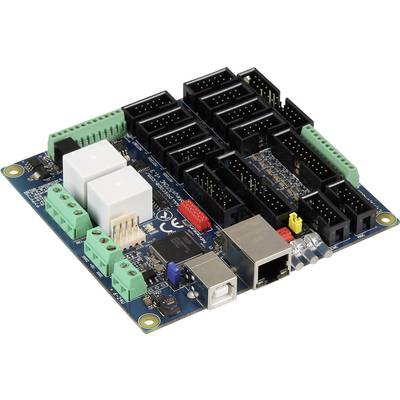

PoLabs PoKeys 57 CNC CNC axelstyrning

PoKeys57CNC är en blandning mellan allround pokeys enheter och motorstyrning. Apparaten är i första hand utvecklade för styrning av upp till 8 STEP / DIR-signal drivs motorer (stegmotorer, servo drivsystem, etc.) i olika situationer med tillsatser av kraftfulla pokeys enheter funktioner. Apparaten innehåller speciella anslutningar för anslutningar med motordrifter (HD44780-kompatibla), LCD-modul, etc. Dessutom finns 5 analoga ingångar med 12 bitars upplösning. Enheten har också fyra galvaniskt separerade open collector-utgångar och isolerad 0 till 10 V analog utgång.

Instrumentet levereras med den poil kern och är helt kompatibel med PoBlocks det grafiska programmeringsprogram. Med programmerbara logiska kontroller på motorn kontrollkortet. PoBlocks kan användas för olika kringutrustning enkelt pappersbaserade processer och utbyte av data med andra program, med PoKeys57CNC inrättas.

Pokeys USB-produkter innehåller stöd för virtuell USB-tangentbord och USB-joystick för en standard-USB-tangentbord och joystick att emulera. Digitala ingångsstiften kan för virtuellt tangentbord och joystick knappar, medan de analoga ingångarna på ett virtuellt joystick axlar kan överföras. Konfigurationen är enkel, genom att våra intuitiva grafiska pokeys konfiguration användning, där varje funktion även testas.

Ett fast zugeordneter PoExtBus / Ponet anslutning kan användas för att antal digitala utgångar för fler 80 utgångar i form av antingen reläutgångar eller open collector-utgångar. Det kan också användas för olika tillbehör (z PoKeysKBD48CNC släpvagn) och I2C givare anslutas.

Egenskaper:
◾ stöder på4 och mach3 Pokeys plugins
◾ kompatibel med USB 1.1 / 2.0 HID-standard,
◾ standard engelska USB-tangentbord-simulering (med utlösning stöd för knapparna på / av),
◾ standard-USB-joystick-simulering (6 axlar, 32 knappar med utlösning stöd),
◾ Ethernet 10/100 med DHCP-klient eller fast IP-stöd,
◾ TCP- och UDP-anslutning med enheten
◾ Modbus TCP-stöd (åtkomst till digitala IO, analoga ingångar, givare värden, digital räknare värden, PWM-utgångar, LCD-skärm, PoExtBus enheter, Matrix-knappsats-status),
◾ webbgränssnitt med ny utformad instrumentbräda och I/O-statusindikering med flera användarkonton,
◾ 28 digitala in- eller utgångar (programvara) med pull-up-motstånd och som virtuella USB-knappsatsen. Det finns ytterligare 4 dedikerad digitala utgångar,
◾ 5 analoga ingångar (12 bitar) med digitala lågpassfilter filtrering (4 analoga ingångar omfattar även analoga lågpassfilter med 1,9 kHz Gränsfrekvens),
◾ flera kodare par ingångar med tre extra dedikerad high speed-kodare och en ultra high-speed kodare-ingångar,
◾ digital räknare till vissa digital ingångsstiften,
◾ kraftfulla 8-axel 125 kHz Puls motor med egen motor anslutningar,
◾ upp till 16x8 minitangentbord med knappar utlöst/alternativ funktion,
◾ upp till 5 high speed ​​voll konfigurerbara PWM-utgångar (25 MHz PWM-timer) - två av dig med open collector-transistorutgångar,
◾ speciell anslutning för HD44780-baserade tecken LCD-stöd (upp till 4x20 tecken),
◾ speciell anslutning för PoPendant1
◾ PoExtBus Stöd för upp till 10 externa schieberegistern (z PoExtBusOC16, PoExtBusRE, etc.),
◾ Ponet enheter stöder (48-knapps CNC-tangentbord),
◾ avbrottssäker stöd vid kommunikation avbrott,
◾ stöd för upp till 100 sensorer, I2C-buss, 1-Wire-Bus eller på allt-i-allo analoga ingångar som kan anslutas
◾ intuitiva och användarvänliga programvara,
◾ stöd med tredje via kommunikations DLL-bibliotek och omfattande protokoll specifikation dokument, som på andra system portieren.
