Name: Phoenix Contact TC-MACX-MCR-PTB 2904673 Matnings- och felsignalmodul
Brand: Phoenix Contact
SKU: 3579732
Availability: BackOrder

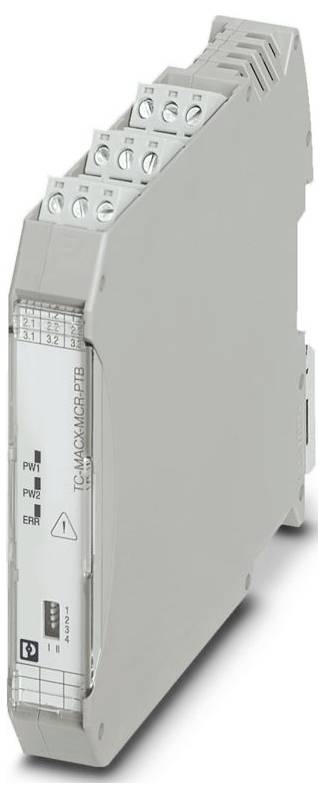

En grå elektrisk modul med kontakter på toppen och märkt "TERMINATION-PTB" på sidan. Indikatorer visar "PWR" och "EAR".

Liknande avbildning

Datablad (PDF)

Leverans tis 17 nov.

Antal

Styck

Toal (1 672,00 kr / stycken)

1 672,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Anslutningstyp: skruvanslutning.
Skruvgänga M3
Åtdragningsmoment: 0,5 Nm... 0,6 Nm
Ledararea flexibel: 0,2 mm²... 2,5 mm²
Ledararea styv: 0,2 mm²... 2,5 mm²
Ledararea AWG: 24... 14
Bredd: 17,5 mm
Höjd: 103,6 mm
Djup: 113,7 mm
Färg: Grå (RAL 7042)
Material hölje pa 6.6
Miljöförhållanden
Kapslingsklass: IP20
Temperaturintervall (drift): -20 °C ... 60 °C (endast för Termination carrier)
Omgivningstemperatur (lagring/transport): -40 °C ... 80 °C
Höjd: ≤ 2000 m
Standarder/bestämmelser: EN 61000–4-6
Anmärkning: Avvikelser kan förekomma under störningen.
Montering: Dragskenamontering
Isolationsegenskaper: Isoleringsegenskaper
Överspänningskategori II
Föroreningsgrad: 2
Tillåten luftfuktighet (drift): 5 %... 95 % (ingen kondensbildning)
Avisoleringslängd: 7 mm
Anmärkning om drift: För avsedd användning ska kraven i installationsdirektivet (se nedladdningar) uppfyllas. För användning eller användning med främmande produkter ska dessutom de krav, säkerhets- och varningstexter som fastställts av respektive tillverkare av främmande produkter uppfyllas.
ATEX ATEX
Märkning: UL 61010 listed;Class i, Div. 2, GROUPS A, B, C, D T5;KLASS I, zon 2, Group IIC
UL, USA / Kanada: UL, USA / Kanada
Utgångsspänning: Ingångsspänning - 0,7 V.
CE: CE
Certifikat: PxCIF21UKEX2904673X
Signal: Signal
Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
Exponering för störningar: Exponering för störningar
Ledningsbunden påverkan: Ledningsbunden påverkan
Immunitet EN 61000-6-2
Brytspänning max. 30 V AC/DC (2 A)
Statusindikering: 1 x LED röd (fel);2 x LED grön (PWR1 och PWR2)
Namn: Ledningsbundna störningar
Begränsning av användningsområdet: Begränsning av användningsområdet
EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
Kontakttyp: 1 växlare.
Brännbarhetsklass UL 94 (hölje): V0 (hölje)
Kontaktmaterial AgSnO, hårdförgylld
UKCA ex (UKEX): UKCA ex (UKEX)
Polerings- och överspänningsskydd: Ja
Utgångssignal ström maximalt: 2 A (redundans)
Djup NS 35/7,5: 114,5 mm (upprullad på bärskena NS 35/7,5 enligt en 60715)
Ingångssignal spänning: 19,2 V DC... 30 V DC
Omkoppling: Relä: Omkoppling: Relä
Bedömningskriterium: A.

Typ av produkt: Matnings- och felsignalmodul

Antal reläutgångar max.: 1

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 V/DC (min)

Höjd: 103.6 mm

Längd: 113.7 mm

Bredd: 17.5 mm

: IP20

Mått.: (L x B x H) 113.7 x 17.5 x 103.6 mm

Tillverkarnr.: 2904673

Typ: TC-MACX-MCR-PTB

Montering (specifikationer): Skenmontering

Max. omgivningstemperatur: 60 °C

Min. omgivningstemperatur: -20 °C

Ex Zone: 2

Innehåll: 1 st

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Matnings- och felsignalmodul

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 3579732 Phoenix Contact TC-MACX-MCR-PTB 2904673 Matnings- och felsignalmodul

Beskrivning

Matnings- och felrapporteringsmodul med skruvanslutning, endast för användning på Termination Carrier, exklusiva tillhörande bärskenor-bussanslutningar

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
