Name: Phoenix Contact RIF-1-RPT-LV-230AC/2X21MS Relämodul Nominell spänning: 230 V/AC 2 switch Piece 1 st
Brand: Phoenix Contact
SKU: 2140989
Availability: InStock

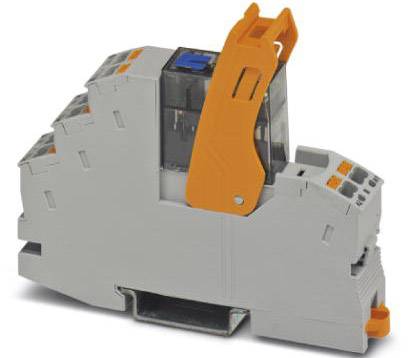

En grå, stegvis elektrisk komponent med en orange spak, sannolikt ett kopplingsklämmblock, placerad på ett monteringsunderlag.

Principschema för ett reläe med två omkopplarkontakter och en LED-indikator. Övre halvan visar kontakterna, nedre halvan visar kretsschemat med dioden.

Kopplingsschema för ett relä med två spolar och kontaktpar. Överst: två slutande kontakter med nummer. Nedtill: diod, LED och motstånd parallellkopplade.

Diagrammet visar reduktionsfaktorn som en funktion av COS Φ. Reduktionsfaktorn sjunker från 1 vid COS Φ = 0 till 0,3 vid COS Φ = 0,2.

Diagrammet visar gränsdriftström per kontakt (A) mot omgivningstemperatur (°C). Linje 1: DC-spole, Linje 2: AC-spole. DC-spolen har högre ström vid samma temperatur.

Linjegraf över spänning (U/U_n) mot omgivningstemperatur (°C). Två linjer: 1) DC-spolar, 2) AC-spolar. Spänningen sjunker med stigande temperatur.

Grafik visar switchström [A] mot switchspänning [V] för AC och DC. Fyra kurvor representerar olika lasttyper och kontaktkonfigurationer.

Diagrammet visar förhållandet mellan kopplingsström (x-axeln) och kopplingscykler (y-axeln) vid 250 V AC, ohmisk last.

1/8

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

2 switch

Nominell spänning

230 V/AC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Snabb leverans tis 13 okt.

45 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (231,20 kr / stycken)

231,20 kr

exkl. moms

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,81 W.
Brytspänning max. 250 V AC/DC
Brytspänning minimum: 12 V (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 16 A (20 ms, slutare)
Frånslagseffekt (resistiv last) max:
192 W (VID 24 V DC)
62 W (VID 48 V DC)
42 W (VID 60 V DC)
55 W (VID 110 V DC)
66 W (VID 220 V DC)
2000 VA (VID 250 V AC)
Brytförmåga:
1 A (VID 24 V, DC13)
1,5 A (VID 230 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea flexibel: 0,14 m²... 1,5 mm²
Ledararea AWG: 26... 16 (styv)
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-1-RPT-LV-230AC/2X21MS

Anslutning: Push-In-klämma

Svarstid: 4 ms

Kontakttyp: 2 switch

Kontaktmaterial: AgNi

Nominell spänning: 230 V/AC

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2000 VA

Mekanisk livslängd: 5x 10⁶ omslagscykler

funktioner: med LED
med varistor

: IP20

Max. temperatur: +45 °C

Min. temperatur: -40 °C

Längd: 75 mm

Bredd: 16 mm

Höjd: 93 mm

Mått.: (L x B x H) 75 x 16 x 93 mm

Innehåll: 1 st

: 0.004 A

: 16

: 96 mm

: 75 mm

: FALSE

: Polarized

: Mono stable

: FALSE

: Single contact

: TRUE

: Other

: 184-253 V

: 184-253 V

: Untreated

: IP20

: TRUE

: AC

: 0

: 0

: 2

: Other

UKCA: Ej tillämpligt
