Name: Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relämodul Nominell spänning: 230 V/AC 1 switch Piece 1 st
Brand: Phoenix Contact
SKU: 2140973
Availability: BackOrder

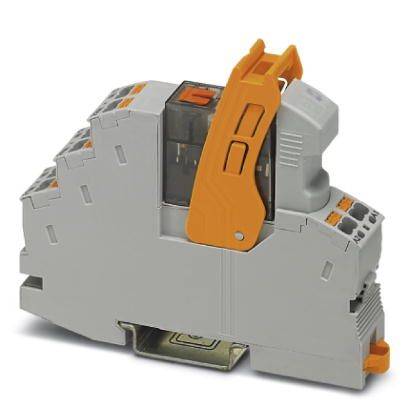

Ett grått relämodul med orangea element för DIN-skensmontering, använt i elektriska styrsystem.

Kopplingsschema visar ett relä med spoleanslutningar A1 och A2, samt omkopplarkontakter 11-14, 21-24 och 12-22.

Diagrammet visar spolspänningen (y-axeln) mot omgivningstemperaturen (x-axeln) för DC- och AC-spolar. Spänningen sjunker när temperaturen stiger.

Diagrammet visar switchströmmens och switchspänningens kurva. Karakteristiska kurvor: 'AC, ohmsk last' vid (1), 'DC, ohmsk last' vid (2). Y-axel: Switchström [A], X-axel: Switchspänning [V].

Diagrammet visar reduktionsfaktorn i förhållande till COS φ. Kurvan sjunker från 1 vid COS φ = 1 till 0,3 vid COS φ = 0,2.

Diagram över ett reläkopplingsschemat med anslutningarna 21, 22, 24, 11, 12, 14 och en elektrisk koppling mellan A1 och A2.

Diagram över gränscykelström [A] kontra omgivningstemperatur [°C]. Fyra kurvor jämförda: DC-spole, AC-spole vid olika anslutningar.

Diagrammet visar antalet switching-cykler i förhållande till switchströmmen vid 250 V AC, ohmsk last. Kurvan faller från vänster övre hörnet till det nedre högra hörnet.

1/8

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 switch

Nominell spänning

230 V/AC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans tis 20 okt.

143 Styck

Visa alternativ

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

Toal (215,20 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,81 W.
Brytspänning max. 250 V AC/DC
Brytspänning minimum: 12 V (vid 10 mA)
Brytström minimum: 10 mA (vid 12 V)
Inkopplingsström maximalt 32 A (20 ms, slutare)
Frånslagseffekt (resistiv last) max:
264 W (VID 24 V DC)
62 W (VID 48 V DC)
48 W (VID 60 V DC)
52 W (VID 110 V DC)
66 W (VID 220 V DC)
2500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
3 A (VID 240 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea flexibel: 0,14 m²... 1,5 mm²
Ledararea AWG: 26... 16 (styv)
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: RIF-1-RPT-LV-230AC/1X21MS

Anslutning: Push-In-klämma

Svarstid: 4 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgNi

Nominell spänning: 230 V/AC

Växelspänning (max.): 250 V DC/AC

Max. bryteffekt: 2500 VA

Mekanisk livslängd: 5x 10⁶ omslagscykler

Spoleffekt: 0.81 W

funktioner: med LED
med varistor

: IP20

Max. temperatur: +50 °C

Min. temperatur: -40 °C

Längd: 75 mm

Bredd: 16 mm

Höjd: 93 mm

Mått.: (L x B x H) 75 x 16 x 93 mm

Innehåll: 1 st

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Växelspänning (max.)

Växelström (max)

Nominell spänning

Förpackningstyp

Kontakttyp

Phoenix Contact DEK-REL- 5/I/1 Relämodul Nominell spänning: 5 V DC/AC Växelström (max): 3 A 1 NO Piece 1 st

Artikelnr.:2225813

Snabb leverans tis 13 okt.

8 StyckConrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch Piece 1 st

Artikelnr.:2225814

Snabb leverans tis 13 okt.

6 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209100

Leverans tis 20 okt.

20 StyckConrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2225771

Leverans tis 20 okt.

61 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

199,20 kr^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209098

Leverans tis 20 okt.

73 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

311,20 kr^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 1 st

Artikelnr.:2225768

Snabb leverans tis 13 okt.

29 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,20 kr^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 50 mA 1 switch 1 st

Artikelnr.:2225770

Leverans tis 20 okt.

27 StyckConrad Electronic

30 V/AC

50 mA

24 V/DC

1 switch

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

215,20 kr^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch Piece 1 st

Artikelnr.:2225417

Snabb leverans tis 13 okt.

20 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st

Artikelnr.:2225769

Snabb leverans tis 13 okt.

2 StyckConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

311,20 kr^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 10 A 1 switch Piece 1 st

Artikelnr.:2209947

Leverans tis 20 okt.

1 StyckConrad Electronic

250 V DC/AC

10 A

24 V/DC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relämodul Nominell spänning: 230 V/AC 1 switch Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relämodul Nominell spänning: 230 V/AC 1 switch Piece 1 st

Beskrivning

Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, inläsningsbygel, inkopplingsbar avstörningmodul och effektkontaktrelä med kontrollknapp och inbyggd status-LED. Kontakttyp: 1 växlare. Ingångsspänning: 230 V/AC.

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
