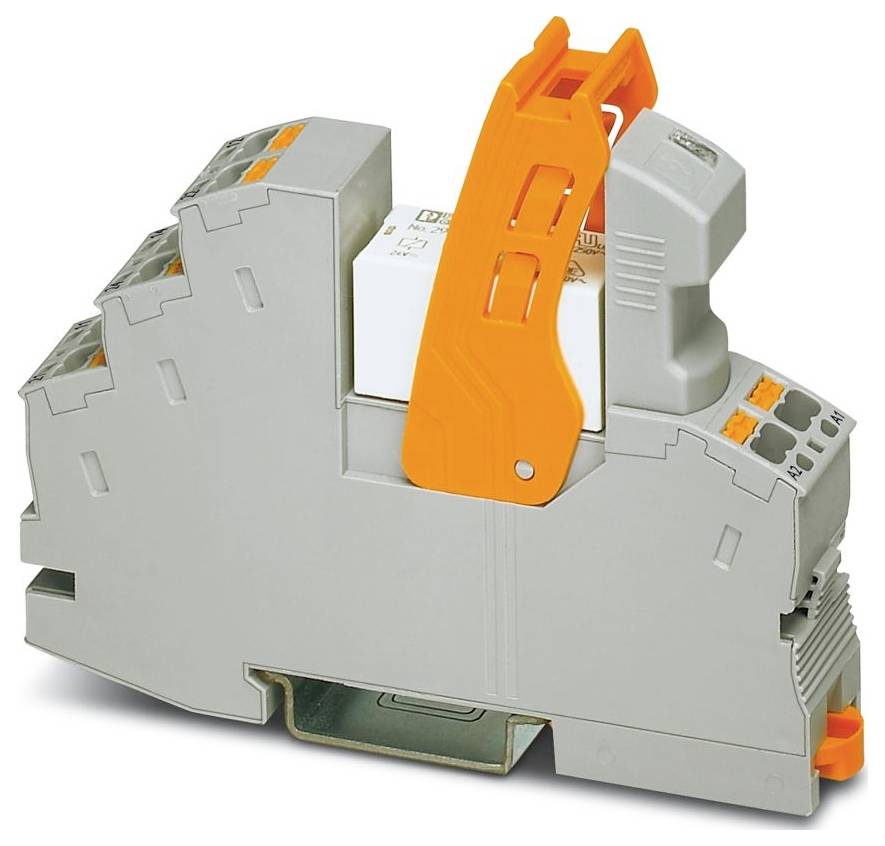

Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relämodul 2 switch Piece 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Relämodul
Kontakttyp
2 switch
Växelspänning (max.)
250 V DC/AC
Typ
RIF-1-RPT-LV-120AC/2X21
Datablad (PDF)
104 Set
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
1 192,00 kr
3
3% = 99,06 kr
1 158,98 kr
5
4% = 231,25 kr
1 145,75 kr
10
5% = 550,70 kr
1 136,93 kr
25
5% = 1 624,00 kr
1 127,04 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal (förpackningsstorlek 10 st)
Toal (1 192,00 kr / stycken)
1 192,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: RIFLINE complete
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 1,5 m²;0,14 m² 1,5 m² (ändhylsa med plasthylsa);0,14 m² ... 1 m² (ändhylsa med plasthylsa, två ledare på dubbelklämma)
- Ledararea styv: 0,14 mm²... 1,5 mm²
- Ledararea AWG: 26... 16 (styv);26... 16 (flexibel)
- Bredd: 16 mm
- Höjd: 96 mm
- Djup: 75 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 50 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Isolationsegenskaper: Isoleringsegenskaper
- Överspänningskategori: III
- Föroreningsgrad: 2
- Avisoleringslängd: 8 mm
- Montering: valfri position
- Obs! För drift: Bygel FBS 2-6... För ingångssidan (A2) och kontaktbrygga FBS-2-8... För utgångssidan (11/ 21)
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 1 W.
- Diameter: 3,2 mm
- Driftsätt 100 % ED
- Ingångsspänningsområde: 96 V AC ... 138 V AC (20 °C)
- Artikelmått: Artikelmått
- Monteringsanvisning: Kan staplas utan avstånd
- Skyddskrets: varistor
- Mager gas: Mager gasest
- Kopplingsspänning 250 V AC/DC
- Användning: Universell
- Borrhål: Borrhål
- Inkopplingsström maximalt 12 A (20 ms, slutare)
- Isolering: Säker separering mellan ingång och utgång;basisolering mellan växlarna
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 20.01.2026
- NOMINELL INGÅNGSSPÄNNING UN 120 V AC
- Ingångsspänningsområde baserat på UN: Se diagram
- Typisk ingångsström vid UN 8 mA
- Visning av driftspänning: LED gul
- Kontaktutförande: 2 växlare
- Gränsström kontinuerligt 8 A (se diagram)
- Brännbarhetsklass UL 94 (hölje): V2 (hölje)
- Märkstötspänning: 6 kV (ingång / utgång);4 kV (mellan växlarna)
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Kapslingsklass (relä): RT III (relä)
- Strömbrytare
- Livslängd mekanisk: Ca 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kVeff (50 Hz, 1 min, lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Svarstid typisk: 3 ms ... 12 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 5 V (10 mA)
- Brytström minimum: 10 mA (5 V)
- Frånkopplingseffekt (resistiv last) max: 192 W (vid 24 V DC);124 W (vid 48 V DC);60 W (vid 60 V DC);44 W (vid 110 V DC);57 W (vid 220 V DC);2000 VA (vid 250 V AC)
- Livslängd elektrisk: Se diagram
- Nätfrekvens 50/60 Hz
- Fritidsområde typiskt: 3 ms ... 20 ms.
- Provningsspänning (växlare/växlare) 2,5 kVeff (50 Hz, 1 min, växlare/växlare)
- Spolspänning 120 V AC
- Brukskategori CB Scheme (IEC 60947-5-1): AC15, 1,5 A/240 V (slutare);AC15, 2 A/250 V (öppnare);DC13, 2 A/24 V (öppnare);DC13, 0,2 A/250 V (slutare)
- Förpackningstyp
Piece
- Typ av produkt
Relämodul
- Typ
RIF-1-RPT-LV-120AC/2X21
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
96 V/AC
- Utlösningsspänning (max.)
138 V/AC
- Svarstid
12 ms
- Falltid
20 ms
- Kontakttyp
2 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
2000 VA
- funktioner
med fästbygel
IP20
- Max. temperatur
50 °C
- Min. temperatur
-40 °C
- Djup
75 mm
- Bredd
16 mm
- Höjd
96 mm
- Mått.
(B x H x D) 16 x 96 x 75 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relämodul 2 switch Piece 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3579663 Phoenix Contact RIF-1-RPT-LV-120AC/2X21 Relämodul 2 switch Piece 10 st
Beskrivning
Förmonterad relämodul med push-in-anslutning, bestående av: Reläsockel, effektkontaktrelä, instickbar display-/avstörningsmodul och hållarbygel. Kontaktutförande: 2 växlare. Ingångsspänning: 120 V/AC.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
