Name: Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC
Brand: Phoenix Contact
SKU: 2137129
Availability: BackOrder

En grå elektronisk apparat med kontaktanslutningar, ofta använd för styrning i automatiserade system.

Kopplingsschema för en elektronisk styrenhet med flera ingångar (IN1-IN9) och utgångar (OUT1-OUT5), intern logik centrerad ovanför.

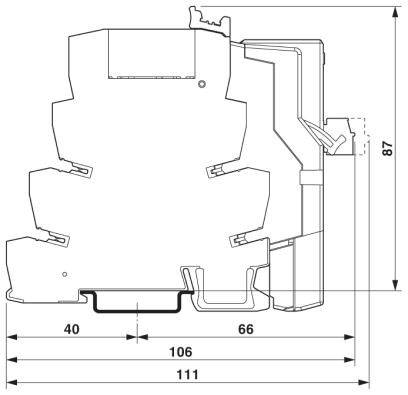

Genomskärningsritning av en teknisk komponent med måttangivelser: Bredd 111 mm, höjd 87 mm, delbredder 40 mm, 66 mm.

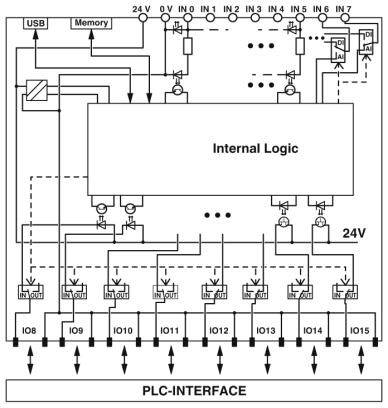

Kopplingsschema för ett PLC-gränssnitt med ingångar, utgångar och intern logik. Visar anslutningar för USB och minne.

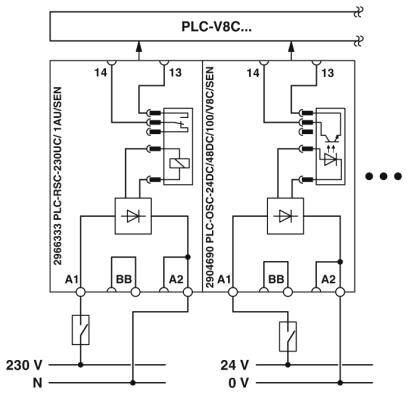

Kopplingsschema visar ledningsdragningen för ett PLC-system med två relämoduler, var och en med ingångar vid 230 V och 24 V, och utgångar vid 0 V.

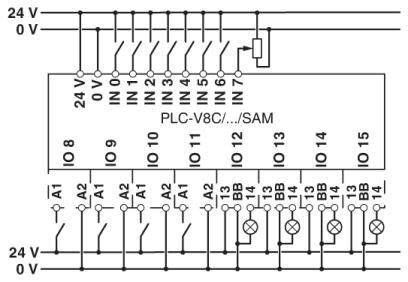

Kopplingsschema för en PLC-styrenhet med ingångs- och utgångsanslutningar, numrerade från 0 till 15, visar elektriska kopplingar och märkningar.

Kopplingsschema för relämodul 'PLC-V8C'. Visar anslutningspunkter, spänningsingångar (230V, 24V) och styrkretsar för 2 reläer.

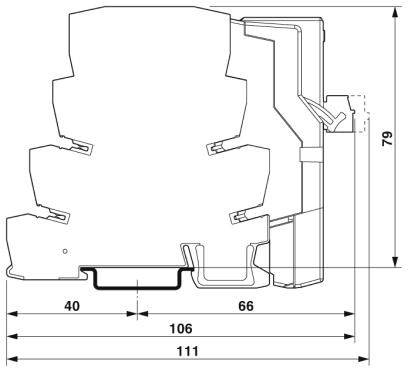

Teknisk ritning av en profilsektion med mått: bredd 111, höjd 79 mm, fokuserad på strukturdetaljer.

1/8

Datablad (PDF)

Leverans tors 22 okt.

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (2 152,00 kr / stycken)

2 152,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Beskrivning av ingången: En 61131-2 typ 3
Antal ingångar: 8 (2 kan konfigureras som analog)
Skyddskrets: Polvändningsskydd
Grå färg
Statusindikering med LED grön
Ingångsspänningsområde: 0 V... 10 V
Ingångsmotstånd> 3,5 kΩ
Strömförbrukning typisk: 4 mA
Antal utgångar: ≤ 8
Realtidsklocka noggrannhet: ±2 s/d.
Realtidsklocka bufferttid 96 h (kondensator)
Montering: valfri position
Monteringsanvisning: Kan anslutas till 8 x PLC-INTERFACE-klämmor
Avisoleringslängd 9 mm
Antal anslutningar: 1
Ledararea styv: 0,14 mm²... 1,5 mm²
Ledararea flexibel: 0,14 m²... 1,5 mm²
Ledararea AWG: 26... 16
Isolationsmärkspänning: 50 V
Märkstötspänning 0,8 kV
Föroreningsgrad: 2
Överspänningskategori: III

Typ: PLC-V8C/PT-24DC/SAM2

Antal analoga ingångar max.: 2

Antal digitala ingångar max.: 6

Antal ingångar max.: 8

Antal utgångar max.: 8

Antal anslutningar inline: 8

Antal ingångar: 8 x

Antal utgångar: 8 x

Driftspänning (min.): 19.2 V/DC

Driftspänning: 19.2 - 26.4 V/DC

Driftspänning max.: 26.4 V/DC

Driftspänning: 24 V/DC

Höjd: 111 mm

Längd: 87 mm

Bredd: 50 mm

: IP20

Mått.: (L x B x H) 87 x 50 x 111 mm

Anslutningsteknik: Push-in-anslutning

Anslutningstyp: Push-in-anslutning

Max. strömförbrukning: 4 mA

Tillverkarnr.: 2907443

Max. omgivningstemperatur: +50 °C

Min. omgivningstemperatur: -20 °C

Logisk spänning UL: 24 V/DC

UKCA: Ja

Dokument & nedladdningar

Datablad

Datablad 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2137129 Phoenix Contact PLC-V8C/PT-24DC/SAM2 2907443 24 V/DC

Beskrivning

PLC logic Stand-Alone logikmodul, generation 2, med 16 i/OS, kan anslutas till 8 digitala eller analoga PLC-INTERFACE-klämmor, kan inte utökas, realtidsklocka, micro-USB-uttag, upptagning för minnesmodul och Bluetooth-adapter, Push-in-anslutning

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
