Name: Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st
Brand: Phoenix Contact
SKU: 2209097
Availability: BackOrder

Ett grått elektriskt relämodul med orange hävarm, monterbar på DIN-skenor. Den visar tekniska specifikationer och symboler.

Diagram visar kopplingsförmåga: Kurvor för 'AC, ohmsk last', 'DC, ohmsk last' och 'DC, L/R = 40 ms' med spänning [V] och ström [A].

Kopplingsschema för en kontaktor med lindningskontakter A1 och A2, schematisk diod och omkopplingskontakter 13, 14, BB.

Diagram visar U/UN mot TU i °C. Grafen stiger från 20°C vid 0,9 till 1,3 vid 40°C, förblir konstant fram till 50°C, för att sedan sjunka till 0,85 vid 65°C.

'Diagrammet visar tidsförloppet för ström (I) och spänning (U). I-topp följt av exponentiell nedgång; U stiger långsamt och avtar.'

1/5

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 NO

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Leverans tis 20 okt.

29 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

Toal (311,20 kr / stycken)

3 112,00 kr

exkl. moms

Fri frakt

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,43 W.
Brytspänning max. 250 V AC/DC
Brytspänning minimum: 12 V (vid 100 mA)
Brytström minimum: 100 mA (vid 12 V DC)
Inkopplingsström maximalt 165 A (20 ms)
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
58 W (VID 48 V DC)
48 W (VID 60 V DC)
50 W (VID 110 V DC)
80 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
2 A (VID 24 V, DC13)
0,2 A (VID 110 V, DC13)
0,2 A (VID 250 V, DC13)
6 A (VID 24 V, AC15)
6 A (VID 120 V, AC15)
6 A (VID 250 V, AC15)
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,14 mm²... 2,5 mm²
Ledararea flexibel: 0,14 m²... 2,5 mm²
Ledararea AWG: 26... 14
Isolationsmärkspänning 250 V AC
Märkstötspänning 6 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: PLC-RSC- 24DC/ 1ICT/ACT

Anslutning: Skruv

Svarstid: 8 ms

Falltid: 10 ms

Kontakttyp: 1 NO

Kontaktmaterial: AgSnO2

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Max. bryteffekt: 1500 VA

Mekanisk livslängd: 3 x 10⁷ omslagscykler

funktioner: med LED

: Reläskyddstyp RT II

Max. temperatur: +60 °C

Min. temperatur: -40 °C

Längd: 94 mm

Bredd: 14 mm

Höjd: 80 mm

Mått.: (L x B x H) 94 x 14 x 80 mm

Innehåll: 1 st

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Växelspänning (max.)

Växelström (max)

Nominell spänning

Förpackningstyp

Kontakttyp

Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209097

Leverans tis 20 okt.

29 StyckConrad Electronic

Denna artikel

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

311,20 kr^*

Phoenix Contact DEK-REL- 5/I/1 Relämodul Nominell spänning: 5 V DC/AC Växelström (max): 3 A 1 NO Piece 1 st

Artikelnr.:2225813

Snabb leverans tis 13 okt.

8 StyckConrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

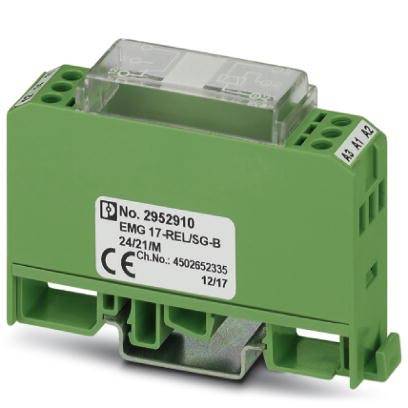

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch Piece 1 st

Artikelnr.:2225814

Snabb leverans tis 13 okt.

6 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209100

Leverans tis 20 okt.

20 StyckConrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2225771

Leverans tis 20 okt.

61 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

199,20 kr^*

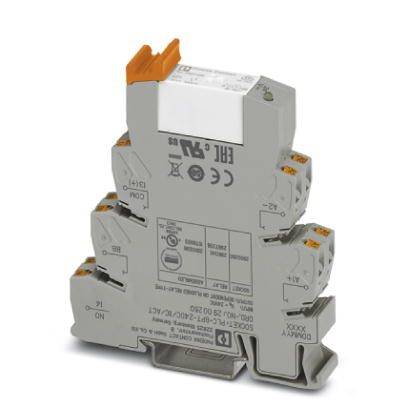

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209098

Leverans tis 20 okt.

73 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

311,20 kr^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 1 st

Artikelnr.:2225768

Snabb leverans tis 13 okt.

29 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,20 kr^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 50 mA 1 switch 1 st

Artikelnr.:2225770

Leverans tis 20 okt.

27 StyckConrad Electronic

30 V/AC

50 mA

24 V/DC

1 switch

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

215,20 kr^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch Piece 1 st

Artikelnr.:2225417

Snabb leverans tis 13 okt.

20 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st

Artikelnr.:2225769

Snabb leverans tis 13 okt.

2 StyckConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

311,20 kr^*

Dokument & nedladdningar

Datablad

Datablad 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2209097 Phoenix Contact PLC-RSC- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Beskrivning

PLC-GRÄNSSNITT för höga inkopplingsströmmar, bestående av grundklämma PLC-BSC.../ 1IC/ACT med skruvanslutning och anslutningsbara miniatyrreläer, för montage på skena NS 35/7,5, max. inkopplingsström upp till 800 A, 1 slutare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
