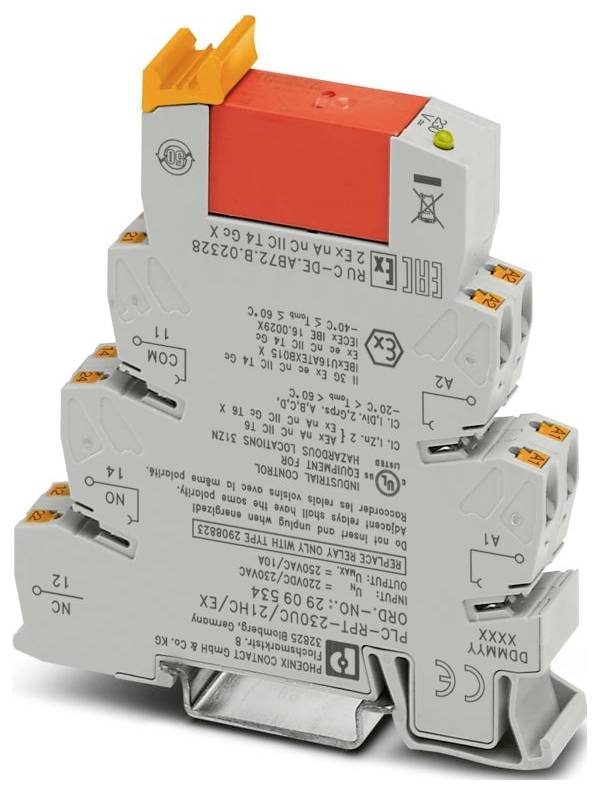

Phoenix Contact PLC-RPT-230UC/21HC/EX Relämodul 1 switch Piece 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Förpackningstyp
Piece
Typ av produkt
Relämodul
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RPT-230UC/21HC/EX
Datablad (PDF)
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
2 712,00 kr
3
2% = 198,54 kr
2 645,82 kr
5
3% = 462,40 kr
2 619,52 kr
10
4% = 1 101,00 kr
2 601,90 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Toal (2 712,00 kr / stycken)
2 712,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 14 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 55 °C;-40 °C... 60 °C (UL)
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: GB/T 3836.1;GB/T 3836.3;GB/T 3836.8
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 3
- Avisoleringslängd 10 mm
- Montering: valfri position
- ATEX ATEX
- IECEx: IECEx
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- UL, USA / Kanada: UL, USA / Kanada
- Maximal effektförlust vid nominellt förhållande 1,04 W.
- Driftsätt 100 % ED
- CE: CE
- Certifikat: TAE00196
- Ingångsspänningsområde: 179,4 V AC ... 264,5 V AC (20 °C);171,6 V DC ... 264 V DC (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: Brygglikriktare | likriktarbrygga
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- Mager gas: Mager gasest
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Användning: Hög kontinuerlig ström;explosionsfarliga områden
- Begränsning av användningsområdet: Begränsning av användningsområdet
- EMC-anmärkning: EMC: Klass-A-produkt, se tillverkarens deklaration för nedladdning
- Inkopplingsström maximalt 30 A (300 ms)
- Isoleringsegenskaper: Standarder / bestämmelser: Isoleringsegenskaper: Standarder / bestämmelser
- Isolering: Säker separering, förstärkt isolering
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 11.12.2025
- NOMINELL INGÅNGSPÄNNING UN: 230 V AC;220 V DC
- Typisk ingångsström vid UN 4,5 mA
- Visning av driftspänning: LED gul
- Kontakttyp: 1 växlare.
- Gränsström kontinuerligt: 10 A (nedstämpling);6 A (värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade, gäller det normala värdet.)
- Brännbarhetsklass UL 94 (hölje): V0 (hölje)
- Standarder/föreskrifter: Standarder/föreskrifter
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur D
- HUMIDITY: A
- Vibration: B/C.
- EMC:B
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Isolationsmärkspänning: 250 V AC
- Märkstötspänning 6 kV
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Kapslingsklass (relä): RT III (relä)
- Strömbrytare
- Livslängd mekanisk: 3x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 7 ms
- Frånslagstid typisk: 10 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 12 V AC/DC (10 mA)
- Brytström minimum: 10 mA (12 V)
- FRÅNKOPPLINGSEFFEKT (RESISTIV LAST) MAX: 240 W (24 V DC) ;58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
- BRYTFÖRMÅGA 2 A (24 V (DC13));0,2 A (110 V (DC13));0,2 A (250 V (DC13));6 A (24 V (AC15));6 A (120 V (AC15));6 A (250 V (AC15))
- Nominell spänning (påkopplat elektromekaniskt relä) 110 V DC
- Frånslagseffekt (resistiv last) maximalt bryggad: 144 W (vid 24 V DC värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade gäller det normala värdet.);1500 VA (vid 250 V AC värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade, gäller det normala värdet.)
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- GB-standard GB GB-standard
- Förpackningstyp
Piece
- Typ av produkt
Relämodul
- Typ
PLC-RPT-230UC/21HC/EX
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
179.4 V/AC
- Utlösningsspänning (max.)
264.5 V/AC
- Svarstid
7 ms
- Falltid
10 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
2500 VA
- funktioner
jackbar
IP20
- Max. temperatur
60 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(B x H x D) 14 x 80 x 94 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Relämodul 1 switch Piece 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3580095 Phoenix Contact PLC-RPT-230UC/21HC/EX Relämodul 1 switch Piece 10 st
Beskrivning
PLC-GRÄNSSNITT, bestående av en bärskenemonterad grundklämma i 14 mm med push-in-anslutning och jackbart relä med 10A-strömkontakt, 1-växlare, ingångsspänning 230 V AC/220 V DC. Godkänd enligt ATEX/IECEx (zon 2) och ex-Zone klass i, Div. 2.
