Liknande avbildning

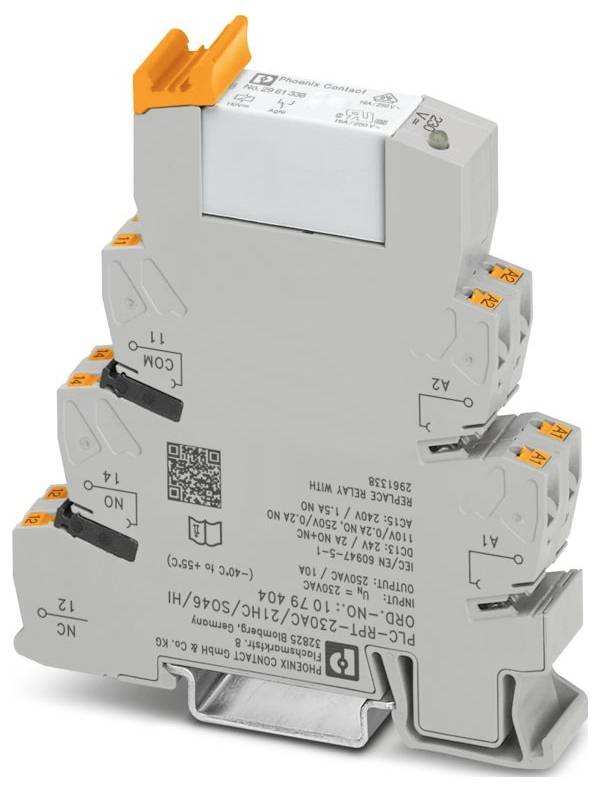

Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relämodul 1 switch 10 st
EAN:
Fabrikatsnr.
Artikelnr.:
Typ av produkt
Relämodul
Kontakttyp
1 switch
Växelspänning (max.)
250 V DC/AC
Typ
PLC-RPT-230AC/21HC/SO46/HI
Anslutning
Push-in-fjäderanslutning
Datablad (PDF)
Antal (Set)
Du sparar
förpackningspris (exkl. moms)
1
-
6 472,00 kr
3
2% = 473,76 kr
6 314,08 kr
5
3% = 1 103,50 kr
6 251,30 kr
10
4% = 2 627,60 kr
6 209,24 kr
Mängdrabatter varierar beroende på säljaren
Du sparar 0,00 kr
Antal (förpackningsstorlek 10 st)
Toal (6 472,00 kr / stycken)
6 472,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- Produktfamilj: PLC-GRÄNSSNITT
- Anslutningstyp: Push-in-anslutning
- Ledararea flexibel: 0,14 mm²... 2,5 m²;0,2 m² 2,5 m² (enledarändhylsa);2 x 0,5 m² ... 1 m² (Twin-ändhylsa)
- Ledararea styv: 0,14 mm²... 2,5 mm²
- Ledararea AWG: 26... 14
- Bredd: 14 mm
- Höjd: 80 mm
- Djup: 94 mm
- Färg: Grå (RAL 7042)
- Miljöförhållanden
- Temperaturintervall (drift): -40 °C ... 50 °C
- Omgivningstemperatur (lagring/transport): -40 °C ... 85 °C
- Höjd: ≤ 2000 m
- Standarder/bestämmelser: IEC 60947-5-1
- Montering: Dragskenamontering
- Överspänningskategori: III
- Föroreningsgrad: 2
- Avisoleringslängd 10 mm
- Montering: valfri position
- Identifiering: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maximal effektförlust vid nominellt förhållande 1,04 W.
- Driftsätt 100 % ED
- CE: CE
- Certifikat: TAE00196
- Ingångsspänningsområde: 190 V AC ... 264 V AC (20 °C)
- Monteringsanvisning: Kan staplas utan avstånd
- Elektromagnetisk kompatibilitet: Överensstämmelse med EMC-direktivet
- Lågspänningsdirektiv: Överensstämmelse med NS-direktivet
- Skyddskrets: Likriktarbrygga
- Godkänd för skeppsbyggnad: Godkänd för skeppsbyggnad
- Mager gas: Mager gasest
- Brytspänning max: 250 V AC/DC (vid spänningar större än 250 V (L1, L2, L3) mellan samma klämmor på intilliggande moduler ska skiljeplattan PLC-ATP placeras. En potentialbrygga sker då med FBST 8-PLC...eller...FBST 500...)
- Användning: Filter mot störningar
- Inkopplingsström maximalt 30 A (300 ms)
- Isolering: Basisolering;säker separering, förstärkt isolering och 6 kV mellan ingångsströmcirkel och utgångskontaktströmtråd
- Datavårdsstånd: Nivå för datavård
- Datum för senaste underhåll: 20.01.2026
- NOMINELL INGÅNGSSPÄNNING UN 230 V AC
- Typisk ingångsström vid UN 14 mA (50 Hz)
- Visning av driftspänning: LED gul
- Kontakttyp: 1 växlare.
- Gränsström kontinuerligt: 10 A;6 A (värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade, gäller det normala värdet.)
- Brännbarhetsklass UL 94 (hölje): V0 (hölje)
- UKCA: UKCA
- Varvsuppgifter: Uppgifter om skeppsbyggnad
- Temperatur D
- HUMIDITY: A
- Vibration: B/C.
- EMC:B
- enclosure: required protection according to the Rules shall be provided upon installation on board
- Märkstötspänning 4 kV
- Isolationsfunktioner: Luft- och krypsträckor mellan strömkretsar: Isoleringsegenskaper: Luft- och krypsträckor mellan strömkretsar
- Luft- och krypsträckor mellan strömkretsar: Luft- och krypsträckor mellan strömkretsar
- Kapslingsklass (reläsockel): IP20 (reläsockel)
- Skyddsklass (relä) RT II (relä)
- Skyddsklass (monteringsplats): ≥ IP54 (monteringsplats)
- Strömbrytare
- Livslängd mekanisk: 3x 107 omslagscykler
- Provningsspänning (lindning/kontakt) 4 kV AC (50 Hz, 1 min., lindning/kontakt)
- Organismer har påvisats hos patienten genom odling från purulent purulent material
- Drivning: Monostabilt
- Drivning (polarisering): Polerad
- Tillslagstid standard: 10 ms
- Frånslagstid typisk: 8 ms
- Typ av kopplingskontakt: Enkelkontakt
- Kontaktmaterial: Agni
- Brytspänning minimum: 12 V (10 mA)
- Brytström minimum: 10 mA (12 V)
- Frånkopplingseffekt (resistiv last) max: 240 W (vid 24 V DC);58 W (vid 48 V DC);48 W (vid 60 V DC);50 W (vid 110 V DC);80 W (vid 220 V DC);2500 VA (vid 250 V AC)
- Brytförmåga: 2 A (vid 24 V, DC13);0,2 A (vid 110 V, DC13);0,2 A (vid 250 V, DC13);6 A (vid 24 V, AC15);6 A (vid 120 V, AC15);6 A (vid 250 V, AC15)
- Nominell spänning (påkopplat elektromekaniskt relä) 110 V DC
- Frånslagseffekt (resistiv last) maximalt bryggad: 144 W (vid 24 V DC värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade gäller det normala värdet.);1500 VA (vid 250 V AC värde gäller för anslutningarna 12. Om anslutningarna 12 är bryggade, gäller det normala värdet.)
- Ingångsförlustfri effekt vid UN: 3 VA
- Strömtröskel 190 V AC
- Frånkopplingströskel 170 V AC
- Ingångskoppling RC-länk med gränsvärdesbrytare
- Typ av produkt
Relämodul
- Typ
PLC-RPT-230AC/21HC/SO46/HI
- Anslutning
Push-in-fjäderanslutning
- Driftspänning (min.)
190 V/AC
- Utlösningsspänning (max.)
264 V/AC
- Svarstid
10 ms
- Falltid
8 ms
- Kontakttyp
1 switch
- Kontaktmaterial
AgNi
- Växelspänning (max.)
250 V DC/AC
- Max. bryteffekt
2500 VA
- funktioner
med LED
IP20
- Max. temperatur
50 °C
- Min. temperatur
-40 °C
- Djup
94 mm
- Bredd
14 mm
- Höjd
80 mm
- Mått.
(B x H x D) 14 x 80 x 94 mm
- Innehåll
10 st
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relämodul 1 switch 10 st
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3563368 Phoenix Contact PLC-RPT-230AC/21HC/SO46/HI Relämodul 1 switch 10 st
Beskrivning
PLC-GRÄNSSNITT, bestående av grundklämma PLC-BSC.../21HC/SO46/HI med push-in-anslutning, och insticks-miniatyrrelä för hög kontinuerlig ström, 1 växlare, nominell ingångsspänning 230 V AC, med definierade på- och frånkopplingströsklar
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
