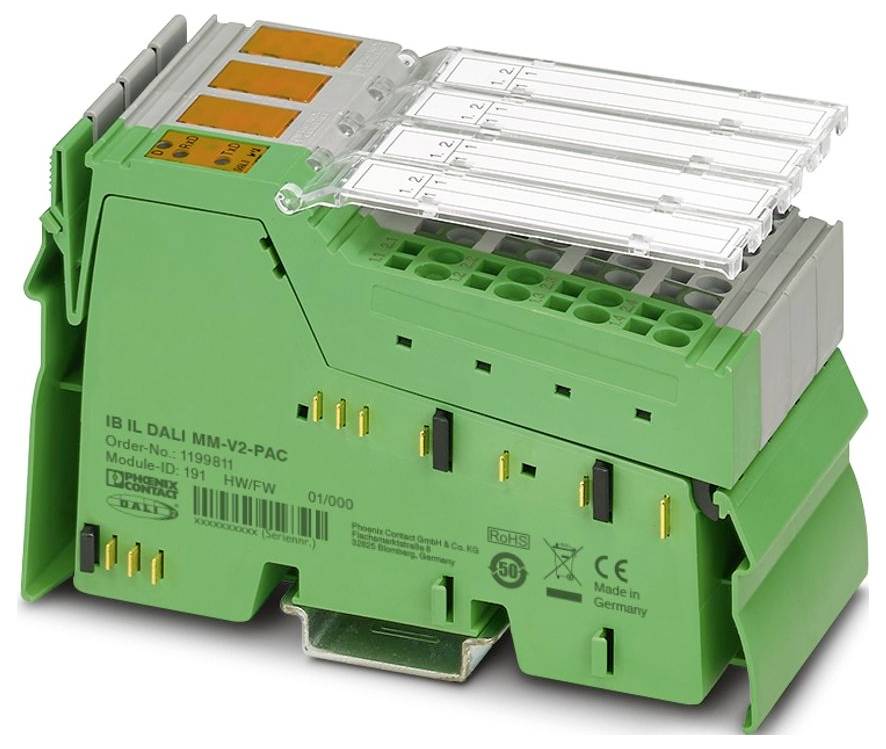

Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikationsmodul 24 V/DC, 15 V/DC, 7.5 V/DC
EAN:
Fabrikatsnr.
Artikelnr.:
Datablad (PDF)
Antal
Toal (5 592,00 kr / stycken)
5 592,00 kr
exkl. moms
Fri frakt
30 dagars öppet köp
Tekniska specifikationer
- inline-familj
- konstruktion: Modulär
- Anslutningstyp: Dragfjäderanslutning
- Ledararea flexibel: 0,08 mm²... 1,5 mm²
- Ledararea styv: 0,2 mm²... 1,5 mm²
- Ledararea AWG: 24... 16
- Bredd: 48,8 mm
- Höjd: 119,8 mm
- Djup: 71,5 mm
- Miljöförhållanden
- Kapslingsklass: IP20
- Temperaturintervall (drift): -25 °C ... 55 °C
- Omgivningstemperatur (lagring/transport): -25 °C ... 85 °C
- Montering: Dragskenamontering
- Tillåten luftfuktighet (drift): 10 %... 95 % (enligt din en 61131-2)
- Uppförd på förteckningen: inline-anslutningskontakt
- Avisoleringslängd: 8 mm
- Överföringshastighet 500 kb/s.
- SKYDDSKLASS III (IEC 61140, EN 61140, VDE 0140-1)
- Lufttryck (drift): 80 kPa … 106 kPa (upp till 2000 m üNN)
- Leveransomfattning: Inklusive inline-kontakter och textrutor
- Försörjningsspänning 19,2 VDC ... 30 V DC (inklusive alla toleranser, inklusive pulsationskraft)
- Anslutningsteknik: Anslutningsteknik
- Tillåten luftfuktighet (förvaring/transport): 10 %... 95 % (enligt din en 61131-2)
- Obs! För användning: Endast för industriell användning
- Strömförbrukning: max. 230 mA
- Ledaranslutning: Ledaranslutning
- Adress: Dali
- Lufttryck (lagring/transport): 70 kPa ... 106 kPa (upp till 3000 m üNN)
- Särskilda egenskaper: Multi-Master-Master-kompatibel;inbyggd DALI-nätenhet
- Överföringshastighet 1200 bit/s.
- Effektförbrukning: 3,5 W (förlusteffektens höjd beror i hög grad på bussaktiviteten som endast påverkas av klämman. Den maximala förlusteffekten uppnås när andra deltagare använder DALI-bussen med minimala pauser och inte skickar klämman själv och samtidigt fullt utnyttjar DALI-strömmen på 220 mA.)
- Obs! För måttangivelser: Höljets dimensioner
- Matningsspänning 24 V DC (via potentialrangerare)
- Utgångsström vid kortslutning: Max. 250 mA
- inline lokalbus: inline lokalbus
- Modul: Modul
- ID-kod (dez): 191
- ID-kod (hex): BF
- Längd (hex): 06
- Längd (dec): 06
- Processdatakanal: 96 bitar
- Adressutrymme 12 byte
- Utadressutrymme 12 byte
- Registerlängd 96 bitars
- Potential: Matning med logik (UL): Potential: Matning med logik (UL)
- Potentialdelning/isolering av spänningsområden: Isolering/isolering av spänningsområden
- inline-anslutningskontakt: inline-anslutningskontakt
- Diagnoser: Ja inget periferifel | DALI-specifika fel på applikationsnivå
- Installationsplats: Kopplingsskåp
- Tillåten strömbelastning: Max. 220 mA (busslast)
- Potential: Strömförsörjning till huvudkretsen (UM): Potential: Försörjning till huvudkretsen (UM)
- Potential: Potential
- Fältbuss: DALI: Fältbuss: DALI
- Skyddskod: Buss skyddad upp till max. 250 V AC
- Provningsspänning: 7,5 V-matning (busslogik) / 24 V-matning (kringutrustning) och funktionsjord (FE): 500 V AC, 50 Hz, 1 min.
- Provspänning: 7,5 V-matning (busslogik) / DALI-buss: 1,5 kV AC, 50 Hz, 1 min.
- Provningsspänning: 24 V-försörjning (kringutrustning) / DALI-buss: 1,5 kV AC, 50 Hz, 1 min.
- Typ av produkt
Kommunikationsmodul
- Typ
IB IL DALI MM-V2-PAC
- Driftspänning
24 V/DC
15 V/DC
7.5 V/DC
- Höjd
119.8 mm
- Längd
71.5 mm
- Bredd
48.8 mm
IP20
- Mått.
(L x B x H) 71.5 x 48.8 x 119.8 mm
- Anslutningsteknik
Spänningsfjäder- anslutning
- Anslutningstyp
Spänningsfjäder- anslutning
- Max. strömförbrukning
230 mA
- Tillverkarnr.
1199811
- Utförande
modulär
- Montering (specifikationer)
Skenmontering
- Max. omgivningstemperatur
55 °C
- Min. omgivningstemperatur
-25 °C
- Logisk spänning UL
7.5 V/DC
- Djup
71.44238 mm
- UKCA
Ja
Dokument & nedladdningar
Datablad
Datablad 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikationsmodul 24 V/DC, 15 V/DC, 7.5 V/DC
Bruks- och säkerhetsanvisning
Bruks- och säkerhetsanvisning 3566133 Phoenix Contact IB IL DALI MM-V2-PAC 1199811 Kommunikationsmodul 24 V/DC, 15 V/DC, 7.5 V/DC
Beskrivning
inline, DALI-Master, Master Master-kompatibel, inbyggd DALI-nätenhet, överföringshastighet i lokalbus: 500 kbit/s, skyddsklass: IP20, inline-kontakter och textfält
