Name: Phoenix Contact EMG 17-REL/SG-B 24/21/M Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch Piece 1 st
Brand: Phoenix Contact
SKU: 2225814
Availability: InStock

Grönt relämodul med klar täckning och sidmonterade anslutningsklämmor, märkt med 'Nr. 2952910' och CE-märkning.

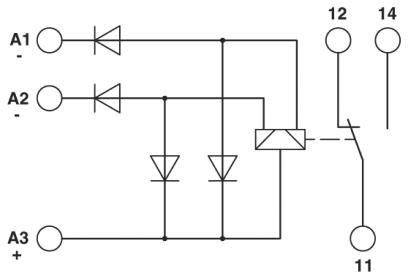

Detta är ett elektriskt kopplingsschema med två dioder, ett relä och flera anslutningspunkter som förbinder olika kretsar.

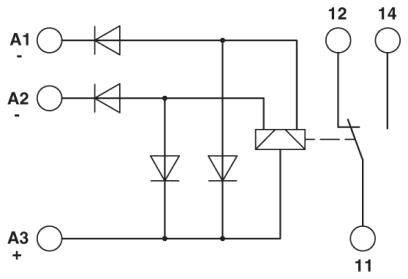

Kopplingsschema med dioder, en switch och anslutningar. Dioderna leder från A1 och A2 till en central punkt, förbunden med A3(+), samt en ytterligare väg till höger sida, ansluten till punkterna 12 och 14.

1/3

Liknande avbildning

Förpackningstyp

Piece

Typ av produkt

Relämodul

Kontakttyp

1 switch

Nominell spänning

24 V/DC

Växelspänning (max.)

250 V DC/AC

Datablad (PDF)

Snabb leverans ons 14 okt.

6 Styck

Antal (Styck)

Du sparar

förpackningspris (exkl. moms)

Mängdrabatter varierar beroende på säljaren

Du sparar 0,00 kr

Antal

Styck

Toal (872,00 kr / stycken)

872,00 kr

exkl. moms

Fri frakt

Endast 6 Styck kvar på lager

30 dagars öppet köp

Rapportera juridiska problem

Tekniska specifikationer

Effektförlust vid nominellt förhållande 0,19 W.
Brytspänning max. 250 V AC/DC
Brytspänning minimum: 5 V (vid 100 mA)
Brytström minimum: 1 mA (vid 24 V)
Inkopplingsström maximalt 8 A.
Frånslagseffekt (resistiv last) max:
144 W (VID 24 V DC)
43 W (VID 48 V DC)
42 W (VID 60 V DC)
55 W (VID 110 V DC)
100 W (VID 220 V DC)
1500 VA (VID 250 V AC)
Brytförmåga:
Montering: valfri position
Monteringsanvisning: Kan staplas utan avstånd
Avisoleringslängd 8 mm
Ledararea styv: 0,2 mm²... 4 mm²
Ledararea flexibel: 0,2 m²... 2,5 mm²
Ledararea AWG: 24... 12
Isolationsmärkspänning 250 V AC
Märkstötspänning 4 kV
Isolering: Säker separering, förstärkt isolering
Överspänningskategori: III

Förpackningstyp: Piece

Typ av produkt: Relämodul

Typ: EMG 17-REL/SG-B 24/21/M

Anslutning: Skruv

Svarstid: 5 ms

Falltid: 5 ms

Kontakttyp: 1 switch

Kontaktmaterial: AgSnO

Nominell spänning: 24 V/DC

Växelspänning (max.): 250 V DC/AC

Växelström (max): 6 A

Max. bryteffekt: 1500 VA

Mekanisk livslängd: 10⁷ brytcykler

Spoleffekt: 0.19 W

funktioner: med diod

Max. temperatur: +50 °C

Min. temperatur: -40 °C

Längd: 62.5 mm

Bredd: 17.5 mm

Höjd: 75 mm

Mått.: (L x B x H) 62.5 x 17.5 x 75 mm

Innehåll: 1 st

UKCA: Ja

Varianter(Alla priser är exkl. moms, exkl. frakt.)

Växelspänning (max.)

Växelström (max)

Nominell spänning

Förpackningstyp

Kontakttyp

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch Piece 1 st

Artikelnr.:2225814

Snabb leverans ons 14 okt.

6 StyckConrad Electronic

Denna artikel

250 V DC/AC

6 A

24 V/DC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Phoenix Contact DEK-REL- 5/I/1 Relämodul Nominell spänning: 5 V DC/AC Växelström (max): 3 A 1 NO Piece 1 st

Artikelnr.:2225813

Snabb leverans ons 14 okt.

8 StyckConrad Electronic

250 V/AC

3 A

5 V DC/AC

Piece

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

440,00 kr^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relämodul Nominell spänning: 12 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209100

Leverans tis 20 okt.

20 StyckConrad Electronic

250 V DC/AC

6 A

12 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

287,20 kr^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2225771

Leverans tis 20 okt.

61 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

199,20 kr^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 NO Piece 1 st

Artikelnr.:2209098

Leverans tis 20 okt.

73 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

1 NO

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

311,20 kr^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch 1 st

Artikelnr.:2225768

Snabb leverans ons 14 okt.

29 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

199,20 kr^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relämodul Nominell spänning: 24 V/DC Växelström (max): 50 mA 1 switch 1 st

Artikelnr.:2225770

Leverans tis 20 okt.

27 StyckConrad Electronic

30 V/AC

50 mA

24 V/DC

1 switch

Styck

Minsta beställningsvolym:: 10

Intervaller: 10

215,20 kr^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 2 switch Piece 1 st

Artikelnr.:2225417

Snabb leverans ons 14 okt.

20 StyckConrad Electronic

250 V DC/AC

6 A

24 V/DC

Piece

2 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

600,00 kr^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relämodul Nominell spänning: 24 V DC/AC Växelström (max): 6 A 1 switch Piece 1 st

Artikelnr.:2225769

Snabb leverans ons 14 okt.

2 StyckConrad Electronic

250 V DC/AC

6 A

24 V DC/AC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

311,20 kr^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relämodul Nominell spänning: 24 V/DC Växelström (max): 10 A 1 switch Piece 1 st

Artikelnr.:2209947

Leverans tis 20 okt.

37 StyckConrad Electronic

250 V DC/AC

10 A

24 V/DC

Piece

1 switch

Styck

Minsta beställningsvolym:: 1

Intervaller: 1

872,00 kr^*

Dokument & nedladdningar

Datablad

Datablad 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch Piece 1 st

Bruks- och säkerhetsanvisning

Bruks- och säkerhetsanvisning 2225814 Phoenix Contact EMG 17-REL/SG-B 24/21/M Relämodul Nominell spänning: 24 V/DC Växelström (max): 6 A 1 switch Piece 1 st

Beskrivning

Relämodul, med fast inlönad remanens-kretskortsrelä, med minusbrytare diodkoppling, kontakter (AgSnO): Små till stora effekter, 1 växlare, ingångsspänning 24 V DC

OBS! Vi beklagar att vi inte har hunnit översätta denna produkttext. Texten nedan är maskinöversatt från tyska.
